Выбор идеального циркуляционного насоса: все, что нужно знать

Выбор идеального циркуляционного насоса: все, что нужно знать

При выборе циркуляционных насосов ориентируются на параметры, применяемые для всех устройств, которые перекачивают жидкости, — требуемые напор и подачу (расход). Подача — это количество жидкости, перекачиваемое за единицу времени. Напором называют приращение давления жидкости, создаваемое за счёт работы насоса. Подачу и напор вычисляют в ходе гидравлического расчёта системы отопления.

Бытовые циркуляционные насосы не отличаются высокой производительностью — расход составляет в среднем 2–4 м3/ч, напор — от 4 до 8 м. Что касается геометрических размеров, то они унифицированы. Насосы различаются по диаметру присоединяемых труб (бытовые от 0,5 до 1,5 дюймов) и монтажной длине (расстоянию между торцами патрубков для подсоединяемых труб).

Стандартная монтажная длина у большинства моделей равна 180 мм, но выпускаются и «укороченные» варианты, например 130 или 160 мм. Эта характеристика обычно (но не всегда) указывается в артикуле модели. Впрочем, с переходом на металлопластиковые и полимерные трубы она в значительной мере утрачивает актуальность. Все циркуляционные насосы делятся на два типа: с Šмокрым‹ и Šсухим‹ ротором. В быту в основном используется оборудование первого типа. В таких приборах электродвигатель смазывается и охлаждается с помощью перемещаемой жидкости.

Эта конструкция отличается компактностью и простотой, но её КПД (примерно 50 %) ниже, чем у насосов консольного типа с Šсухим‹ ротором (80 %). Практически все модели циркуляционных насосов способны перекачивать очень горячую (до 110 °С) жидкость. А вот с холодной водой могут быть проблемы. Ведь большинство моделей рассчитано на температуру жидкости не ниже 10 °С. Поэтому, если зимой вы планируете отключать отопление и затем запускать его, выбирайте модели, способные перекачивать «незамерзайку» с температурой от –25 °С (например, Grundfos UPS 32-60 180) или хотя бы от –10 °С (скажем, Wilo Star-RS 30/6 либо аналогичную).

Как сэкономить 20 % топлива? Балансировка радиаторов двухтрубной системы отопления означает оптимальное распределение в них потоков теплоносителя. Если её не производить, то насос будет работать с повышенным износом и расходом энергии, в прилегающих к котельной помещениях будет жарко, а в остальных комнатах — холодно. Грамотно налаженная система позволяет экономить до 20% стоимости топлива и электроэнергии. Обычная настройка оборудования при балансировании систем отопления вызывала сложности даже у профессионалов, но теперь эта работа под силу каждому специалисту по монтажу оборудования и домовладельцу. Достаточно установить новый насос Alpha3 с модулем связи Alpha Reader, скачать на смартфон или планшет приложение Grundfos GO Balance и следовать простой пошаговой инструкции. Таким образом, балансировка системы отопления в доме площадью около 200 м² занимает всего около часа.

Связанные вопросы и ответы:

Что такое циркуляционный насос и для чего он используется

Циркуляционный насос  — одна из главных составляющих системы отопления и горячего водоснабжения . Предназначен для обеспечения принудительного движения жидкости по замкнутому контуру (циркуляции), а также рециркуляции. При расчете производительности насоса , работающего в циркуляционной системе, следует учитывать только потери на трение в трубопроводе. Высота системы (здания) не имеет значения, так как жидкость, например, вода, которая подается насосом в подающий трубопровод , толкает воду также в обратном направлении. Поэтому можно использовать относительно небольшую мощность насоса для обеспечения циркуляции рабочей жидкости.

Существует множество различныхциркуляционных насосов. Вот некоторые из них:

«С мокрым ротором» и «с сухим ротором»

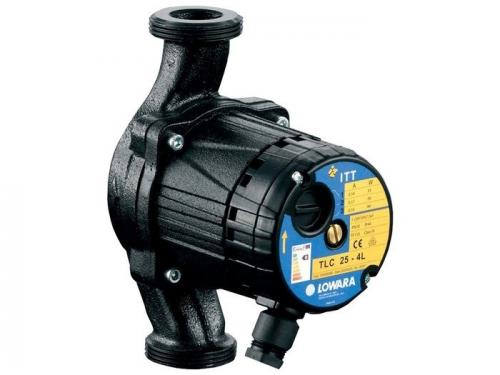

«Мокрые» циркуляционные насосы имеют ротор с рабочим колесом, находящийся в жидкости, которую они перекачивают. От статора ротор отделен стаканом, который, как правило, изготавливается из. Вал ротора может изготавливаться как из металла, так и из. Перекачиваемая жидкость выполняет две функции: смазывает детали и охлаждает двигатель.полезного действия насоса «с мокрым ротором» составляет порядка 50 %. Новое поколение насосов с мокрым ротором конструируется в соответствии с модульным принципом. Блоки группируются в зависимости от габаритов насоса и требуемой подачи. Таким образом, облегчается и проведение ремонта путём замены определённых деталей. Рабочее колесо таких насосов соединяет в себе преимущества аксиального и радиального колёс. Вал сиобразуют в «картуше» единый блок. Важным качеством этой конструкции является её способность к самоудалению воздуха при пуске.

Для перекачивания больших объёмов в больших установках применяются насосы с сухими роторами. Своё название эти насосы получили из-за того, что моторы этих насосов не соприкасаются с перекачиваемой водой. Характерным отличием является наличие уплотнения между насосной частью и. В качестве уплотнения используется «скользящее торцевое уплотнение». Между поверхностями скольжения образуется тонкая плёнка воды, так как вода в отопительном контуре находится под повышеннымпо сравнению с окружающей атмосферой. Данная плёнка воды герметизирует насос, когда поверхности вращаются друг относительно друга. Кольца изготавливаются обычно из агломерированного. Для работы в сложных условиях они могут быть изготовлены из керамики или нержавеющей стали. Конструктивно различаются два типа насосов с сухим ротором. Это —с при- фланцованным мотором и большие центробежные насосы с мотором и муфтовым соединением. Если всасывающий и напорный патрубки расположены на одной оси и имеют одинаковые условные проходы, то такие насосы называются насосами прямопоточного исполнения. Такие насосы могут устанавливаться непосредственно в трубопровод. Либо трубопровод необходимо закрепить с помощью консоли, либо насос устанавливается на фундамент или на собственную консоль. При прямопоточной конструкции положение мотора и вала не оказывают влияния на работу насоса. Большие центробежные насосы с мотором и муфтовым соединением могут устанавливаться на общей опорной раме. В данном случае речь идёт о консольных насосах на фундаментной раме, соответствующих стандарту DIN 24255. В зависимости от перекачиваемой среды возможно исполнение насоса со скользящим торцевым уплотнением или с. Вертикально расположенный напорныйопределяет условный проход насоса. А всасывающий патрубок, расположенный горизонтально, имеет, как правило, больший.

в системах отопления применялась природная циркуляция нагретой воды. Нагревшись в котле, вода поднимается вверх по трубам, а её место занимает более холодная и плотная вода из. Горячая вода попадает в радиатор и там остывает, постепенно опускаясь в его нижнюю часть, после чего попадает на повторный цикл в котёл.

Какие факторы следует учитывать при выборе циркуляционного насоса

Сердцем отопительной системы по праву можно считать циркуляционный насос, именно он приводит в движение теплоноситель по «венам» системы. Циркуляционный насос питает котел, который в свою очередь нагревает теплоноситель до нужной температуры. Но как правильно подобрать циркуляционный насос для системы отопления частного дома, коттеджа или нежилого помещения? Как правильно рассчитать требуемую мощность насоса? В этой статье мы постараемся рассказать о видах циркуляционных насосов, какие факторы при их выборе нужно учитывать и как произвести расчет необходимой мощность насоса. С основными критериями по выбору насоса вы можете ознакомиться в нашей предыдущей статье «Подбор насоса от профессионалов» .

ТИПЫ ЦИРКУЛЯЦИОННЫХ НАСОСОВ

Существует два основных конструкционных типа циркуляционных насосов, которые применяются в системах отопления:

1. С «сухим» ротором

В циркуляционных насосах с такой конструкцией рабочая камера отделена от электродвигателя герметичной перегородкой, поэтому в среде теплоносителя оказывается только рабочее колесо, а ротор не контактирует с теплоносителем. Зачастую эти насосы имеют более высокую мощность, чем насосы с «мокрым» ротором. Однако при этом они производят достаточно много шума, поэтому их лучше установить в отдельном помещении. Такие насосы редко используются в системах отопления частных домов и коттеджей, их используют для отопления многоквартирных домов, промышленных объектов, нежилых помещений.
Коэффициент полезного действия (КПД) этих насосов доходит до 80%.

2. С «мокрым» ротором.

Циркуляционные насосы с «мокрым» ротором работают в среде теплоносителя, как рабочее колесо, так и ротор, что увеличивает их срок службы, а также производят намного меньше шума. Это делает возможным установку насосов такого типа непосредственно в отапливаемом помещении.
Насосы с «мокрым» ротором не используются в больших отапливаемых помещениях, так как имеют невысокий КПД по сравнения с циркуляционными насосами с «сухим» ротором.

ПРОИЗВОДИТЕЛИ ЦИРКУЛЯЦИОННЫХ НАСОСОВ

В настоящее время на Российском рынке представлено огромное множество производителей циркуляционных насосов из разных стран мира – Германия, Дания, Китай, Россия и т.д. На что обратить внимание при выборе производителя насоса?

В первую очередь качество сборки и исполнения деталей и узлов оборудования. Ремонт насоса или даже узлов систем отопления (вышедших из строя по вине поломки насоса) обойдется намного дороже качественного насоса, уставленного на начальном этапе. Что бы выбрать качественный циркуляционный насос лучше покупать товар проверенных временем брендов, и покупать только у добросовестных поставщиков (остерегайтесь подделок!). Профессиональные сервисные инженеры компании PROM GURU (ПРОМ ГУРУ) рекомендуют устанавливать насосы от производителей – GRUNDFOS , WILO , LOWARA , DAB , CALPEDA . При правильном выборе насоса, его характеристик и типа, он прослужит долго, без перебоев в системы отопления Вашего дома.
Помимо расчетных показателей необходимо учитывать вводные данные самой системы, многие некачественные или дешевые циркуляционные насосы имеют низкий температурный режим. Даже если производителем такого оборудования заявлен температурный режим «до +90°С», зачастую нельзя использовать выше +70°С. Большинство моделей от рекомендуемых нами производителей могут работать с теплоносителем до +110°С. Насос с такими показателями рекомендовано использовать для систем, где теплоносителем является гликоль.
Также обратите внимание на максимальное рабочее давление в характеристиках насоса. Стандартные показатели для циркуляционных насосов с «мокрым» ротором для систем отопления частных домов и коттеджей – 6 или 10 бар в зависимости от производителя и модели. Этого вполне достаточно для жилого двух- или трехэтажного дома, где давление в системе редко превышает 1,5-2,5 бар.
Всегда проверяйте совместимость выбранного насоса c диаметром труб. Подавляющее большинство производителей маркируют свои насосы следующим образом – COMPANYNAME XY 25-10, COMPANYNAME XY 32-10, где первое число означает внутренний диаметр присоединения в мм. Причем установка насоса с большим диаметром присоединения (по сравнения с диаметром трубопровода) допустимо, а с меньшим крайне не рекомендуется.
Не стоит забывать и о длине насоса. Большинство моделей, представленных в классе циркуляционных насосов для бытового применения в системе отопления имеют длину – 180 мм, но есть также модели длиной 130 мм. Вторые используются достаточно редко и в местах и магистралях сильно ограниченных в пространстве, в то время как все стандартные байпасы, которые можно найти в магазине, рассчитаны на стандартную длину в 180 мм.

Источник: https://milyj-dom.ru-land.com/novosti/vybor-idealnogo-cirkulyacionnogo-nasosa-proverennye-sovety-i-rekomendacii

Как определить необходимый объем циркуляции для своей системы

Разновидность насосного оборудования работает по принципу центробежного устройства. Насосы включают следующие части и элементы:

• корпус самого насоса для системы отопления;
• ротор, который отвечает за вращения блока турбины;
• крыльчатка с подвижными лопастями. Это рабочее колесо, обеспечивающее движение воды с определенным напором;
• уплотнительные и защитные элементы – теплоизоляция, защиты от воды;
• электрическая схема, с помощью которой можно регулировать режимы. Через нее циркуляционный насос работает по заданным параметрам.

Вы можете купить разные по форме, размерам циркуляционные насосы. Производители определяют разные положения отводных, входных патрубков. За счет этого обеспечивается высокое качество монтажа и эксплуатации. В зависимости от способа подключения определяют ключевые элементы, которые должны быть в конструкции насоса.

Все циркуляционные насосы относительно небольшие. Они могут устанавливаться в дополнении с системами безопасности. Работа циркуляционных насосов объясняет их незначительные параметры. Насос с определенной силой обеспечивает движение воды по трубам отопления. Вода по горизонтальному контуру может двигаться даже на небольших мощностях.

По сути, циркуляционные насосы должны воздействовать на гидравлическую силу в трубопроводе. В силу сопротивления ей вода начинает двигаться в системе бесперебойно и более быстро. Для понимания принципа работы циркуляционного насоса рассмотрите следующий алгоритм:

• изначально вода в трубе поступает во входной патрубок насоса;
• во включенном состоянии циркуляционный насос перекачивает воду на колесо турбины;

При установке циркуляционного насоса необходимо учитывать общую длину труб в системе. Каждое оборудование подходит только под определенную длину. Узнать показатель можно в паспорте теплоносителя. Если система отопления разветвлённая, рекомендовано использовать сразу несколько насосов. Они помогут более эффективно распределить потоки воды в разных направлениях. Такое решение может быть актуальным для частных домов с большой квадратурой или многоэтажных постройках.

Как определить необходимый объем циркуляции для своей системы

Разновидность насосного оборудования работает по принципу центробежного устройства. Насосы включают следующие части и элементы:

• Вводные патрубки
• Отводные патрубки
• Мотор
• Трансмиссия

Вы можете купить разные по форме, размерам циркуляционные насосы. Производители определяют разные положения отводных, входных патрубков. За счет этого обеспечивается высокое качество монтажа и эксплуатации.

Все циркуляционные насосы относительно небольшие. Они могут устанавливаться в дополнении с системами безопасности. Работа циркуляционных насосов объясняет их незначительные параметры. Насос с определенной силой обеспечивает движение воды по трубам отопления. Вода по горизонтальному контуру может двигаться даже на небольших мощностях.

По сути, циркуляционные насосы должны воздействовать на гидравлическую силу в трубопроводе. В силу сопротивления ей вода начинает двигаться в системе бесперебойно и более быстро.

Алгоритм работы циркуляционного насоса

1. Установка циркуляционного насоса
2. Определение общей длины труб в системе
3. Выбор подходящего насоса в зависимости от длины труб
4. Установка насоса в системе
5. Проверка работы насоса

Если система отопления разветвлённая, рекомендовано использовать сразу несколько насосов. Они помогут более эффективно распределить потоки воды в разных направлениях. Такое решение может быть актуальным для частных домов с большой квадратурой или многоэтажных постройках.

Какие типы циркуляционных насосов существуют и какой выбрать для своего случая

Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.

Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели помп способны создавать большое давление в отопительных контурах (+)

Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитных кольца), который изолирует базовые функциональные элементы от попадания жидкости.

Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.

Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.

Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы «сухого» типа бывают 3-х видов:

• моноблочные;
• консольные;
• «In-line».

Моноблочные помпы принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.

Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.

Если консольные агрегаты устанавливают на производственных предприятиях, а также в городских системах водоснабжения, то насосы типа In-line – прямо на магистрали трубопровода

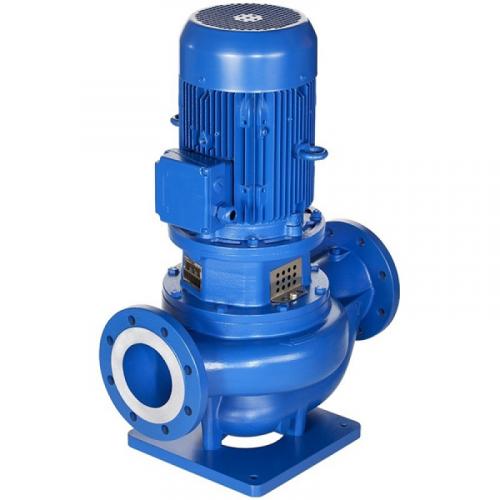

Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.

Преимущества использования циркуляционных помп с сухим ротором:

• высокая производительность;
• энергоэффективность;
• невысокие требования к качеству энергоносителя — перекачиваемая жидкость может содержать нейтральные примеси;
• простой ремонт и замена запчастей.

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.

Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.

Надежную и безотказную работу системы теплоснабжения обеспечат сдвоенные циркуляционные помпы, у которых два рабочих колеса подключены параллельно

При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.

Какие материалы используются для изготовления циркуляционных насосов и какой выбрать

Несмотря на значительный выбор моделей и большой ассортимент циркуляционных насосов, подобрать надежную продукцию сложно. Это связано с тем, что недобросовестные производители используют для изготовления материалы низкого качества, что становится причиной поломок и преждевременного ремонта.

Также в магазинах можно встретить дешевые изделия китайского производства. Они ненадежные, так как в составе присутствуют мягкий металл и хрупкий пластик. Чтобы не ошибиться с покупкой, требуется тщательно проверять документацию и графу о стране-производителе. При наличии правильных документов для покупки лучше выбрать изделия следующих производителей:

1. Grundfos и Wilo. Это производители оборудования, относящиеся к премиальному сегменту. Они находятся в Дании и Германии, что говорит о максимально высоком качестве продукции. На заводах изделия проходит проверку и контроль на всех этапах производства. Цены на эти позиции начинаются от 60-70 евро в зависимости от места продажи.
2. DAB, Aquario, Sprut. Эти варианты насосов относятся к категории средних по цене и качеству. Первые два варианта производятся на итальянском заводе, а последний тип выпускается китайским производителем. Несмотря на это, данная продукция считается их собственным товаром, поэтому отличается хорошим качеством. Цена – от 40 до 100 евро.
3. Oasis, Neoclima, Вихрь, Калибр и другие. Это продукция дешевого сегмента с неплохим качеством. Изделия долго служат, но не поддаются ремонту при получении повреждений. Эти товары производятся на китайских заводах, но среди них встречаются и отечественные изделия.

Преимуществами дорогих насосов считаются длительный срок службы и нанесение номера изделия только на наклейку с указанием его в документации. Если устройства производятся в одной партии, то их номера могут совпадать. Дополнительная информация – подделка существенно легче оригинала.

Как определить необходимый расход циркуляционного насоса

Устройство циркуляционного насоса

Зачем делать расчеты

Что необходимо знать для расчетов

Расчет производительности насоса

Рассчитаем мощности

Выбор насоса

Количество скоростей у циркуляционных насосов

Устройство циркуляционного насоса

«Циркуляционный насос STOUT с тремя скоростями»

для отопления представляют собой одноступенчатые устройства с рабочим колесом на валу с односторонним входом.

Привод – электрический. Большинство конструкций представлены с «мокрым ротором», который отделен и изолирован от статора гильзой, обеспечивающей герметизацию.

В компании STOUT применяют 3-х скоростные насосы, которые обеспечивают движение теплоносителя, гликолей и других жидкостей по замкнутому контуру.

Подшипники у моделей с «мокрым ротором» не нужно смазывать специально, они смазываются перекачиваемой жидкостью.

Насос обладает небольшими габаритами и массой. Корпус изготовлен из чугуна с катафорезным покрытием. Модель работает, фактически не создавая шума, а на питание уходит незначительное потребление электроэнергии.

Конструкции циркуляционных насосов удобны в эксплуатации, благодаря тому что в зависимости от потребности в его работе, можно с помощью простого переключателя установить требуемую частоту вращения вала электродвигателя.

В результате вращения крыльчатки и ее воздействия на жидкость, теплоноситель проходит через насос с давлением и скоростью с большими значениями, чем на входе.

Скорость движения жидкости на входе преобразуется в давление, которое повышается на выходе.

Для нормальной работы требуется обеспечить непрерывный приток теплоносителя перекачиваемой воды.

Подшипники насоса изготовлены в виде керамографитовой пары, охлаждаемой перекачиваемой водой.

В случае если насос длительное время работает без воды, происходит перегрев подшипников с последующим разрушением.

Насосное оборудование устанавливают на трубопроводах отопления и соединяют посредством.

Зачем делать расчеты

обеспечивают непрерывное движение теплоносителя через котел для предотвращения закипания жидкости. Устанавливаются в контурах отопления, в системах с радиаторами и служат для циркуляции жидкости в трубах «теплого пола»

Их монтаж производится исключительно внутри помещений.

Условия эксплуатации циркуляционного оборудования должны соответствовать требованиям безопасности и рекомендациям производителя.

Чтобы правильно выбрать насос в систему отопления и обеспечить нормальный температурный режим и безаварийную работу котлового оборудования, производят расчет изделия.

«Рабочие характеристики циркуляционных насосов STOUT»

Что необходимо знать для расчетов

Расчет производят на основе знания мощности котла (Qn), который выступает источником тепла (кВт).

Второе, что надо знать – это производительность насоса (Qpu), который должен прокачать через котел теплоноситель, чтобы предотвратить закипание котла и нагреть контур отопления. Измеряется – м³/час.

Третье – это мощность насоса или напор (Hpu) теплоносителя, скорость которого должна пройти через гидравлическое сопротивление отопительного контура.

Рассчитаем мощность котлового оборудования

Не нужно думать, что чем мощность выше, тем эффективнее работа. Так, для отопления дома площадью 220 м²с двумя этажами и подвалом хватает одного насоса.

Рассчитаем объем:

П = 3,6 х Q/ (С х ∆T)

Формула мощности:

Qn = Sn х Qyd1000, где:

Qn – мощность котла.

Sn – площадь дома.

Qyd – удельная тепловая потребность.

Мощность системы считается приблизительно как 10²м равны 1 кВт энергии. Например, дом общей площадью 240 мбудет требовать Q = 24 кВт. С – это теплоемкость залитого в систему теплоносителя. Теплоемкость воды, которая залита в большинство систем, составляет 4,2 кДж/кг. ∆T – это разница температур между подачей и обраткой. Для классических систем разница составляет не менее 20С. Для систем, где имеется «теплый пол» – разница 5С. Кстати, 3,6 – это стандартный коэффициент теплоемкости жидкого теплоносителя.

Какие особенности должен иметь циркуляционный насос для работы в заданных условиях

Суть работы установленного насоса заключается в том, что он способен влиять на перемещение жидкости в системе отопления дома без колебаний давления. Основной посыл для установки насоса – медленное распределение воды в трубах, из-за чего участки помещений остаются без прогрева. Также циркуляционные насосы используются с целью эффективного и экономичного прогрева помещения.

Если в вашем доме установлена отопительная система с принудительной циркуляцией, циркуляционный насос будет обязательной частью. Ведь именно он влияет на скорость обогрева. В частных домах в гравитационных отопительных системах циркуляционный насос ставится по желанию с целью увеличения тепловой мощности.

На рынке встречаются циркуляционные насосы с настраиваемыми режимами скорости. За счет этого можно регулировать скорость распределения тепла в системе. Если вы купили циркуляционный насос с автоматикой, его настройки подстраиваются под температуру в частном доме. Насос работает на оптимальной для микроклимата мощности.

При ручном регулировании устанавливают производительность оборудования. При необходимости быстрого прогрева помещения, установите работу циркуляционного насоса на максимум. Для поддержания температурного режима ориентируйтесь на электропотребление. Если циркуляционный насос работает на полную мощность, это влечет дополнительное потребление электричества.

Различают циркуляционные системы с мокрым и сухим ротором. Первый вид привлекает практически бесшумным режимом работы и обеспечивает бесперебойную работу более 10-ти лет. Циркуляционный насос сухим ротором имеет меньший показатель КПД.

Если рассматривать циркуляционные насосы с сухим ротором, к их минусам относят шумную работу и необходимость регулярного обслуживания. Показатель КПД достаточно высокий – 80%. Для выбора подходящего нужно по расчету необходимой мощности и производительности.

Какие факторы влияют на эффективность работы циркуляционного насоса

Какой выбрать циркуляционный насос для отопления? Смотрите на конкретные параметры, которые будут указывать на эффективность прибора для конкретной системы. Наши консультанты выделяют 9 основных характеристик, которые стоит рассмотреть перед установкой циркуляционного агрегата.

Мощность и диаметр

Мощность и диаметр агрегата играют ключевую роль в его способности обеспечивать достаточный напор и расход теплоносителя для отопительного контура. Необходимо выбирать прибор с соответствующей мощностью и диаметром входной трубы в зависимости от размера и особенностей трубопровода.

Частотный преобразователь

Частотный преобразователь - это функциональное устройство, которое позволяет регулировать скорость вращения двигателя. Он может быть полезен в случаях, когда требуется изменять производительность в зависимости от изменяющихся условий работы отопительного контура.

На некоторых контурах требуется гибкое управление мощностью и расходом насоса в зависимости от изменяющихся условий, например, при использовании различных температурных режимов или при необходимости снижения энергопотребления. В таких случаях приборы с частотным преобразователем могут быть предпочтительным выбором.

Обводная линия

Обводная линия - это система трубопроводов, которая создает параллельный путь для циркуляционного насоса и обеспечивает дополнительное давление в трубопроводе. Она может быть необходима в некоторых случаях для улучшения эффективности и равномерности распределения тепла в трубопроводе.

Потребность в обводной линии зависит от конкретных особенностей системы отопления, таких как ее размер, конфигурация и требуемые параметры работы. В некоторых случаях обводная линия может быть полезным дополнением к системе, однако не всегда она является необходимым элементом.

Производительность

Производительность - ключевой параметр при выборе подходящей модели для отопительного контура. Она определяет количество теплоносителя, которое насос способен перекачивать за определенное время. Чем выше производительность, тем быстрее циркулирует теплоноситель по трубам, что важно для обеспечения равномерного распределения тепла в помещениях. Учитывайте потребности отопления при поиске агрегата, такие как размер помещений, количество радиаторов и длина трубопроводов. Стоит рассмотреть прибор с немного большей производительностью, чтобы обеспечить запас по мощности и избежать возможных проблем при росте потребления тепла.

Напор

Напор определяет способность агрегата преодолевать гидравлическое сопротивление в трубопроводе отопления и поднимать теплоноситель на необходимую высоту. Этот параметр крайне важен при выборе для многоэтажных зданий или систем, где установлено много радиаторов. Чем выше напор, тем выше может быть поднят теплоноситель, что обеспечивает эффективное функционирование отопительного контура. Смотрите на высоту подъема теплоносителя, сопротивление трубопроводов и радиаторов, а также возможные изменения напора в процессе эксплуатации системы. Это важные характеристики, на которые стоит смотреть при поиске циркуляционного агрегата для отопления.

Тип ротора

Тип ротора влияет на надежность прибора, эффективность и долговечность. Мокрые роторы имеют прямой контакт с теплоносителем, что обеспечивает лучшее охлаждение и смазку, но они изнашиваются и требуют регулярного обслуживания. Сухие роторы, напротив, не имеют прямого контакта с теплоносителем, что делает их более надежными. Они меньше изнашиваются, но они менее эффективны в охлаждении и требуют меньше обслуживания. Оцените условия эксплуатации и требования к надежности перед покупкой циркуляционного прибора, чтобы выбрать наиболее подходящий тип ротора для конкретной структуры отопления.

Параметры теплоносителя

Это температура и состав теплоносителя. Большинство агрегатов спроектированы с учетом работы с теплоносителем, который может нагреваться до 110 градусов Цельсия. Это позволяет насосу безопасно и эффективно функционировать даже в условиях повышенной температуры, обеспечивая надежное циркулирование тепла по всей схеме отопления.

Вид присоединения и диаметр

Эти параметры должны соответствовать диаметру трубопроводов системы отопления. Стандартные диаметры подключения составляют 1” (25 мм) и 1¼” (32 мм), однако могут быть и другие размеры, зависящие от конкретных особенностей системы. Кроме того, монтажная длина насоса, указанная в его маркировке (например, 130 или 180 мм), играет важную роль при установке и подборе оборудования.
