Очень часто при строительстве собственного дома возникает вопрос – как подобрать качественные плиты перекрытия. Важно знать правильные размеры, учитывать маркировку по ГОСТу, а также другую информацию, которая, в свою очередь, поможет правильно рассчитать нагрузку всего строения на фундамент .
Плиты перекрытия являются важнейшим элементом качественного каркаса дома
- междуэтажные;
- чердачные;
- подвальные.
- существенно ускоряют сроки строительства;
- не требуют дополнительного усиления;
- отличаются демократичной стоимостью;
- обладают отличной звукоизоляцией ;
- надёжны и долговечны;
- обладают большим выбором размеров и типов прочности.
- для монтажа необходимо использовать спецтехнику;
- для того, чтобы доставить плиты необходимо также использовать специальный погрузчик;
- большой вес, что, в свою очередь, требует закладки массивного фундамента.
Области применения
Существует несколько видов плит перекрытия, которые могут использоваться при возведении строений. Деление происходит исходя из функций, которые эти плиты будут выполнять.
Итак, существует три основные вида плит:
По сути, все перекрытия обеспечивают необходимый жёсткий каркас дому.

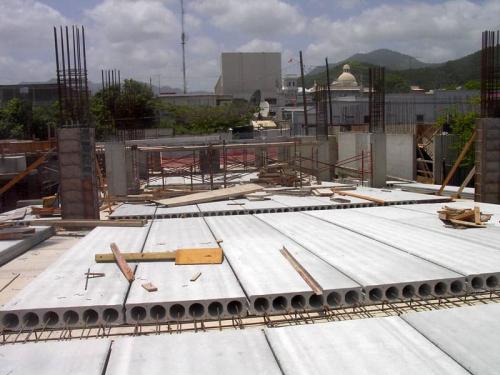

Главная задача плит и перекрытий – правильно распределить нагрузку на несущие конструкции здания
Достоинства и недостатки
Плиты перекрытий используются достаточно давно в строительстве, потому что обладают рядом неоспоримых преимуществ:

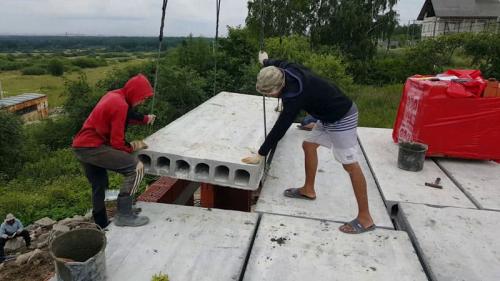

Монтаж одного этажа перекрытий из плит выполняется в течение нескольких часов
К недостаткам следует отнести:
При монтаже блоков важно использовать специальные стяжки для распределения нагрузки
Основные виды плит перекрытия, их технические характеристики и размеры
Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

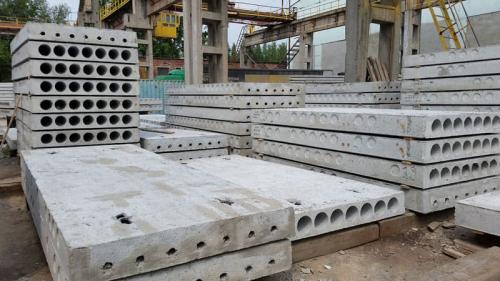

Устройство и маркировка пустотных (многопустотных) плит перекрытия
Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.
Пустотные плиты перекрытия: размеры. Пустотные плиты перекрытия. Виды, размеры, способы монтажа.
Рисунок: Пустотные плиты перекрытия.
1. Понятие и особенности пустотной плиты перекрытия
Что же такое плита перекрытия и для чего она необходима?
Плита перекрытия – это железобетонная конструкция, которая делит внутреннее пространство здания или сооружения на этажи.
Данные плиты состоят из бетона и предварительно напряженной арматуры. Пустотные плиты достаточно легкие благодаря наличию продольных сквозных отверстий, тем самым снижая общую нагрузку на несущие конструкции. Наличие пустот в конструкции увеличивает тепло- и звукоизоляционные свойства.
Пустотные плиты перекрытия проектируются и изготавливаются методом непрерывного формования в соответствии с планом этажа с обозначенными отверстиями, предоставленные проектировщиком. Торцевая кромка плит может иметь геометрическую форму (косой или ступенчатый распил), предусмотренную проектом.

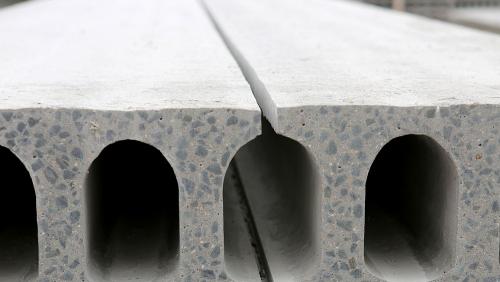

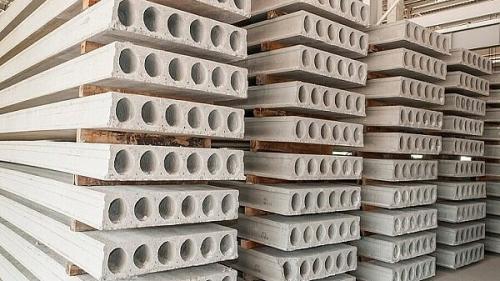

Фото: круглые пустоты в плитах перекрытия

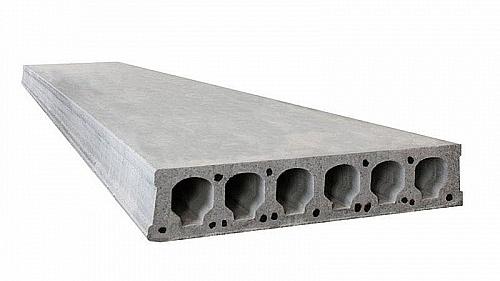

Фото: овальные пустоты в плитах
Фото: грушевидные пустоты
- по двум торцевым сторонам;
- по трем сторонам - по двум торцевым и одной боковой;
- по четырем сторонам - по двум торцевым и двум боковым.

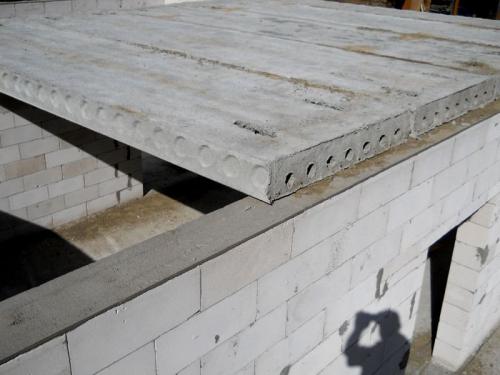

По способу опирания пустотные плиты разделяются:?
Чертеж: способ опирания плит по 2-м сторонам
Чертеж: комбинированное опирания по 2-м и 3-м сторонам
2. Методы изготовления пустотных плит
По способу изготовления многопустотные плиты бывают двух типов:
1. предварительно напряженные многопустотные плиты, которые изготавливаются опалубочным способом (ПТМ)
Данные плиты изготавливаются в специальных формах и имеют натянутую арматуру вдоль плиты. Затем вдоль формы вставляются специальные трубы округлой формы (пустотообразователь), после форма перемещается на вибростол, в нее заливается бетон и происходит процесс вибрации. Затем форма подключается к источнику питания, бетон нагревается до 70-80 градусов и выстаивает так 7-8 часов. Далее из готового изделия вынимаются пустотообразователи. Такие плиты имеют монтажных петли для их последующего монтажа.
2. плиты перекрытия многопустотные без опалубочного формирования (ПТМ)
Процесс производства таких плит довольно интересный. На специальные настилы раскладываются канаты и проволока и все это натягивается до определенных усилий. Далее в специальную установку, которая называется экструдер, подается готовая бетонная смесь, после установка передвигается по настилу, а на выходе получается готовая пустотная железобетонная плита длиной 50м, Затем с помощью специальной поворотной пилы происходит резка плит любой длины. Такие плиты можно резать под любым углом от 0 до 180 градусов. Из-за особенностей производства плит 2ПТМ нет необходимости заделывать торцы бетонной пробкой. Плиты не имеют монтажных петель, поэтому монтируются при помощи гибких чалок.
В основном используется опалубочный метод изготовления плиты. Он не требует специального оборудования и широко используется на железобетонных заводах изготовителях. За счет использования преднапряженной арматуры, конструкция получается высокопрочной к восприятию действующих на нее нагрузок.
Плита перекрытия. Плиты перекрытия ЖБИ: виды, преимущества
Железобетонные плиты перекрытия - несущие конструкции, предназначенные для устройства перекрытий сооружений различного назначения, от качества которых во многом зависит срок службы здания. Бетонные плиты перекрытия - один из самых распространенных видов ЖБИ. Чаще всего применяются многопустотные изделия: плиты ПНО (облегченные, 160мм), ПК (220мм), ПБ (безопалубные) и прочие. ЖБ плиты перекрытия изготавливают из тяжёлого, лёгкого и плотного силикатного бетонов. В зависимости от типа плиты перекрытия могут отличаться толщиной, диаметром пустот, служить для опирания по двум или трём сторонам. Для подъёма и монтажа плит применяют монтажные петли или специальные захватные устройства. Расположение и размеры отверстий в плитах, предусмотренных для беспетлевого монтажа принимают по чертежам проектной документации. ЖБИ перекрытия должны соответствовать требованиям, установленным при проектировании (по прочности, жёсткости, трещиностойкости).
Общая информация о плитах перекрытий
Пустотные плиты перекрытия широко используются при возведении многоэтажных жилых домов из кирпича, бетона, газобетонных блоков. Плиты перекрытия пустотные предназначены для несущей части перекрытий и сооружений различного назначения. Особенность изделий данного типа - наличие продольных пустот, выполненных в виде труб. Такая конструкция обеспечивает плитам целый ряд важных эксплуатационных характеристик.
По методу изготовления разделяются на опалубные и безопалубные, по толщине - на обычные и облегченные плиты. Применяются в соответствии с рабочими чертежами и дополнительными требованиями. Плиты пустотные обозначают марками в соответствии с требованиями ГОСТ. Марка плиты состоит из буквенно-цифровых групп, которые разделяют дефисами. В первой группе указывают обозначение типа плиты перекрытия, её длину и ширину в дециметрах, округлённых до целого числа. Во второй группе указывают расчётную нагрузку на плиту в килопаскалях или порядковый номер плиты по несущей способности, класс стали напрягаемой арматуры для предварительно напряжённых плит перекрытия, вид бетона (тяжёлый не обозначают, Л - лёгкий, С - плотный силикатный). В третьей группе, при необходимости, указывают дополнительные параметры.
Плиты перекрытий многопустотные, предназначенные для опирания по двум или трём сторонам, изготавливаются с пустотами, расположенными параллельно направлению, по которому определяется длина плит перекрытий. Стандартная высота изделий – 220 мм, плиты облегченные имеют высоту 160 мм. Как правило, плиты перекрытий изготавливаются с углублениями/пазами на боковых гранях. ГОСТ регламентирует координационную длину и ширину плит перекрытий многопустотных (за исключением плит перекрытий типа ПБ). Форма и размеры плит перекрытий ПБ должны соответствовать рабочим чертежам в соответствии с параметрами формовочного оборудования завода-изготовителя.
Для армирования плит перекрытий применяется арматура определённых видов и классов. Поверхности арматуры и закладных деталей, арматурных выпусков, когда это предусмотрено рабочей документацией, должны иметь антикоррозионное покрытие.
Маркировочные надписи и знаки наносятся на боковую грань или верхнюю поверхность плит перекрытий ПК.
Преимущества пустотных плит перекрытия
- Малый вес . Использование ЖБИ с пустотами позволяет облегчить конструкцию дома без снижения прочности. Плиты перекрытия ПНО упрощают выбор грунта и расчет фундамента, снижают затраты на его строительство.
- Высокая прочность . Изделия армируются стальными стержнями. Для пустотных плит перекрытия характерна высокая устойчивость к скручивающим и изгибающим нагрузкам величиной 450–3 000 кг/м2.
- Хорошие изолирующие качества . Воздушные полости в конструкции поглощают звуки и не пропускают тепло. Это особенно важно при строительстве жилых зданий, где вопросы тепло- и шумоизоляции являются первостепенными.
- Удобство в использовании . В пустоты плит перекрытия ПНО можно закладывать кабели коммуникационных систем еще на этапе строительства здания. Для этого используются гофрированные трубы или специальные короба.
- Доступная цена . Плиты ПНО производятся с минимальными затратами сырья, что существенно снижает их себестоимость. Цена изделий варьируется в небольшом диапазоне и зависит от их геометрических размеров.
