Лавочка из профтрубы своими руками. Что необходимо для изготовления лавочки

Лавочка из профтрубы своими руками. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.

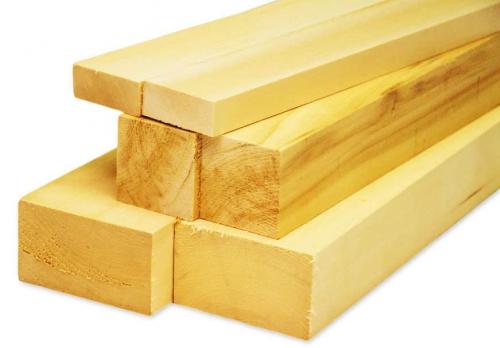

2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Источник: https://remont.ru-best.com/remont-kvartir/lavochka-iz-proftruby-svoimi-rukami-chertezh-i-shema-lavochki-so-spinkoy-iz-profilnoy

Простая скамейка из профильной трубы. Лавочка из профильной трубы своими руками

Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Обратите внимание

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

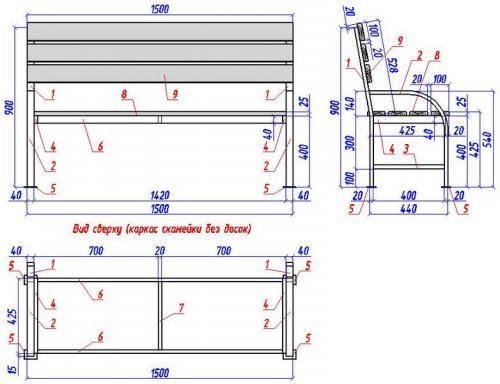

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

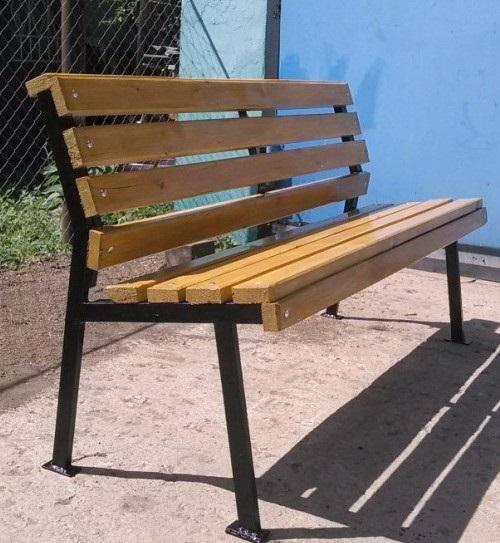

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Источник: https://detali-interera.ru-land.com/stati/skameyka-iz-profilya-svoimi-rukami-vidy-skameek

Пошаговая работа скамейки из профильной трубы. Как легко сделать скамейку из профтрубы со спинкой

Наличие спинки не слишком усложняет конструкцию. Необходимо лишь увеличить количество элементов и правильно их расположить.В предложенной схеме используются прямоугольные боковины, нижние части которых выступают назад – для большей устойчивости и ради того, чтобы скамья не могла опрокинуться. Спинка имеет три продольных элемента и три поперечных, у сидения лишь две продольных балки. Третья расположена ниже, между боковинами, для увеличения прочности конструкции. Можно сместить ее на уровень нижних поперечин боковин, но в этом случае лучше установить две таких балки – спереди и сзади.

Скамья изготавливается из квадратной профильной трубы 30х30 мм методом сварки. Для настила сидения и спинки используется доска сосновая сухая, сечение 20х100 мм. Длина может быть строго равна длине лавки (1500 мм), может быть увеличена за счет боковых выносов на 20…100 мм по каждой стороне.

Расчет материалов:

• доска 20х100х1700 мм 5 или 6 штук (на спинке при желании можно установить не две, а три планки).

Чтобы сварить скамейку из металла, необходимо придерживаться следующей последовательности:

1. вначале изготавливают боковины и спинку;
2. далее соединяют боковины продольными балками сидения и дополнительной балкой, расположенной под сидением;
3. вваривают укороченную стойку на балку под сидение и крепят среднюю поперечину сидения;
4. соединяют нижнюю часть скамьи со спинкой.

После завершения сварочных работ швы зачищают, при необходимости полируют, выполняют покраску каркаса.

В уже готовом каркасе размечают и сверлят отверстия для досок сидения и спинки, крепят деревянные элементы. Лучше, если дерево еще до установки на место будет обработано соответствующим декоративно-защитным составом.

Более детально процесс подготовки деталей (в том числе деревянных) и сборки показан на

По похожему принципу собираются скамейки из профиля, представленные на схемах ниже.

Здесь вместо поперечных планок боковин использованы гнутые элементы.

В этом варианте боковины полностью собраны из гнутых по шаблону деталей, а каркас спинки и сидения выполнен из полосы.

Упрощенная конструкция без поперечин боковин и продольных балок

Желательно использовать трубу большего сечения и обращать особое внимание на качество сварки

Модель с широкой нижней поперечиной-опорой боковины (слева) и Х-образными боковинами (справа).

А здесь более подробный чертеж скамьи для дачи с гнутыми подлокотниками, являющимися частью конструкции боковины.

Скамейка со спинкой своими руками: чертежи. Чертежи скамеек для дачи своими руками: фото и особенности

Чтобы сделать садовую скамейку со спинкой своими руками, необходимы чертежи. Даже самые простые конструкции, состоящие из спинки, ножек и сиденья, требуют замеров и разметки расположения отверстий – такая подготовка позволит получить гладкое и привлекательное на вид изделие. Если компоновка скамейки более сложная, потребуется некоторое время на изготовление чертежа с учетом всех деталей и размеров, от высоты опор до ширины подлокотников.

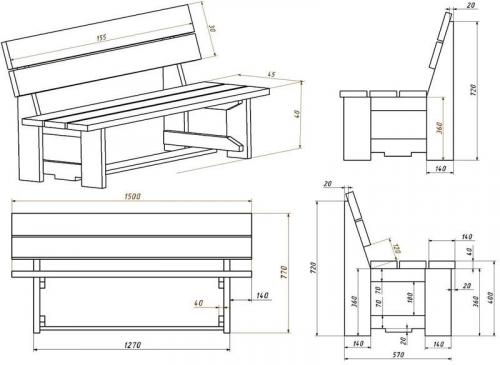

Двухместная садовая скамейка со спинкой своими руками чертежи

Классическая конструкция деревянной скамейки со спинкой для размещения 1-2 человек складывается из следующих элементов:

• чертеж проекта;
• размеры планок опоры и досок спинки и сиденья;
• краткая монтажная схема;
• схемы крепления ножек, которые могут быть установлены на постоянный фундамент или вообще не предусматривают крепления к основанию.

Типовой дизайн дачной скамейки на 2 персоны

Рисунок легко рисовать, благодаря наличию на нем только прямых линий. Кроме того, совсем не обязательно учитывать нагрузки на фундамент, в отличие от более тяжелых конструкций. А при желании в сети легко найти десятки готовых вариантов двойных изделий.

Чтобы сделать простейшие скамейки с деревянной спинкой своими руками, вам потребуются доски длиной 120-140 см и толщиной не менее 30 мм. Такого размера хватит для размещения двух человек. Также вам понадобятся 2 стойки для спинки длиной не менее 40 см, и еще две – для опор, на которые будут укладываться доски. Диаметр опорных элементов может быть любым, но оптимальным вариантом будет примерно 65-75 см. Кроме того, вам потребуются доски для спинки, длина которых соответствует параметрам бревна для сиденья, пила. (электрическая или бензопила), дрель и 12 саморезов длиной 10-15 см.

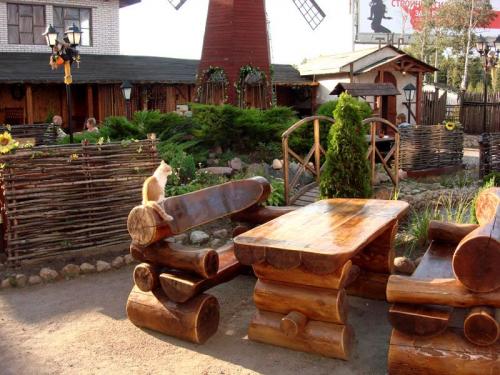

Фото двойной скамейки из бревна

Важно! При обращении с пилой необходимо соблюдать правила безопасности. И, если у вас нет навыков работы с таким инструментом, следует обратиться за помощью к более опытному мастеру или выбрать другой вариант оформления.

Скамейка для дачи из дерева своими руками

Если более подробно рассмотреть процесс изготовления садовых скамеек (который может понадобиться человеку, никогда не занимавшемуся подобными работами), основные этапы можно свести в таблицу. С помощью табличной формы собрать прочную и прилично выглядящую конструкцию сможет даже владелец дачи, не имеющий отношения к деревообработке и сборке мебели.

Таблица 1. Инструкция по сборке простой деревянной скамейки

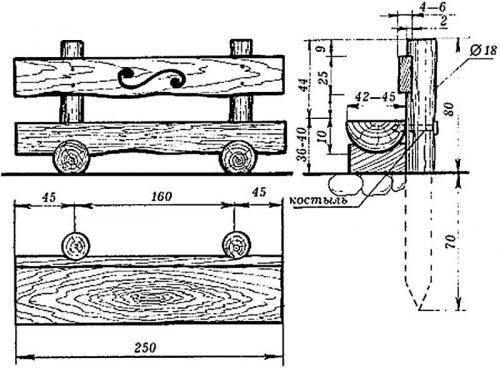

Схема обычной деревянной скамейки

Садовая скамейка своими руками из подручных материалов

Недорогим вариантом садовой мебели может стать скамейка из поддонов своими руками, фото которой легко найти в сети. Для его изготовления подходят так называемые европоддоны, которые отличаются от обычной маркировки EUR. Ширина этих элементов больше стандартной для скамейки, поэтому поддоны желательно делать по размеру немного меньше, укоротив, например, до 60 см.

Источник: https://remont.ru-best.com/remont-kvartir/lavochka-iz-proftruby-svoimi-rukami-chertezh-i-shema-lavochki-so-spinkoy-iz-profilnoy

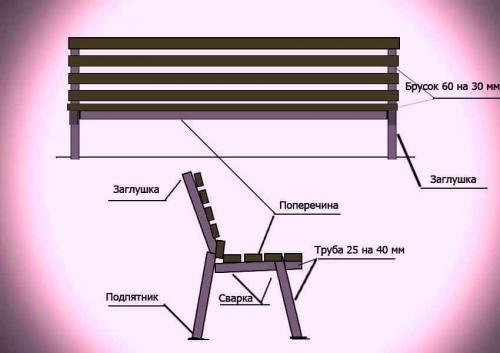

Лавочка из профильной трубы своими руками с размерами. Расчеты материалов

Среднего размера скамейка потребует приобретения 12 м профильной трубы, сечение которой составит 30х30 мм. Если у изделия спинки не будет, то примерный список покупок будет выглядеть таким образом:

1. По 2-3 м две заготовки, которые понадобятся для крепления опор и сиденья.
2. По 45 см шесть отрезков для изготовления небольших фрагментов модели.
3. По 60 см шесть элементов профиля для изготовления опор прямоугольной формы.

1. Болты с плоскими шляпками (16х2 шт.).
2. 8 брусочков с шириной в 6 см.

При условии оснащения лавочки спинкой, помимо приведенного выше перечня следует приобрести доски толщиной в 0,35-0,33 см и 8 м профильной трубы, с сечением 25х25 мм. Трубы будут использоваться для создания каркаса под будущую лавочку. А сама конструкция будет состоять из таких элементов:

• для спаивания двух опор понадобится две гнутые полосы металла длиной в 45 см;
• пятки под опоры (4 шт.) 40х40 мм, подойдут и обычные металлически пластины;
• для передних фиксаторов под опоры понадобится 2 металлических отрезка по 20 см;
• под передние опоры используются 2 металлических элемента по 40 см;
• для задних опор и спинки понадобится 2 гнутые детали по 80 см с размахом изгиба в 10 см;
• основание под сидение требует наличия двух отрезков по 35 см;
• между опорами будут размещаться поперечные перекладины – расстояние составит 1,5-1,55 м.

Для создания места для сидения под изделие со спинкой потребуется:

• болты и гайки с округлыми головками в количестве 50 шт.;
• деревянные заготовки по 1,7 м длиной (ширина 0,3-0,6 см);
• Доски в размере 3 шт. длиной 1,7 м, толщина которых составит 0,25 см, а ширина 0,6 см.

Лавочка из профильной трубы на кладбище. Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

• Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
• Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
• Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

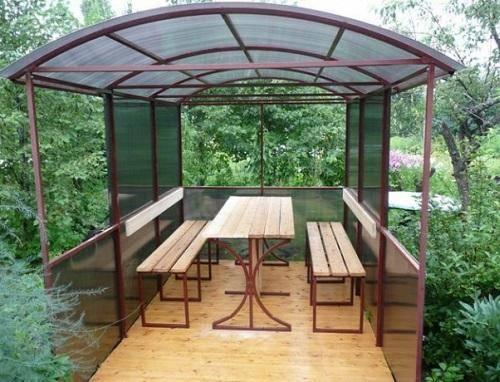

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.
