Сваи забивать.

Сваи забивать.

Во первых стоит сказать, что вне зависимости от типа фундамента, или в случае, когда забивные сваи выполняют роль самостоятельного фундамента, расчет фундамента производится таким образом, что общий суммарный вес дома с запасом должны нести именно забивные сваи. Всевозможные типы обвязок, будь то ростверк, плита или брусовые и швеллерные обвязки, в большинстве случаев выполняют лишь связующую функцию и помогают равномерно распределить нагрузку между сваями.На основании проекта дома определяется общая его масса. После заключения по грунтам в пятне застройки проектировщик рассчитывает свайное поле и определяет параметры свай и шаг между ними. В среднем забивная железобетонная свая имеет несущую способность от 10 до 25 тонн, если речь идет о стандартных сваях сечением 150х150 и 200х200 мм и длинами 3-5м. Безусловно расчет фундамента производится с запасом прочности. На нашей практике был очень интересный опыт. Мы сотрудничаем по забивке свай с одной очень крупной компанией, занимающейся строительством домов из клееного бруса. Чаще всего для своих домов они используют свайно-ростверковый тип фундамента на основе забивных свай.Однажды мы выехали на забивку 48 свай 200х200х4000 мм для их фундамента. И вдруг, после забивки пяти свай, нам позвонил их директор по строительству и сказал остановить работы на непродолжительный период. Как потом выяснилось, совместно с клиентом было принято решение провести испытание свай, так как заказчик скептически отнесся к решению конструктора о применение 4-х метровых свай на своем фундаменте. На объект была заказана выездная лаборатория, специализирующаяся на таких испытаниях. Испытания происходили в следующем формате – между 2-мя сваями кладется балка, на которую начинают постепенно нагружать с помощью специальных домкратов. Домкраты соответственно идут с индикаторами нагрузок. После испытаний выяснилось, что каждая из этих двух испытываемых свай несла нагрузку по 14 тонн, что удовлетворяло условиям строительства. Все закончилось хорошо, и мы продолжили работы. Надо сказать такого рода испытания – крайне дорогая затея, один опыт с двумя сваями обошелся в 60 тыс. рублей. Согласитесь, не каждый захочет проводить такую проверку.

Забивка свай. Виды и особенности забивных свай

Из всех разновидностей забивные сваи, как считается, являются наиболее надёжной опорой для фундамента. Благодаря тому, что они достаточно плотно держаться в грунте, именно забивная технология рекомендуется для обустройства тяжёлых ростверковых фундаментов. Забивка свай является самым старым и испытанным способом их погружения в грунт. Сегодня данная технология широко распространена по всему миру, в связи с чем разработаны различные методики забивки и специальные приспособления.

Железобетонные сваи

Современные забивные сваи могут быть нескольких видов:

• Железобетонные. Имеют уже готовое заострённое окончание и могут быть любого сечения – квадратного, круглого, двутаврового и т.п. Должны быть изготовлены их бетона не ниже 300 марки и иметь внутри арматурный каркас. Перед забивкой отлитую сваю следует внимательно осмотреть – она не должна иметь трещин, деформаций и прочих дефектов. На верхний торец при заглублении надевается специальный стальной оголовок, предотвращающий его разрушение при ударах молота.
• Деревянные. Изготавливают обычно из твёрдых пород деревьев (кедр, лиственница, дуб) и снабжаются коническим остриём из металла, надеваемым на заглубляемый конец. На верхнюю часть надевают металлический обруч, во избежание её растрескивания во время забивки. Бывают длиной до 10 и более метров, а диаметром до 40 см. В отдельных случаях, когда нужно добиться особой прочности свайного фундамента, применяются связки из нескольких свай – «пакеты», забиваемые в грунт как единое целое.
• Металлические. Наиболее распространённый тип свай, используемый в частном строительстве. Сталь является наиболее универсальным материалом, более долговечным, чем дерево, и более технологичным, чем бетон. Могут быть как изготовлены в домашних условиях, так и забиты в грунт с помощью ручного молота. Конструктивно состоят из трубы, острия и оголовка.

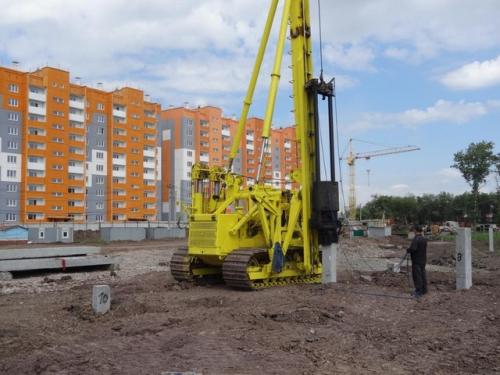

Как правильно забивать сваи. Технология забивки свай: инструкция

Возведение основания на сваях на данный момент является весьма известной практикой, активно используемой в частном строительстве. Существует множество видов опор, для каждого из которых предусматривается особая методика углубления. Правильная забивка свай, технология их устройства – вот, что в первую очередь интересует мастеров, решивших построить дом на таком фундаменте.

Типы и качественные характеристики забивных опор

Считается, что среди всех вариантов свай забивные опоры являются самыми надежными, так как они очень прочно стоят в земле. Благодаря этому для установки массивных ростверковых конструкций профессионалы рекомендуют применять именно их.

Забивка – самый верный и испытанный метод углубления опор в почву. В современном строительстве такая технология приобрела широкое распространение во всех уголках мира, вследствие чего были разработаны разнообразные типы свай и несколько методик их забивки.

Существует три вида забивных опор:

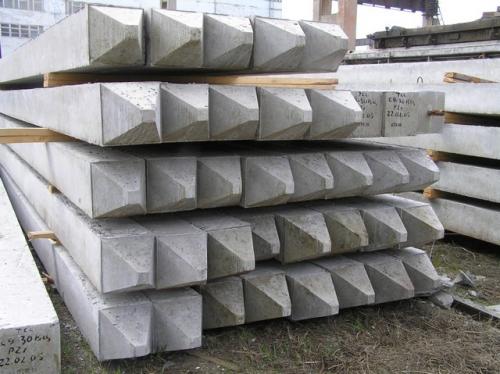

• Сваи из железобетона. Отличаются тем, что у них изначально присутствует заостренный конец. Железобетонные опоры могут иметь круглое, квадратное и другое сечение. Изготавливаются они из бетона марки 300 и выше, к тому же внутри каждой сваи есть арматурный скелет. Перед монтажом обязательно делается осмотр опоры – если на ней нет трещинок и сколов, можно приступать к работе. На верхний конец сваи надевают оголовок из стали, который защищает ее от эрозии во время забивания.
• Сваи из дерева. Чаще всего их делают из твердых древесных пород – кедра, лиственницы и дуба. На нижний конец каждой опоры надевается металлическое острие конусообразной формы, а на верхний конец – обруч из метала, оберегающий сваю от растрескивания при углублении. Обычно их длина достигает 10 м и более, а средний диаметр равняется 0,4 м. Для очень тяжелых зданий используются «пакеты» – группы из нескольких опор, устанавливаемых в почву как одно целое.
• Металлические сваи. Самый популярный вариант, применяемый в частном загородном строительстве. Металлические сваи представляют собой трубу со «шляпкой» и острым концом. Метал – один из самых универсальных материалов, потому опоры из него получаются более долговечными, чем опоры из дерева, и более практичными, чем железобетонные сваи.

Дизель молот. Дизельные молоты

Дизельными молотами называются свайные погружатели, исполь­зующие в процессе работы-энергию сгорающих газов. Они относят­ся к группе свободнопоршневых двигателей, у которых отсутствует кривошипно-шатунный механизм и энергия расширяющихся газов передается непосредственно рабочему органу — ударной части мо­лота.

По типу направляющих ударной части дизель-молоты разделя­ются на штанговые и трубчатые. У штангового дизель-молота на­правляющими ударной части — массивного подвижного цилинд­ра — служат две штанги, закрепленные в основании поршневого блока и соединенные вверху траверсой. У трубчатого дизель-молота направляющей ударной части — массивного подвижного поршня— служит неподвижная труба, представляющая собой рабочий и про­дувочный цилиндры молота. Распыление дизельного топлива в ка­мере сгорания у штанговых молотов — форсуночное, а у трубча­тых — ударное.

По способу разгона ударной части при ее рабочем ходе дизель­ные молоты бывают со свободным падением ударной части и с буфером, аккумулирующим часть энергии расширяющихся газов, ко­торая затем используется на разгон ударной части, увеличение энергии и частоты ударов. Такие буферы могут быть пневматиче­скими и механическими (пружинными). По отношению длины рабо­чего хода L к диаметру цилиндра D дизельные молоты подразде­ляются на длинноходовые (L/D=1,9 … 1,5) и короткоходовые (L/D= 1 … 0,5).

Достоинствами дизельных молотов являются их автономность (независимость от посторонних источников энергии), высокая на­дежность в работе, простота устройства и эксплуатации, невысокая стоимость изготовления, устойчивая работа при низких температу­рах. Дизель-молоты подвешиваются к копровой стреле с помощью захватов и подъемно-сбрасывающего устройства («кошки»), пред­назначенного для подъема и пуска молота. В зависимости от массы ударной части различают легкие (до 600 кг), средние (до 1800 кг) и тяжелые (до 2500 кг) дизельные молоты.

Штанговые дизельные молоты легкого типа с массой ударной части до 250 кг выпускаются с механическим (пружинным) буфе­ром и подвижными штангами. Остальные типы штанговых молотов имеют свободное падение ударной части и неподвижные штанги. Штанговый молот легкого типа (рис. 19.3,а) состоит из поршневого блока 5, траверсы 1, наголовника 6, направляющих подвижных штанг 2 и цилиндра 4 с ударной частью. Поршневой блок пред­ставляет собой стальную отливку, состоящую из поршня и основа­ния блока. В поршневом блоке вверху расположен поршень с топ­ливной аппаратурой, внизу в основании расположены шаровая опора и наголовник сваи. Ударной частью дизель-молота является подвижный цилиндр, в днище которого расположена камера сгора­ния. Молот работает следующим образом. С помощью копровой лебедки цилиндр поднимается до уровня траверсы и захватывается специальным механизмом — «кошкой» 3. Затем захват выключа­ется, и цилиндр под действием собственной массы падает вниз. При надвижении цилиндра на поршень воздух, находящийся в камере сгорания, сжимается, температура его резко повышается. В крайнем нижнем положении в ка­меру сгорания впрыски­вается топливо, которое, испаряясь и перемеши­ваясь с горячим возду­хом, самовоспламеняется.

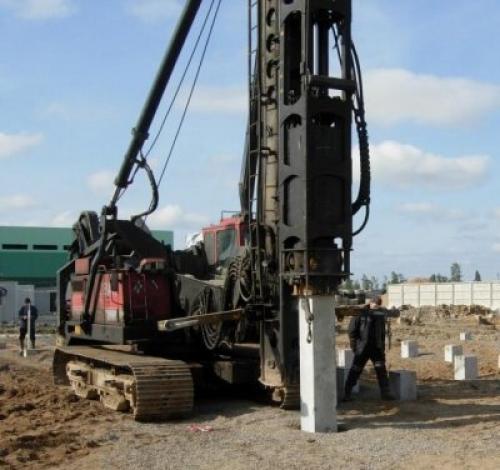

Как забиваются сваи. Общая информация

Одним из самых надежных является фундамент на забивных сваях. Такой вид фундамента применяется уже многие столетия для постройки зданий на неустойчивых почвах .

Забивная свая представляет собой железобетонный стержень, обычно квадратного сечения, размером от 150 до 500 мм и длиной от 3 до 25 метров .

Процесс забивания вручную невозможен, для этого применяют специальные молоты, как правило, гидравлические, установленные на строительной спецтехнике.

Один конец такой опоры заострен, для лучшего проникновения в грунт. Длина и сечение рассчитываются индивидуально и зависят от типа грунта и массы строения.

Важно: в любом случае, нижний конец опор должен упираться в твердый грунт . Только в этом случае фундамент выдержит давление дома, и при пучении почвы останется неподвижным.

Например, при строительстве одно или двухэтажного каркасного дома на суглинистых почвах, которые преобладают в нашей стране, достаточно использовать забивные железобетонные сваи длиной 3 – 4 метра и диаметром 150-200 мм.

Фундаменты на забивных ж б сваях могут быть плитного и ленточного типа . В первом случае площадь опоры на грунт максимальна и такой тип наиболее надежен на нестабильных почвах. Ленточный тип имеет меньшую площадь опоры, но все же достаточную для устойчивого положения строения.

Устройство фундамента из забивных свай предполагает их установку :

• в виде свайного поля , при использовании свайно-плитного фундамента, в основном для постройки многоэтажных домов;
• в рядном порядке . В этом случае опоры забиваются рядами, под будущими стенами здания, обязательно под углами и пересечениями стен на определенном расстоянии друг от друга. Данный метод используется в малоэтажном строительстве и строительстве каркасных домов;
• в виде одиночных опор , установленных в наиболее проблемных, с точки зрения пучения почвы, местах.

Видео как забивают бетонные сваи ( пишу как я это понимаю со своей колокольни, тк не спец в этом вопросе )
