Устройство вентиляции в квартире. Определение и серьезность проблемы

29.01.2020 в 22:08

Устройство вентиляции в квартире. Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Устройство вентиляции в квартире. Определение и серьезность проблемы

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

    Уровень углекислого газа влияет на самочувствие

  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

Устройство вентиляции в квартире. Определение и серьезность проблемы

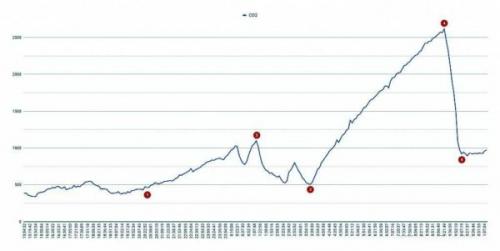

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Потолочная вентиляция в квартире. Виды оборудования, которое используют для вентиляции в квартирах и загородных домах

Вентиляционные системы, устанавливаемые в квартирах, можно условно разделить на три категории, в зависимости от функциональных возможностей, принципа действия и особенностей монтажа. Рассмотрим каждую категорию более детально.

Естественная циркуляция воздуха

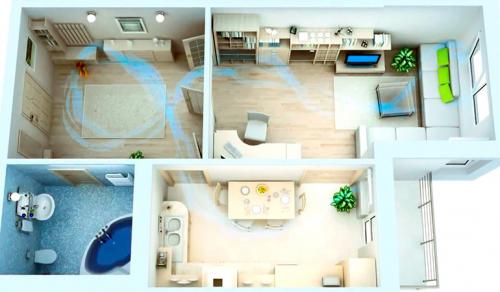

Устройство вентиляции в квартире. Определение и серьезность проблемы 02

При монтаже такого оборудования в квартире устанавливаются приточные клапаны. Элементы представляют собой пластиковые патрубки, которые монтируются в стену и с наружной стороны закрываются алюминиевым кожухом. Внутри расположена теплоизоляция.

С внутренней стороны клапан комплектуется фильтром и заслонкой, которые помогают регулировать поступление воздушного потока. Клапан не обеспечивает самостоятельный приток воздуха внутрь квартиры (здесь отсутствует вентилятор). Циркуляция обеспечивается за счёт удаления отработанного воздуха через вентиляционные каналы кухонных помещений и санузлов.

Чтобы воздушный поток бесперебойно перемещался от клапана к вытяжной системе необходимо оставлять зазоры под межкомнатными дверями, .

    бюджетный вариант, обеспечивающий квартиру притоком свежего воздуха;

    надёжность – в конструкции отсутствуют механические элементы;

    простота – при наличии определённых навыков система устанавливается самостоятельно;

    комфорт – система не издаёт шума во время работы;

    удобство эксплуатации – клапан не нуждается в сложном обслуживании, в случае необходимости промывается водой;

    не загромождается внутреннее пространство;

    система не привязана к городской электросети.

    для установки системы, в доме должна нормально функционировать штатная вытяжка;

    сравнительно небольшой приток свежего воздуха ( не более 40 м3/час для одного клапана);

    при монтаже потребуется сквозное бурение стены, что доставляет определённые сложности в монолитной застройке.

Эффективность естественной вентиляции заметно снижается, когда уличная температура превышает +10 градусов .

Принудительная циркуляция воздуха

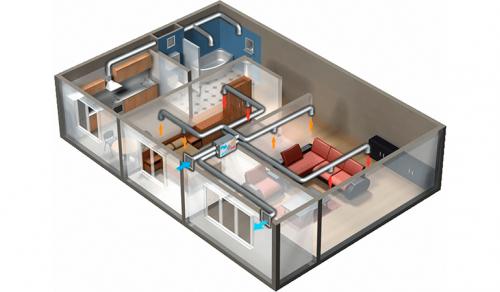

Устройство вентиляции в квартире. Определение и серьезность проблемы 03

Это более сложное оборудование, КПД которого намного выше, чем у предыдущей системы. Такие устройства ещё называют наборными, за счёт многокомпонентной конструкции, в которой внутри металлического ящика с шумоизоляцией размещаются следующие элементы:

Такие модели устанавливаются за пределами жилых помещений. Обычно монтаж выполняют на балконах, в санузлах и подсобных помещениях, за подвесными потолками.

Оборудование в таких системах принудительно нагнетает в квартиру свежий воздух, выдавливая старый через вентиляционные шахты. Если общедомовая система воздухообмена не работает, оборудование комплектуется вытяжными вентиляторами. Некоторые модели оснащаются встроенным рекуператором, который подогревает воздушный поток, поступающий в помещения.

Монтаж принудительных вентиляционных систем предполагает проведение жёстких либо гибких воздуховодов, что потребует незначительного переустройства квартиры.

Преимуществами оборудования считаются следующие факты:

    циркуляция не зависит от функциональности вытяжных шахт;

    оборудование работает с минимальным уровнем шума;

    возможность тонкой регулировки воздушного потока;

    автоматическое поддержание микроклимата внутри квартиры;

    фильтрация избавляет воздух от вредных примесей;

    автоматизированная работа в заданном режиме;

    бюджетная стоимость расходных элементов.

К существенным недостаткам относятся необходимость монтажа подвесного потолка для маскировки воздуховодов и существенное увеличение потребления электроэнергии.

Помимо этого, установка такой системы возможна только при проведении ремонта в квартире.

Комбинированная система

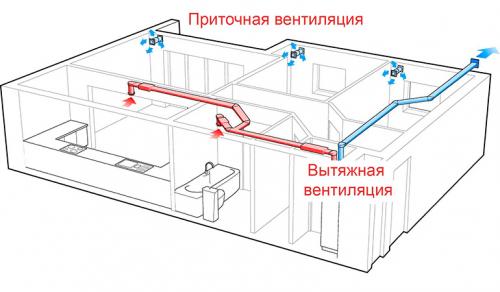

Устройство вентиляции в квартире. Определение и серьезность проблемы 04

Благодаря конструктивным особенностям, такие модели считаются наиболее доступными по цене и практичными в эксплуатации. Принцип работы системы заключается в поступлении свежего воздуха через приточные клапана, расположенных в оконных рамах или стенах. Отработанный воздух удаляется посредством вытяжных вентиляторов.

Учитывая, что в зимнее время года внутрь помещений будет поступать холодный воздух, имеет смысл размещать приточные клапана над радиаторами отопления или электронагревательными приборами. В этом случае, холодная струя будет равномерно перемешиваться с тёплым воздушным потоком, обеспечивая комфортную температуру в жилой зоне.

Вытяжные вентиляторы такой системы работают постоянно, в дневное время, когда в квартире нет жильцов, обороты можно уменьшить до минимальных значений.

Преимущества:

    отсутствие сложных элементов, что обеспечивает надёжность системы;

    не загромождает внутреннее пространство;

    нет необходимости в специальном техническом обслуживании;

    стабильный воздухообмен в любое время года;

Недостатками являются отсутствие в приточных клапанах системы подогрева воздуха и фильтра для его предварительной очистки. Кроме этого, воздухообмен комбинированных систем заметно ниже, чем у других моделей.

Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

  • DIY или Сделай сам ,
  • Здоровье гика

    Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
    Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
    Именно поэтому, я сделал систему домашней вентиляции сам.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

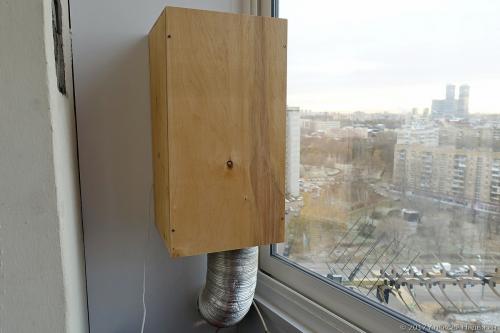

    Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

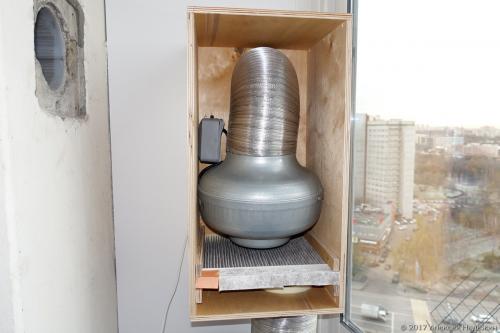

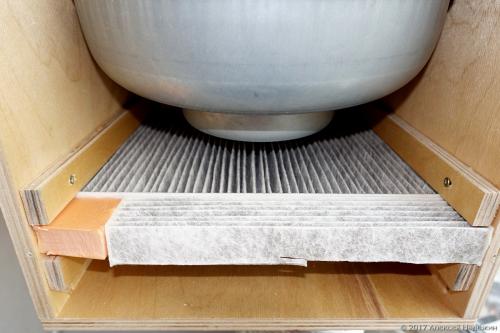

    В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

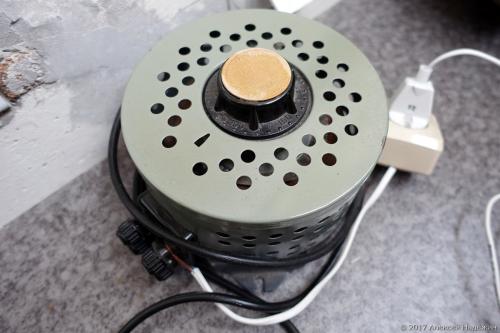

    При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

    При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

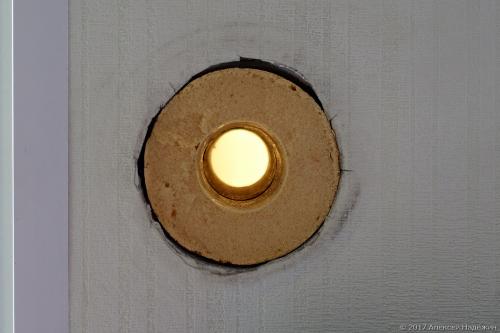

    В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

    Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.
    За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

    В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
    В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
    Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

    Вентиляция в многоквартирном доме нормы. Устройство вентиляции

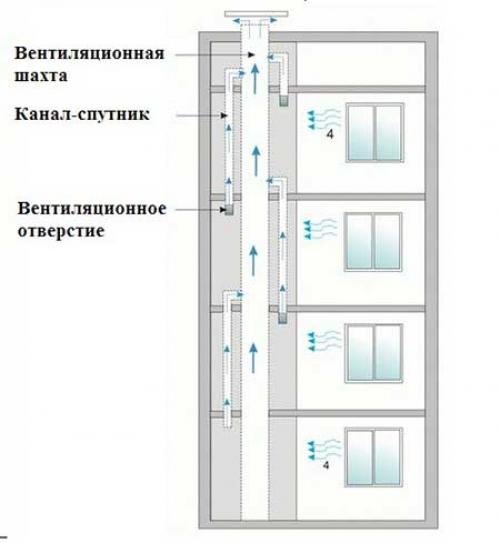

    Устройство вентиляции в квартире. Определение и серьезность проблемы 11В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

    Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

    Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

    Виды воздуховодов:

    • Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
    • Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
    • Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

    В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

    1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
    2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
    3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
    4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

    Требования к вентиляции жилого дома:

    • герметичность;
    • высокая производительность;
    • пожаробезопасность;
    • соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

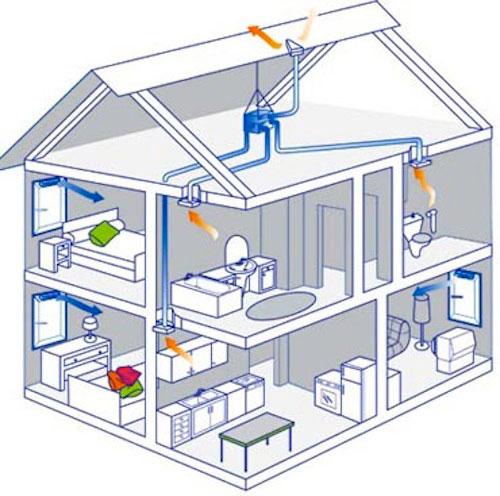

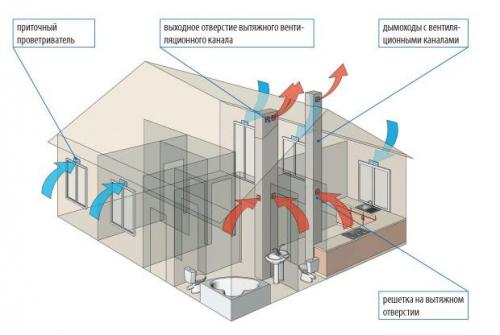

    Вентиляция в квартире виды. №1. Основные виды вентиляции в квартире

    Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

    Главное отличие всех систем вентиляции – это способ перемещения воздуха . По этому параметру вентиляция может быть:

    • естественная;
    • искусственная.

    Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух. Вентиляция в квартире виды. №1. Основные виды вентиляции в квартире

    Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

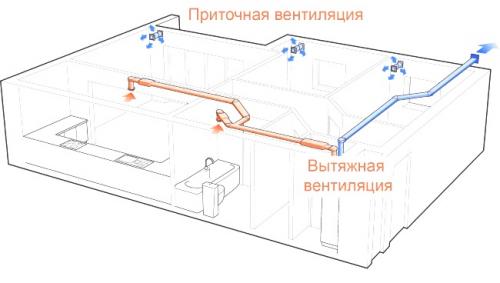

    По назначению , как уже понятно, вентиляция бывает:

    • приточная , которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
    • вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

    Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать. Вентиляция в квартире виды. №1. Основные виды вентиляции в квартире

    По зоне обслуживания вентиляция бывает:

    • местная . Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
    • общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

    По конструкции вентиляция бывает:

    • наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
    • моноблочная система, или вентустановка , совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

    Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

    Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше. Вентиляция в квартире виды. №1. Основные виды вентиляции в квартире
