Как подключить вытяжку на кухне к вентиляции.. Как подключить вытяжку к электричеству

07.03.2023 в 12:51
Содержание
  1. Как подключить вытяжку на кухне к вентиляции.. Как подключить вытяжку к электричеству
  2. Как подключить вытяжку на кухне к электросети. Разнообразие выбора
  3. С 1 января 2019 года введен запрет на подключение вытяжки к вентиляции. Вентиляция не для плиты
  4. Схема подключения вытяжки на кухне. Этапы подключения
  5. Можно ли выводить вытяжку в вентиляцию. Что теперь делать: запрет на подключение вытяжки от плиты
  6. Подключение вытяжки к розетке. Размещение розетки под потолком
  7. Вытяжка в вентиляцию на кухне. Вентиляция на кухне: основные правила создания естественной вентиляции + варианты устройства и схемы установки
  8. Подключение вытяжки с сохранением естественной вентиляции. Какую вытяжку купить, чтобы проблем не было

Как подключить вытяжку на кухне к вентиляции.. Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Как подключить вытяжку на кухне к вентиляции.. Как подключить вытяжку к электричеству

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Как подключить вытяжку на кухне к электросети. Разнообразие выбора

Перед посещением специализированного магазина и покупки вытяжки, необходимо определиться с ее типом. Очистительные бытовые приборы могут иметь отличия не только в способе установки, но и функциональных возможностях.

Как подключить вытяжку на кухне к электросети. Разнообразие выбора

Справка! Перед покупкой вытяжной системы следует провести детальный расчет необходимой производительности оборудования в соответствии с площадью помещения.

  1. Настенная кухонная вытяжка. Установка подобного агрегата выполняется на прилегающей к варочной плите стене. Широкий ассортимент дизайнерских решений позволит без особых трудностей подобрать подходящую систему к вашему гарнитуру.
  2. Угловая вытяжка. Оптимальный выбор для небольшой кухни. Монтаж оборудования осуществляется в углу помещения, что существенно экономит рабочее пространство.
  3. Подвесная вытяжка для кухни. Очистительное устройство данного типа подвешивается над поверхностью плиты под навесным шкафом, не нарушая композиции существующего интерьера.
  4. Встраиваемая вытяжка. Встраиваемый внутрь гарнитура зонт обеспечит эффективную вентиляцию кухни, оставаясь при этом незаметным.
  5. Островная вытяжка. Подходящий вариант для крупногабаритного помещения, в котором плита и рабочая зона расположены посередине комнаты.

Помимо выбора типа устанавливаемого оборудования необходимо грамотно расставить приоритеты между комфортом и экономией. Производительность, конструкция и способ регулировки формируют конечную стоимость вытяжки.

Данные критерии помогут подобрать оптимальное устройство:

  • Мощность. Чтобы ее определить следует выполнить несложный расчет с учетом площади комнаты. По государственным стандартам циркуляция воздуха в помещении должна осуществляться не менее 12 раз в течение одного часа. Таким образом, получение подходящего показателя производительности для вытяжки на кухне выполняется по формуле: S*H*12=M, где S ­­– общая площадь помещения, H – высота стен. Если по предварительной схеме установки выявлены изгибы отводящего канала, то потребуется умножить полученное число на десятикратное количество поворотов в процентном соотношении. К примеру, если подключаем вытяжку для комнаты площадью 8 квадратных метров и высотой стен в 3 метра при двух изгибах отводящей трубы (20%) расчеты будут иметь следующий вид: 8*3*12=288 м3; 288*1,2=345,6 м3– рекомендуемая мощность очистительного оборудования.
  • Шум. Для определения уровня шума необходимо подключить вытяжку к сети и измерить его при помощи специального оборудования либо воспользоваться мобильным приложением с подобным функционалом. Установленное значение не должно превышать 50 ДБ. Данная норма распространяется на жителей многоквартирных домов. Среди множества моделей вытяжек присутствуют и бесшумные экземпляры, которые оснащены тремя вентиляторами и звукопоглощающим корпусом.
  • Дополнительные опции и приспособления. Это могут быть осветительные приборы, сенсоры, которые подключают к автоматизированной системе, таймер и возможность дистанционного управления. В некоторых модификациях также можно встретить выбор рабочих режимов и индикатор засоренности фильтрующего элемента. Предложенные функции существенно облегчат кулинарный процесс и выполнят своевременную очистку отработанного воздух из помещения без вмешательства человека.

С 1 января 2019 года введен запрет на подключение вытяжки к вентиляции. Вентиляция не для плиты

Наверное, для многих владельцев газовых плит — жителей многоквартирных домов —неожиданностью стала информация о том, что с 1 января 2019 года по всей стране введён запрет на подключение вытяжек к общедомовой вентиляции. Нормы СНиП предписывают демонтировать вытяжку над газовой плитой, если она принудительно выводит воздух в общедомовую систему многоквартирного дома, или обеспечить альтернативный отвод воздуха, если это допускается конструкцией здания.

По факту — это не закон, а закрепленные нормы в СНиПе и ГОСТе еще с 2003 года, но за их исполнением никто особо не следил. Но ситуация радикально поменялась с января 2019 года, и сверху дано четкое указание выявлять и устранять это нарушение уже не рекомендательным, а принудительным путем. Суть нового требования в целом понятна и направлена на обеспечение безопасности многоквартирных домов от угроз взрыва или пожара при утечке природного газа. Воздушные каналы общедомовой вентиляции рассчитаны на то, чтобы удалять природный газ, который легче воздуха и скапливается в верхней части кухни. Однако установка вытяжек блокирует эти каналы. В результате чего концентрация становится критической, и малейшая искра приводит не только к возгоранию газа, но и его быстрому расширению в ограниченном пространстве с большими разрушениями.

Однако закон направлен исключительно на владельцев газового оборудования, те у кого в квартире установлены электроплиты, могут спать спокойно.

Даже при открытом воздушном общедомовом канале и при герметично закрытом помещении, концентрация газа все равно может оказаться взрывоопасной. Поэтому закон стоило бы дополнить обязательным обеспечением притока свежего воздуха в помещение. Но это может быть затруднительно, особенно в зимнее время, да и кто будет контролировать насколько широко у вас открыта форточка?

Изначально ответственность за проверку соблюдения новых требований возложили на ГПСС. Но сотрудники Государственной пожарно-спасательной службы физически не могут проверить всех при регулярных обходах своего заведования, посему планируется подключить к этому и другие службы, в частности сотрудников газовых компаний и обслуживающий технический персонал управляющих компаний. В их задачи будет входить проверка выполнения норм безопасности, проверка работы вентиляционных каналов и выявление нарушений.

«Не замечать грубых нарушений мы не имеем права, потому отключаем потребителей от газоснабжения. В противном случае использование неисправного оборудования может привести к трагедии. Необходимо тщательно следить за исправностью дымоходов и вентиляции, чтобы не доводить ситуацию до крайности», — подчеркнул в комментарии Самолёту заместитель генерального директора — главный инженер АО «Газпром газораспределение Вологда» Эдуард Ярославов.

Схема подключения вытяжки на кухне. Этапы подключения

Пользователи, которые не знают, как подсоединить вытяжку к вентиляции, должны тщательно изучить требования производителей, которые указываются в инструкции прибора. После этого осматривают комплектацию оборудования и приобретают недостающие детали, например, хомуты, герметик, переходники или металлический скотч.

На подготовительном этапе закрывают мебель полиэтиленовой плёнкой и пробивают отверстие для вытяжки в потолке или стене в зависимости от типа прибора. В возводимых зданиях дыру в кухне планируют ещё на этапе строительства. После оформления отверстия вытяжку надёжно закрепляют над плитой. Для этой цели можно использовать дюбеля или специальные кронштейны, всё зависит от типа устройства и способа его фиксации. В некоторых моделях отсутствуют отверстия для фиксации. В таком случае их делают самостоятельно и ввинчивают саморезы.

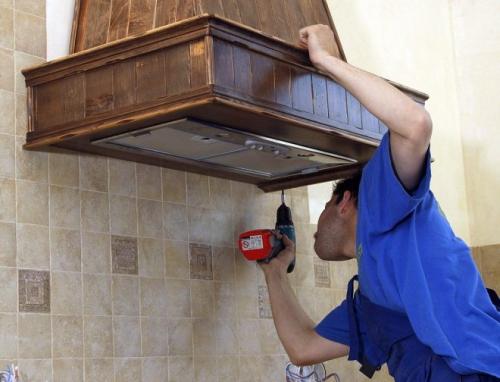

Схема подключения вытяжки на кухне. Этапы подключения

После установки вытяжки по рекомендациям производителя переходим к подключению прибора к воздуховоду. Для правильного функционирования устройства необходим источник электричества, а также вентиляционный канал для выброса отработанного воздуха. Соединяем вытяжку с трубой. Это можно сделать при помощи следующих деталей:

  • алюминиевая или стальная гофра;
  • пластиковые трубы круглого или квадратного сечения;
  • гофра из нержавеющей стали.

Если выбор пал на гофру, то для её закрепления понадобится хомут нужного диаметра или металлический скотч. Для правильной бесперебойной работы устройства необходимо правильно соединить вытяжку с гофрой или трубой.  Для герметизации промажьте стыки силиконом, если есть необходимость, изогните патрубок и выпустите его другой конец в вентиляционную шахту.

Во время проведения основных работ следите за параметрами. От поверхности газовой плиты до нижнего края вытяжки необходимо оставить расстояние не менее 90 сантиметров. Если бытовой прибор электрический, то размер уменьшается до 70 сантиметров. При закреплении гофры или трубы в вентиляционном канале нужно установить специальную решётку, которая будет препятствовать перекрытию отверстия. В конструкции устройства предусмотрен специальный клапан, который срабатывает во время отвода загрязнённого воздуха. Если прибор не включён, клапан закрывается, что обеспечит естественный отвод отработанных газов.

Вытяжка и вспомогательные детали должны гармонировать с существующей обстановкой на кухне. Чтобы добиться этого, гофру или патрубки прячут в защитный кожух, цвет которого соответствует оттенку гарнитура. Для маскировки системы вентиляции применяются изделия из тонкого пластика.

Мы узнали, как провести  вытяжку к вентиляции. Теперь можно запустить мотор и надеть на изделие декоративный кожух. На заключительном этапе работ подключают прибор в сеть и проверяют его работоспособность. Поговорим об этом более подробно.

Можно ли выводить вытяжку в вентиляцию. Что теперь делать: запрет на подключение вытяжки от плиты

Можно ли выводить вытяжку в вентиляцию. Что теперь делать: запрет на подключение вытяжки от плиты

Для многих станет неожиданностью тот факт, что не во всех квартирах можно подключать кухонную вытяжку к общему каналу вентиляции. Особенно остро стоит вопрос в старых домах и новом жилом фонде, где используются газовые плиты. Начиная с 1 января 2019 года вступили в действие новые поправки в Правила пожарной безопасности. Подключать вытяжные приборы к системе естественной вентиляции запрещено.

Управляющие компании аргументируют и предупреждают домовладельцев о запрете на подключение вытяжки, ссылаясь на СНиП (строительные нормы и правила) и ГОСТ от 2003 года, но раньше за исполнением правил никто не следил. После ряда печальных событий, связанных со взрывами газа в многоэтажных домах, контроль значительно усилился. На кону не только безопасность эксплуатации здания, но и жизни людей.

Почему все ставят, а нам нельзя?

В старых домах вопрос с вытяжкой никогда не поднимался, поэтому все устанавливали прибор и подключали его к вентиляционной шахте, чтобы избавиться от запахов приготовления еды. Также отсутствие проблем при установке объясняется тем, что в устаревающем жилом фонде использовали индивидуальные каналы для воздухообмена. У каждой квартиры была собственная шахта, к которой никто из соседей не может подключиться.

В современных домах, особенно в многоэтажных новостройках, для ускорения строительства и стандартизации воздухообмена используют общую вентиляционную шахту. Конструкция предусматривает ответвления для каждой квартиры и один общий выход воздуха. Если шахта массивная, в ней присутствует несколько каналов, изолированных друг от друга. Это требуется для разделения вентиляции ванной комнаты, туалета, кухни и т.д.

Важно понимать, что законы предназначены исключительно для квартир, где используется газовые плиты. Дело в том, что наличие вытяжки ухудшает работу естественной вентиляции и в квартире может накапливаться газ. Без притока свежего воздуха помещение становиться резервуаром для опасного вещества, а при достижении критической концентрации ситуация переходит в статус взрывоопасный. Варианты «держать открытой форточку» или «помещение постоянно проветривается» не смягчают ситуацию, ведь нельзя постоянно контролировать вентиляцию квартиры. Воздухообмен обязан быть естественным и правильным!

Если все соседи ставят вытяжку, не следуйте их примеру. За несоблюдение правил владелец квартиры будет оштрафован, а также его вынудят демонтировать устройство. Не следуйте глупым примерам, ведь речь идет не про нарушение правил, а про безопасность жизни.

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием.
Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

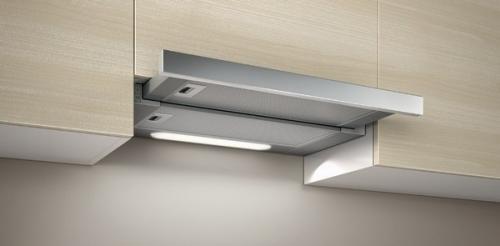

Можно ли выводить вытяжку в вентиляцию. Что теперь делать: запрет на подключение вытяжки от плиты

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

Можно ли выводить вытяжку в вентиляцию. Что теперь делать: запрет на подключение вытяжки от плиты

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку.
Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты .

Подключение вытяжки к розетке. Размещение розетки под потолком

Наиболее распространенным вариантом подключения вытяжки является размещение розетки в непосредственной близости от вилки. То есть под потолком. Многих это сильно смущает, но в этом нет нечего страшного. Ведь нормы ПУЭ этого не запрещают.

Итак:

  • Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
  • Если вы решили производить подключение своими руками (см. Розетка для вытяжки: как выбрать и установть своими руками ), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
  • Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Подключение вытяжки к розетке. Размещение розетки под потолком

Скрытый способ установки розетки вытяжки под потолком

Обратите внимание! Если проводка будет монтироваться в деревянном доме или кухня у вас обшита сгораемыми материалами, то в этом случае правильнее с экономической и затратной точки зрения будет применять открытый способ монтажа проводки как на

  • Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством. Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
  • В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. Мясорубку электрическую как выбрать правильно ), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.
  • Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. Выполняем штробление стен под проводку своими руками ) и прокладываем провод.
  • Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

Вытяжка в вентиляцию на кухне. Вентиляция на кухне: основные правила создания естественной вентиляции + варианты устройства и схемы установки

Невозможно приготовить еду, чтобы на кухне не появились запахи. Если они не покидают комнату, то предметы интерьера впитывают их.

Со временем избавиться от присутствия запахов тяжело. Без грамотного обустройства вентиляции на кухне проблему решить невозможно.

Аргументы «за» вентиляцию

Хозяйки на кухне без вентиляции сталкиваются с рядом проблем, которые нужно исправлять:

  • В комнате скапливаются запахи. Со временем один накладывается на другой;
  • Повышается концентрация влаги;
  • Количество кислорода уменьшается, а углекислого газа возрастает;
  • Предметы интерьера покрываются жирным налетом.

Это маленький список неприятностей. Но все несчастья можно миновать, если грамотно организовать вывод грязного воздуха. Другими словами, монтируется система вентиляции на кухне.

Требования к вентиляции для квартир и дома

Обустройство системы вентиляции не проводиться произвольно. Существуют санитарно-гигиенические требования:

  • В ванной и в кухне вентиляционные системы не пресекаются, чтобы поток воздуха одного помещения не пересекался с движением воздуха с другой комнаты.
  • Вентиляция для ванной, туалета, кухни не соединяется с общеобменной схемой проветривания жилой части.
  • Вывод воздуха с туалета и кухни на улицу проектируется через вентиляционные шахты в квартирах, и через крышу в частном домостроении.
  • На кухне воздух повторно используется без ущерба для здоровья после его прохождение через рециркуляционную вытяжку.
  • Проем вентиляции на кухне запрещено закрывать. Часто это делается трубой вытяжки для кухни с отводом в систему вентиляции.
  • На кухне организовывается приток свежего воздуха.

Проектирование вентиляционной системы

Проект частного домостроения или многоквартирного дома без организации системы естественной вентиляции не будет принят в соответствующих организациях.

Для вывода скопившейся влаги, теплового потока, неприятных запахов планируются вентиляционные вытяжные каналы.

Приток свежего воздуха осуществляется естественным путем, или через организованные каналы около окна.

Вентиляционная система на кухне с газовой плитой

На кухне с газовой плитой скапливается угарный газ. Он не имеет запаха и легче воздушной массы. Поэтому его скопление под потолком человек не может определить.

Система вентиляции в этом случае и призвана отводить угарный газ.

Важно:

  • Если же система загрязнена мусором и пылью, то газ выводиться медленно.
  • Кроме того, если отвод в вентиляцию от вытяжки для кухни, смонтированной над плитой, закрывает полностью отверстие вентиляции, то проветривание комнаты естественным путем так же снижается в разы. Отработанный воздух скапливается.

Для кухни с газовой плитой рекомендуется смешанное вентилирование. Совмещается естественный вывод отработанного воздуха с локальным принудительным удалением.

Принцип фильтрации у вытяжки без отвода в вентканалы

Плита на кухне может быть смонтирована на таком расстоянии от проема вентиляции, что отводы к нему подводить неудобно. Решить проблему можно вытяжкой для кухни без отвода в вентиляцию.

В основе работы такой установки – фильтрация грязного отработанного воздуха. После этого его можно вторично использовать без ущерба для здоровья.

Главная деталь конструкции – фильтры. Они используются для очистки воздуха от жира, скопления влаги, снижают концентрацию неприятных запахов.

Работают фильтры двух видов:

  1. Решетки из пластика или металла очищают поступающий поток воздуха от жира, масла, пыли, влаги. Эти грубые фильтры используются многократно.
  2. Угольные фильтры с адсорбирующими свойствами более тщательно очищают воздух. Они работают эффективнее, если меняются часто (1 раз в месяц минимум). Если этого не делать, то прохождение потока воздуха снижается.

Чистый воздушный поток вытягивается с рециркуляционной вытяжки мощным вентилятором, которым оснащена кухонная установка.

Производителями выпускаются по своей конструкции плоские, встраиваемые, подвесные и наклонные вытяжки для кухни без вентиляции. Встраиваемая модель выбирается для кухни с оригинальным дизайном. Подвесные нравятся своими небольшими габаритами. Наклонная модель признана более эффективной.

Подключение вытяжки с сохранением естественной вентиляции. Какую вытяжку купить, чтобы проблем не было

Вариантов тут несколько. Важно понимать,

Вытяжки для кухни с фильтрами и дополнительными решетками

  • Вытяжка с встроенным прибором, обеспечивающий естественную тягу. Это приборы, в теле которых (в нижней части канала, отводящего от раструба воздух) имеется решетка. Это и есть необходимое устройство;
  • Специальные вытяжки встроенного типа. Они вмонтированы в столешницу и никоем образом не мешают естественной вентиляции;
  • Простые вытяжки с угольным или жировым фильтром. Такие приборы не подключаются к вентиляции вообще, поэтому и не сказываются на тяге. Кстати, такие варианты куда дешевле классических, их легко установить и места они займут немного;
  • Предусмотреть два разных обособленных воздуховода. Один будет работать на отток, а второй на приток. Вытяжку подключают к одном отводу, а ко второму присоединяют решетку с обратным клапаном. Но изготавливать такие отводы можно только по индивидуальным показателям (размерам и типу решетки).

Как видите, естественная вентиляция – это не такая и простая тема. Изучить здесь придется приличное количество документов и данных, чтобы обеспечить свою кухню комфортным воздухообменом и не навредить соседям по вентшахте.

В Любом случае, мы рекомендуем консультироваться со специалистами и узнавать у свой управляющей компании технические характеристики вашего вентиляционного канала общего назначения. И уже после заниматься поисками, покупкой и установкой вытяжки.
