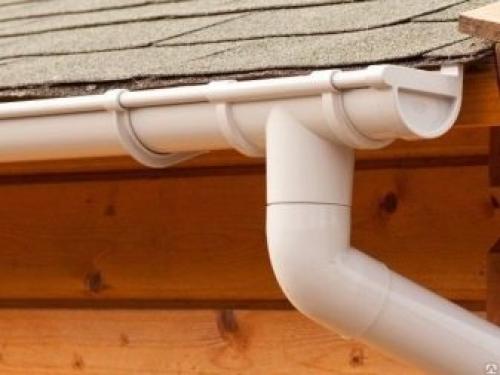

Монтаж водосточной системы на мягкую кровлю. Как правильно подобрать нужное крепление?

Монтаж водосточной системы на мягкую кровлю. Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны , на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
• Хомуты — специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

В продаже вы найдете крюки двух видов:

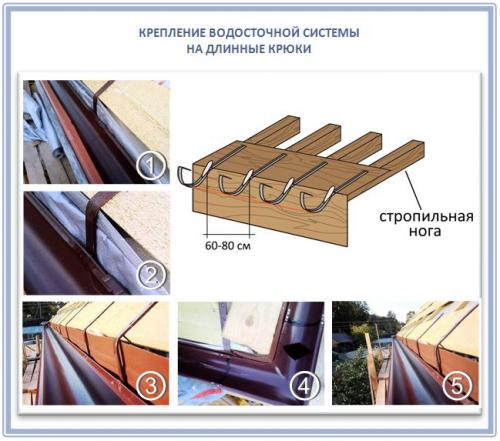

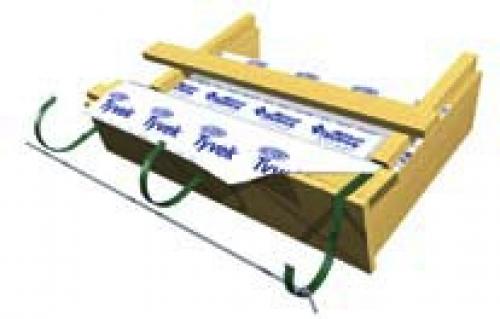

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

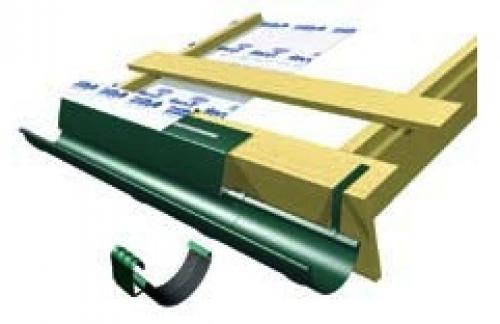

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

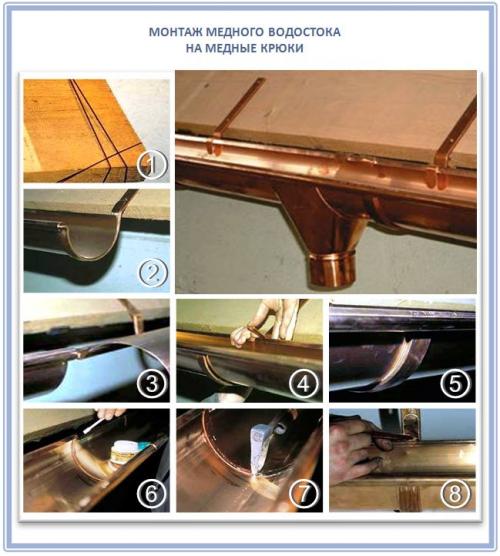

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

Монтаж водосточной системы расценки. Какие детали лучше выбирать

В независимости от того, устанавливаете систему вы самостоятельно, либо обратились к специалистам, перед вами возникнет вопрос: «какой вид устройства выбрать?». Выбирать, не зная все виды, не стоит. Предварительно нужно определиться с подходящим вариантом и только после этого определяться. Обязательно нужно учитывать основные требования и нормы, касающиеся габаритов крыши и скатов, с которых жидкость будет попадать в желоба.

Чем больше площадь здания, тем больше должны быть трубы и лотки. Поэтому перед тем, как сделать точный выбор, потребуется замерять параметры крыши. Также следует учесть такие основные показатели:

1. Если площадь поверхности не более чем 50 кв. метров , тогда требуется устанавливать трубы диаметром на 75 мм, шириной 10 см.
2. Для площади до 100 м² , рекомендуется применять желоба – 12 см, трубы до 10 см.
3. Если поверхность ската более 100 метров квадратных , тогда трубы нужны до 15 см, а желоба до 20 см.

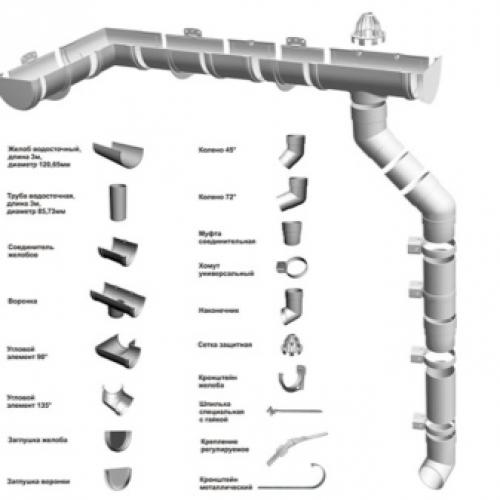

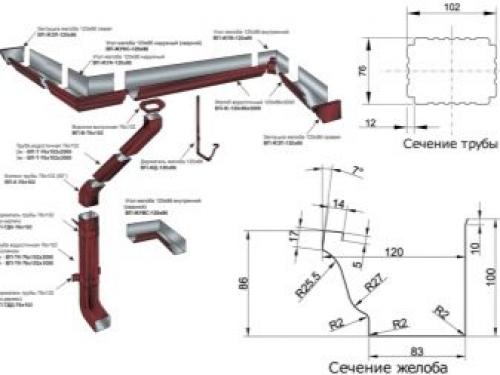

Примерная схема сборки водосточной системы Источник bydlokoder.ru

Стоит помнить о том, что цена данных деталей, зависит от ширины и диаметра. Чем больше показатель, тем дороже будет стоить выбранный элемент. Соответственно и цена за работу в Москве по монтажу водосточной системы может быть выше. Если вы не сталкивались с этим и не способны все грамотно измерить, однозначно нужна помощь специалиста. После того, как мастера произведут все замеры, они определят точную стоимость необходимого материала и цену работы.

Разновидности водосточных систем

В магазинах существует большое количество видов водосточных установок, которые отличаются между собой по параметрам, сырью, из которого созданы, и компанией-производителем. Какой именно выбрать вариант, зависит от потребностей клиента и финансовых возможностей.

Если у вас достаточное количество средств, тогда однозначно стоит остановить свой выбор на изделиях из металла в полимерной пленке. Это самый надежный и долговечный вариант, но цена высока – от 600 рублей за метр квадратный. Но просуществовать он сможет минимум 15 лет. При изготовлении применяют качественную сталь, которую с двух сторон покрывают полимером. Благодаря этому водосточную систему можно применять при агрессивных погодных условиях. Подобрать изделие возможно в любом оттенке, который подойдет к зданию. К достоинствам такого изделия можно отнести:

• прочность ;
• долговечность ;
• стойкость к образованию коррозии.

Схема распределения водосточных каналов и стоков на доме Источник strojbum.ru

Кроме этого, есть и другие варианты: из оцинкованного металла, пластика. Эти два вида гораздо дешевле предыдущего, их стоимость варьируется от 350 рублей до 600 за кв. м. С ними очень легко работать, и они также отличаются долговечностью, но конкурировать с изделием из металла в полимере они не способны.

Выбрать установку можно с различным сечением трубы: квадратное или круглое. Второй тип обладает эстетичным видом, и работать с ним проще. Квадратный вид стоит немного дешевле, чаще всего его используют в зданиях, которые обладают нестандартными формами. Стоимость от вида сечения никак не зависит, любой из этих вариантов по цене не превышает 1200 рублей.

Сточные профили для водосточной системы Источник ms.decorexpro.com

Установка водосточной системы на крыше: комплектующие и этапы работ, фото

Этапы установки водостоков

При установке желобов мастера должны руководствоваться таким алгоритмом действий.

• Для начала устанавливаются держатели для слива . Главное, чтобы был обеспечен наклон. Для этого одна сторона должна быть прикреплена на самой высокой точке, затем будет натянут шнур, по которому будут устанавливаться оставшиеся держатели.

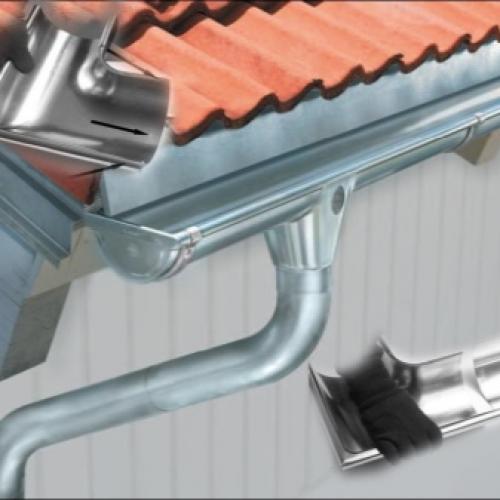

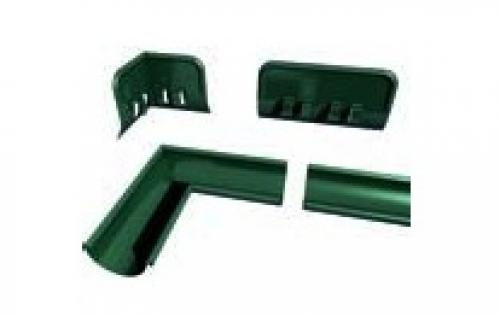

• Затем происходит монтаж заглушки для желоба . Чтобы заглушка не выпадала, ее крепят специальными заклепками. Заглушки имеют резиновые уплотнители, обеспечивающие водонепроницаемость. Все стыки должны быть промазаны герметиком.

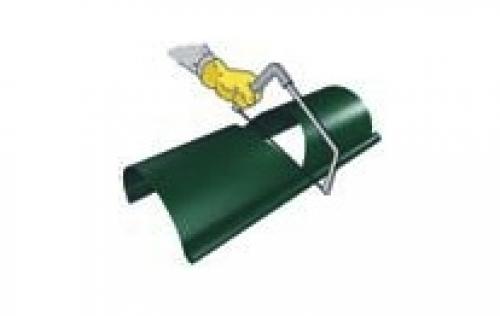

• Монтаж воронок в желоб . Для этого вырезается отверстие в трубе и вставляется воронка.
• После этого мастера производят основной монтаж системы . Желоб ставится в держатели и фиксируется при помощи специальных пластин. Затем происходит соединение желобов с трубами. Завершающий этап – установка сливного колена. Это требуется делать в нижней части трубы.

Монтаж канала водостока производится под легким наклоном Источник mtgutterssa.com

Окончательная цена монтажа водосточной системы на крыше зависит непосредственно от выбранного предприятия. Но в среднем стоимость колеблется от 300 до 700 рублей.

Монтаж водосточной системы своими руками. По каким причинам водосток приходится монтировать после установки кровельных материалов

Ситуация номер 1: решение монтировать водосточную систему после установки кровельного покрытия оправдано только в одном случае: если это предусмотрено строительным проектом. Так бывает достаточно редко и на все вопросы строителей ответы в этом случае дает используемая строительная технология.

Ситуация номер 2: кровля еще цела и, по всей видимости, может прослужить еще ни один год. Чего нельзя сказать о водосточной системе, которая уже порядком изношена, а в некоторых местах дает обильную течь. Такая ситуация тоже не редкость, но выход из нее зачастую требует нестандартных решений, ведь демонтировать уже эксплуатируемую кровлю – себе дороже (ее можно, просто-напросто, испортить).

Ситуация номер 3: и, наконец, неоправданным, но вынужденным такой подход становится по причине обстоятельств непреодолимой силы.

nik11666

Участник FORUMHOUSE

Бригада сборщиков поставила дом из клееного бруса. Денег на водослив и его установку уже не осталось, но я попросил бригадира, чтобы они сделали подготовку для их установки в будущем. Как выяснилось позже, из-за особенностей конструкции карнизного свеса закрепить крюки водостока стандартными способами невозможно.

Как видно на фото, кровельный материал (в данном случае – это еврошифер) слишком сильно выдается за пределы карниза, что не позволяет прикрепить крюки водостоков даже к ветровой доске.

В данном случае было принято решение снять софиты (раскрыть нижнюю плоскость карнизного свеса) и прикрепить крюки водостока непосредственно к стропилам. Это и есть первый способ установки водостоков на крышу, покрытую кровлей.

Устройство водосточной системы кровли. Особенности

Водосточная система – это компонент, который направлен на сбор и отвод атмосферных осадков и талой воды. Система организует сбор воды на крыше, обеспечивая защиту фундамента и стен от разрушительного воздействия влаги.

Современные водостоки могут собирать и отводить дождевые воды с кровли, которая характеризуется сложными формами или конструкциями. Желоба с трубами могут обладать разной длиной, диаметром, формой (существуют изделия в форме прямоугольника, круга и трапеции). Такое качество позволяет обустроить водосточную систему под любую кровлю. В современных водостоках присутствуют все компоненты, которые потребуются для оперативного и качественного монтажа.

Помимо обеспечения защиты, водосток обладает эстетической составляющей и способен стать украшением фасадной части сооружения, выделяя кровлю и придавая законченный образ зданию.

Современная водосточная система нацелена на длительную и безупречную эксплуатацию. В водостоке присутствует воронка, желоба, водосточные трубы, которые при грамотном монтаже отвечают за сбор атмосферных осадков и их дальнейший вывод в ливневку. Ключевая задача водостока – это исключение брызг и отведение влажности от фундамента сооружения.

В продаже присутствуют не только круглые трубы и желоба, но и изделия с прямоугольной формой. Они обладают не только необычным дизайном, но и определенными особенностями, которыми не может похвастаться круглая конструкция.

Особенности прямоугольных изделий:

• Аккуратный вид . Вспомогательный кожух надевается на желоб, скрывая таким образом систему. Изделие придает зданию эффект цельной крыши.
• Пропускная способность. Из-за своих геометрических особенностей квадратная форма способна пропустить большее количество воды по сравнению с круглой.
• Устойчивость к повышенным нагрузкам. Подобные желоба способны выдержать замерзшую воду, а также увеличенное количество осадков.
• Усложненный монтаж. Установка такой системы сопровождается дополнительными сложностями, которые заключаются в использовании герметиков и заклепок.
• Квадратные водосточные системы обладают повышенной стоимостью в отличие от круглых изделий.
• Водосточные системы считаются незаменимым компонентом в регионах с повышенной влажностью . Однако при использовании в местах, где дожди появляются не так часто, подобные системы обойдутся слишком дорого. Применение водостоков в таком случае будет оправдано только привлекательной и оригинальной внешностью.

Монтаж водосточной системы Альта-Профиль. Монтаж водостоков Альта-Профиль своими руками. Рекомендации специалистов.

 — это один из важнейших элементов кровельной системы. Его отсутствие гарантирует неминуемый и довольно скорый износ фасада и цоколя из-за негативного воздействия атмосферных осадков.

Внешняя водосточная система Альта-Профиль для небольших строений легко справится с этой угрозой. Кроме того, она сразу преобразит Ваш дом и добавит ему эстетической завершённости. Купить водостоки в Самаре и Тольятти белого и коричневого цветов по очень выгодной цене Вы можете в магазинах «СТРОЙФОРМАТ» .

Сразу после покупки водосточной системы встаёт вопрос о её монтаже.   Грамотно установленные водостоки способны верой и правдой прослужить вам свыше 25 лет.  Вы можете самостоятельно заняться их установкой или же прибегнуть к помощи профессиональных  .

”Если же Вы решили сами справиться с этой задачей, мы охотно поможем Вам с ней разобраться и раскроем несколько профессиональных секретов.”

Подробно разберём процесс монтажа водостоков.

Итак, какие же инструменты понадобятся нам для работы?

— рулетка, линейка и карандаш для разметки;

— гвозди, молоток, отвертка, шурупы;

— дрель, шуруповерт;

— шнур или шпагат;

— ножовка по металлу.

Существует 2 метода монтажа водостока Альта-Профиль.

1. Собрать всю систему на земле, а затем закрепить её в заранее установленные по фасаду здания кронштейны. Советуем Вам использовать этот метод для относительно небольших построек, в остальных случаях на помощь приходит метод №2.

2. Собрать систему прямо на здании сверху вниз.

Обратим внимание на второй метод монтажа водостоков, как на более распространённый.

Шаг 1. Установка кронштейнов желоба.



Если Вы хотите крепить водосток к стропилам, настоятельно советуем использовать исключительно кронштейны из металла.  Когда Вы будете крепить первый и последний кронштейн, помните, что нужно обязательно оставлять минимальный технологический зазор в 20 мм (Рис.1). Крайние кронштейны следует установить на расстоянии 15 см от краев крыши. После этого нужно натянуть шнур между внешними концами этих кронштейнов, по нему нужно будет выровнять другие кронштейны через каждые 60 см друг от друга с учетом направления отвода воды, чтобы обеспечить нужный наклон.

В случае крепления системы на лобовую доску, кронштейны из ПВХ подойдут идеально.

Удостоверьтесь, что лобовая доска закреплена ровно, в противном случае внешний вид готового водостока может пострадать.

ВАЖНО! Лобовую доску, как и кронштейны, следует крепить перпендикулярно горизонтальной поверхности земли. Пренебрежение этим правилом приведёт к повреждению элементов водостока в процессе их установки.

Нанесите на доску отметки в тех местах, где будут крепиться кронштейны желоба.

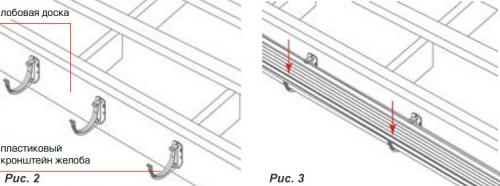

Начните с установки крайних пластиковых кронштейнов, закрепите их на расстоянии 150 мм от краёв крыши. Затем между наружными концами кронштейнов натяните шнур. Другие кронштейны крепятся на шурупы через каждые 60 см. Для отвода воды к воронке важно не забывать оставлять уклон при монтаже.

Шаг 2. Установка желоба.

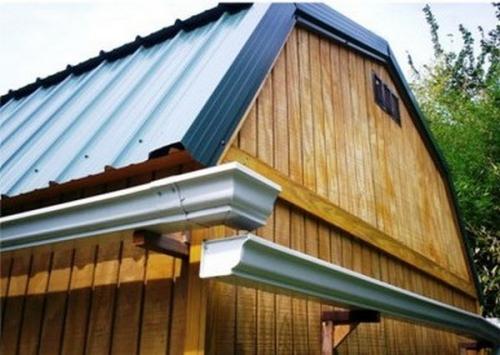

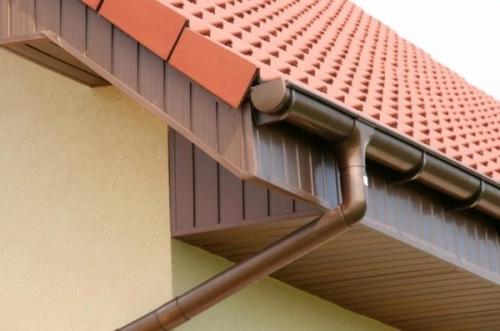

Монтаж водосточной системы на готовую крышу. 8 способов установить водостоки, если крыша уже покрыта

При строительстве дома возможно упущение такой работы как установка водостоков. Крыша сделана, кровля лежит. Благодаря различным системам установки водостоков существует возможность монтажа водосточной системы на готовую крышу.

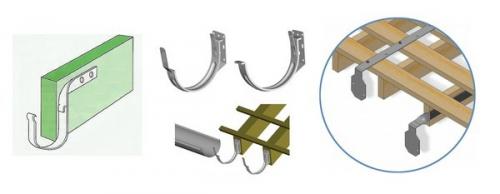

Варианты крепления водосточной системы на готовую крышу

При некоторых способах крепления водостока необходимо освобождать нижний край крыши от кровли. Существуют следующие способы установки водоотвода:

Прикрепить к лобовой доске

Для крепление водосточной системы к лобовой доске находящейся под краем кровли в вертикальном положении крепятся крюки после предварительной разметки и их подгонки.

Крепежи бываю двух вариантов:

1. короткий крюк (карнизный), устанавливающийся на доску;
2. металлическая планка с пазом, на которую устанавливаются крепежи.

После установки системы под склоном в сторону слива воды в нижней части устанавливается разъесть в виде воронки и труба, идущая вниз к колодцу либо канаве. Одна воронка устанавливается на 50 метров в квадрате или на каждый склон крыши.

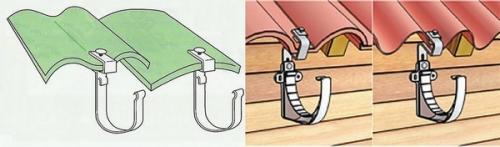

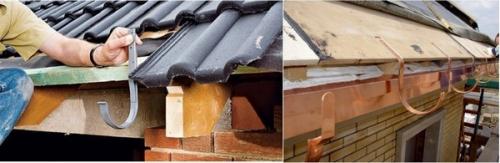

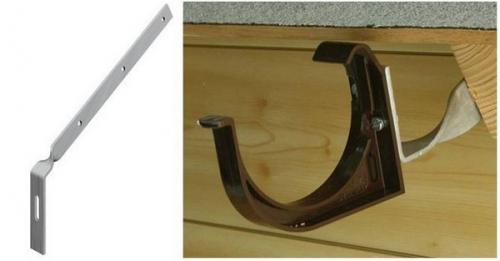

К стропилам

Крепление водостока к стропилам или обрешетке происходит следующим образом. Для такой работы нужны длинные крюки под желоб.

Их длинный хвост изгибается под нужным углом и крепится шурупами под кровлю крыши. Правила соблюдаются те же, что и при креплении на ветровую доску.

Установить на кровельное покрытие

К краю кровельного покрытия устанавливается водосток в том случае, если материал кровли твердый.

Если крыша закрыта обычным профильным железом, не стоит на его край вешать водоотвод. В противном случае железо изогнет.

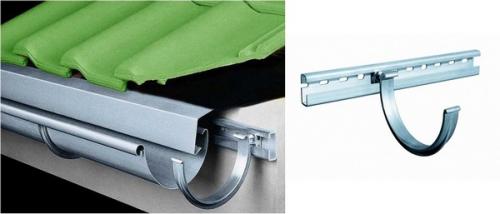

Повесить на дополнительные кронштейны

Установка с дополнительным длинным кронштейном является наиболее простой в плане установки, но значительно отличается по себестоимости.

Представляет планку с пазом, в котором размещаются крюки и двигаются по ее длине. При закреплении планки под нужным наклоном крюки выставляются на определенном расстоянии друг от друга и крепятся.

Закрепить с помощью удлинителя

Крепеж с дополнительным длинным кронштейном в виде пластинки. Очень удобная вещь, если крепление происходит в труднодоступном месте.В противном случае кронштейн можно снять и произвести крепление короткого крюка.

Смонтировать на костыль

Способ крепления на костыли очень прост. Он производится при помощи штырей в стену, если строение не позволяет закрепить желоб на ветровой доске.

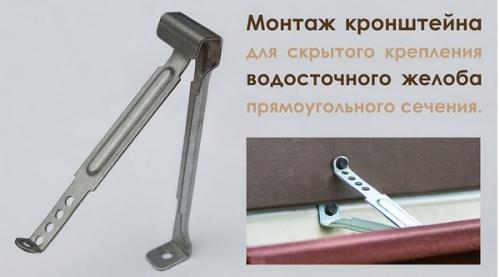

Скрытые кронштейны

Невидимые кронштейны идут в комплекте с фирменными системами водоотвода. Они такого же цвета, как и желоб, он крепится на них так, что их не заметно.

Демонтировать часть кровли

Снимается начальный ряд покрытия, при мягкой кровли делают углубление в фанере и устанавливают длинные или регулируемые кронштейны.Вторые отличаются от основных тем, что после крепежа их можно при помощи болта отрегулировать в нужное положение.

Советы и рекомендации эксперта

При установке водостока с боковой стороны дома необходимо соблюдать следующие рекомендации:

1. При креплении желоб должен находиться под небольшим уклоном в сторону слива воды примерно 4 миллиметра на метр системы, чтобы вода не стояла, а стекала.
2. 2/3 желоба должны выступать за край кровли. Это необходимо для того, чтобы скатывающаяся вода с крыши попадала в желоб, а не вылетала за его пределы на землю.
3. Желоб должен находиться ниже линии ската на 30 миллиметров, чтобы его не сбило падающим снегом с крыши.
4. Крюки для крепления водосточной системы устанавливаются на расстоянии 50-60 сантиметров. Можно чаще для более тщательного крепления, реже не рекомендуется. В местах раздвоения колена, стыка желоба или его поворота крюки ставятся по обе стороны изгиба (стыка) на расстоянии 10 сантиметров каждый.
5. Для ровного расположения водостока сначала вымеряется и отмечается ровная линия под углом, либо натягивается шнур. Потом по линии крепятся крюки.
6. Вертикальная труба водостока, идущая от верхнего желоба к земле, устанавливается ближе к стене здания так, чтобы ее можно было закрепить специальными держателями в нескольких местах.

Монтаж водосточной системы технониколь. Монтаж пластиковой водосточной системы для скатной крыши

Водосточная система

Основные принципы монтажа:

• Наклон желоба к воронке должен быть 10 мм на 3,5 метра длины желоба.
• Вода с капельника должна попадать в центральную треть желоба.

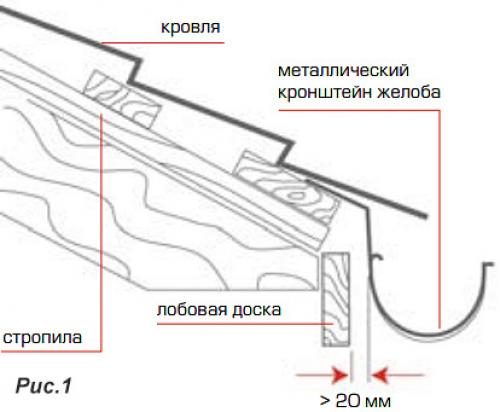

• Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Подробный монтаж водосточной системы рассмотрен в

Этапы монтажа водосточной системы

Этап 1. Разметка

Определите места крайних кронштейнов на карнизе. Отметьте эти места.

ВАЖНО!

Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

ВАЖНО!

Необходимое количество водоприемных воронок определяют по плану кровли. При расчете количества водоприемных воронок необходимо соблюдать следующее правило: минимум одна воронка на 50 м²ската. При этом на скат должно приходиться не менее одной водоприемной воронки.

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2. Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

• Пластиковый кронштейн к лобовой доске

• К стропильным ногам через металлический удлинитель кронштейна боковой (применяется, когда монтаж кровли уже закончен).

• К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

ВАЖНО!

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил, рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3. Установка водосточных жёлобов

Вставьте жёлоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны жёлоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

Установите водосточные жёлоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение жёлоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

При необходимости соединить два жёлоба установите соединитель жёлоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте жёлоб в соединитель жёлоба до обозначенной линии. Соединение жёлоба с кронштейном необходимо производить в направлении «изнутри-наружу».

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного жёлоба. Распил жёлоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Монтаж водосточной системы Металл Профиль. Установка водостока Металл Профиль

Технология установки водосточной системы Металл Профиль - Престиж и Модерн.

Металлическаявыпускается в нескольких сериях:

• Престиж - трубы и желоба круглого сечения.
• Модерн - квадратные трубы и фигурные желоба.

Их установка имеет как сходства, так и свои особенности.

Перечень необходимого инструмента

Чтобы начать монтаж, понадобятся:

• рулетка (длина не менее 3 м),
• маркировочный шнур,
• ножовка по металлу,
• молоток,
• отвертка универсальная,
• трубные клещи,
• крюкогиб.

Для резки деталейнекоторые «мастера» используют "болгарку". Мы не рекомендуем это делать. Из-за нагрева полимерное покрытие на металле будет повреждено и внешний вид испортится.

Монтаж прямоугольного водостока МП Модерн

Инструкция по монтажу

Монтаж водосточной системы

Водосточная система МП Престиж устанавливается по правилам, схожим для всех водостоков круглого сечения.

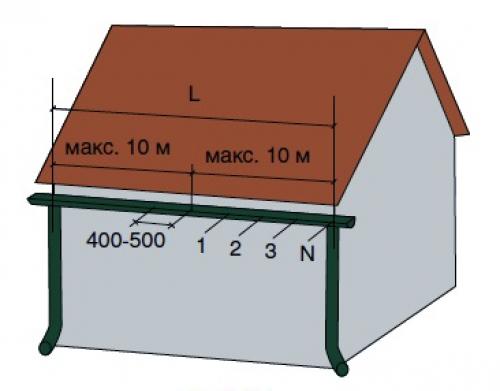

Крепление держателей желобов Расстояние между держателями – 400-500 мм. Они должны крепиться к стропилам. Если стропила поставлены со стандартным шагом 800-1000 мм, то держатели надо крепить ко всем стропилам и между ними – на доски обрешетки.

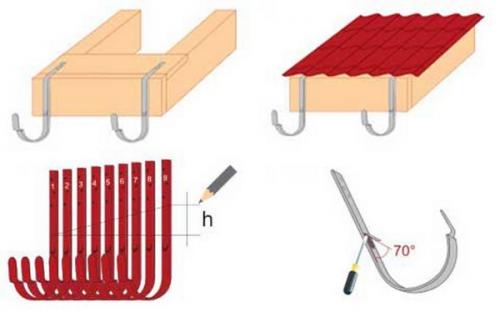

Разметка уклона желоба Пронумеровать держатели от середины желоба или от заглушки до выпускной воронки. Отметить на каждом держателе место загиба. Уклон желоба – 2.5мм на 1м. Одна водосточная труба должна обслуживать не более 10 метров желоба.
Установка держателей Загнуть держатели в соответствии с разметкой. Установить первый и последний держатель. Между ними натянуть шнур. Остальные держатели поставить так, чтобы они касались этого шнура. Если загибать держатели без крюкогиба, то уйдет больше времени и крюки не будут иметь правильной геометрии.
Подготовка желоба к установке Собрать желоб необходимой длины из нескольких частей, при необходимости – отпилить лишнюю длину ножовкой по металлу. Но до установки на кровлю не соединять части между собой. V-образное отверстие шириной 100мм для воронки водослива выпилить на расстоянии 150мм от края.

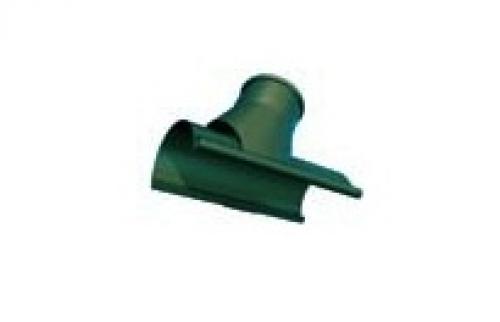

Крепление выпускной воронки Внешний край воронки завести под загиб желоба водоотлива на лицевой стороне. После того, как воронка будет плотно прижата, загнуть лепестки фланца воронки на внутреннюю кромку.
Монтаж желоба Установить все части водосточного желоба на держатели и закрепить. После этого закрепить карнизную планку на обрешетке. Ее нижний край должен опускаться в желоб водослива. Нижний край подкровельной гидроизоляции завести поверх карнизной планки. Тогда вся вода с кровли и конденсат из подкровельного пространства будет попадать в водослив.
Соединение желобов Секции должны соединяться одна с другой с нахлестом 25-30мм. В местах стыковки крепятся соединители желоба. Задний фланец соединителя цепляется за внутренний край, соединитель прижимается к нему и защелкивается на замок. Резиновые уплотнители обеспечивают герметичность соединения.

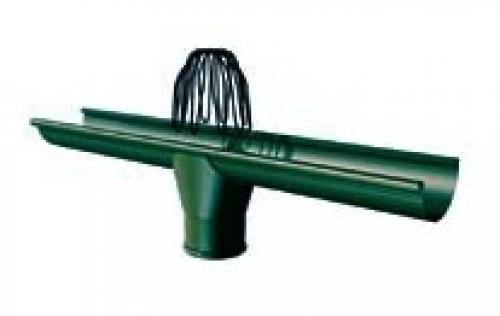

Установка паука Паук – это сетчатая конструкция, она предназначена для защиты водослива от мусора. Ставится в водосточный желоб в отверстие выпускной воронки.
Ограничитель перелива На участках крыши, где есть ендовы и примыкания, сток воды усиливается – возможен перелив через стенки желоба. Чтобы его исключить, в этих местах устанавливаются ограничители перелива.
Установка соединительной трубы Используется для соединения между собой двух колен водосточной трубы. Длина соединительной трубы определяется по месту. Наличие обжатия с двух сторон позволяет использовать половинки одной соединительной трубы в двух местах водосточной системы кровли.
Установка водосточной трубы Прикрепить к стене дома держатели. Они ставятся вверху и внизу трубы, а также в местах соединения водосточных труб. Длина трубы определяется по месту. Фиксация ее в держателе – с помощью замка. Расстояние от сливного колена до отмостки – около 300 мм. Вся вода из водоотвода должна беспрепятственно попадать в дренажную систему – это одно из условий защиты фундамента дома от размытия.
Тройник водосточной трубы Если к одному сливному колену подходят трубы от двух выпускных воронок, применяют тройник. Этот тройник соединяется с коленом так же, как и водосточные трубы – у него обжатие снизу. Подводить боковую трубу можно под различными углами – благодаря широкому раструбу тройника.
