H1 Введение

Циркулярный насос является важным компонентом системы отопления, обеспечивающим циркуляцию теплоносителя между нагревателем и радиаторами. Выбор подходящего насоса является ключевым моментом для эффективного функционирования системы отопления. В этой статье мы рассмотрим простой и понятный подход к выбору идеального циркулярного насоса для системы отопления.

H2 Типы циркулярных насосов

Существует несколько типов циркулярных насосов, каждый из которых имеет свои особенности и преимущества.

H3 Пульсные насосы

Пульсные насосы работают на основе пульсирующего потока теплоносителя. Они отличаются высокой эффективностью и компактными размерами, но могут создавать дополнительные вибрации и шумы.

H4 Статические насосы

Статические насосы работают на основе постоянного потока теплоносителя. Они более тихие и устойчивые, но имеют меньшую эффективность и большие размеры.

H5 Выбор типа циркулярного насоса

Выбор типа циркулярного насоса зависит от конкретных условий и требований к системе отопления. Если вам необходимо обеспечить высокую эффективность и компактность, то лучше выбрать пульсирующий насос. Если вам важно тишина и устойчивость, то лучше выбрать статический насос.

H2 Параметры циркулярного насоса

Кроме типа, важными параметрами циркулярного насоса являются его производительность, напор и энергопотребление.

H3 Производительность циркулярного насоса

Производительность циркулярного насоса определяется его объемом и частотой вращения. Объем насоса зависит от размера системы отопления, а частота вращения зависит от требований к тепловыделению.

H4 Напор циркулярного насоса

Напор циркулярного насоса определяется его мощностью и расходом. Мощность насоса зависит от требований к тепловыделению, а расход зависит от размера системы отопления.

H5 Энергопотребление циркулярного насоса

Энергопотребление циркулярного насоса зависит от его мощности и эффективности. Чем выше эффективность насоса, тем меньше энергопотребление.

H2 Выбор идеального циркулярного насоса

Чтобы выбрать идеальный циркулярный насос для системы отопления, необходимо учесть все вышеперечисленные параметры и требования к системе отопления.

H3 Таблица выбора циркулярного насоса

Для упрощения выбора циркулярного насоса, можно использовать следующую таблицу:

Тип системы отопления	Объем системы отопления	Требования к тепловыделению	Тип циркулярного насоса
Статическая	Меньше 50 м3	Низкое	Статический
Статическая	Больше 50 м3	Низкое	Пульсирующий
Статическая	Больше 50 м3	Высокое	Статический
Пульсирующая	Меньше 50 м3	Низкое	Пульсирующий
Пульсирующая	Больше 50 м3	Низкое	Пульсирующий
Пульсирующая	Больше 50 м3	Высокое	Статический

H3 Список факторов для выбора циркулярного насоса

• Тип системы отопления
• Объем системы отопления
• Требования к тепловыделению
• Производительность циркулярного насоса
• Напор циркулярного насоса
• Энергопотребление циркулярного насоса

H2 Заключение

Выбор идеального циркулярного насоса для системы отопления является важным моментом для эффективного функционирования системы отопления. Выбор типа циркулярного насоса и его параметров должен быть основан на конкретных условиях и требованиях к системе отопления. Использование таблицы и списка факторов для выбора циркулярного насоса поможет сделать правильный выбор.

Связанные вопросы и ответы:

Что такое циркулярный насос для системы отопления

Ротор циркулярного насоса для отопления находится непосредственно в перегоняемой среде. Корпус может быть выполнен из чугуна или других металлов – цветных, алюминия, бронзы. Подвижная часть движка расположена в специально сконструированном стакане и намертво прикреплена к вращающемуся элементу – крыльчатке. Так она изолируется от статора.

Особенность циркуляционного насоса – возможность установить в конструкцию, как металлический вал, так и керамический. Крепится он в подшипниках, детали их могут также быть созданы из перечисленных материалов. Патрубки устройства расположены на улитке и крепятся специализированными болтами. При покупке нужный ключ должен идти в комплекте.

Спереди присутствует пробка, которая позволяет по мере необходимости стравливать лишний скопившийся в системе воздух. Делать так не обязательно, так как устройство циркуляционного насоса автоматически удаляет излишки газа с помощью воздухоотводчика. Также на многих изделиях такого характера имеется коробка подключения, позволяющая управлять мощностью.

Существует у «мокрых» аппаратов и весомый недостаток – небольшой КПД. «Сухие» насосы имеют его в районе 70-80%, а вот с погружением ротора в воду этот показатель падает до 50 %, а максимально поднимается до 55%, что, впрочем, вполне достаточно для отопления жилой площади.

При этом такие циркуляционные насосы для отопления имеют и преимущества:

• Жидкость, которая попадает на подвижную часть движка, является и смазкой, и охладителем деталей, что дает возможность избегать стирания и перегрева, а значит увеличивать срок службы изделия.
• После запуска, циркуляционный насос автоматом удалит лишний воздух из общей системы;
• Собирается модульно, поэтому при поломке не нужно менять весь прибор, достаточно заменить только изношенный элемент;

• Маломощность имеет и свои плюсы в данном случае – насос для отопления или водоснабжения потребляет совсем мало электричества;
• Современные модели имеют несколько режимов, что также позволяет использовать их экономично;
• Не шумит и не издает никаких посторонних звуков, что важно в бытовых условиях;
• Нет необходимости в регулярном техническом осмотре и обслуживании;
• В конструкции используется термодатчик, который при необходимости поможет регулировать температуру и экономить;
• Есть настройки автоматического пуска, что тоже дает сэкономить и не изнашивать прибор в то время, в которое он не нужен.

Какие факторы следует учитывать при выборе циркулярного насоса для системы отопления

Как подобрать циркуляционный насос для системы отопления частного дома , и какие для этого нужно знать параметры. Поскольку насос – это силовой агрегат, то первым критерием выбора будет его мощность. Далее определяемся с типом ротора, и в последнюю очередь, с типом управления.

Для определения мощности необходимо знать параметры отопительной системы. Для крупных объектов: промышленных, многоэтажных – проводится измерения. В частных домах такая точность не нужна, поэтому достаточно знать:

• Производительность котла . Расчет производится теоретически по формуле: W тепловая котла * К пропускной способности (1л/мин=60л/час). Для 25 кВт 25*60= 1500 л/час; для 40 кВт 40*60= 2400 л/час.

Характеристики котла, которые можно использовать для предварительных расчетов, указываются в инструкции Источник torg.ukr.bio

• Напор . Указывается в метрах водяного столба. Для этого расчета нужно измерить общую протяженность контура и умножить на коэффициент 0,6 (10 погонных метров соответствуют 0,6 м в.ст.). Для контуров одноэтажного дома достаточно стандартного оборудования 6 м в.ст., в то время как 2;- и более этажей требуют установки станции или нескольких насосов.
• Тип ротора . Влияет на стоимость и последующее обслуживание. Увеличенный КПД позволяет использовать его в сложных системах. Но с учетом возможности удаленной установки и регулярного обслуживания.
• Управление . Также влияет на стоимость самого агрегата, но удобство и эффективность с лихвой покрывают это недостаток. В сложных системах рекомендуется использовать только этот тип управления.
• Клапан сброса давления и воздуха . Устанавливается не во всех моделях, но за эту функцию можно и переплатить, так как она предотвращает включение насоса «всухую» и обеспечивает безаварийную остановку при отключении электроэнергии (вода нагревается до критической температуры, увеличивается давление и открывает выпускной клапан).

Клапан сброса давления может быть установлен отдельно Источник ro.decorexpro.com

Насосы для септика: разновидности и применение, как правильно выбрать, популярные бренды

Производители

Насосы этой категории, вне зависимости от фирмы, после окончания эксплуатационного срока подлежат замене, так как велика вероятность остановки из-за внезапных поломок. Разделение агрегатов проводится по производителям, так как каждый из них акцентирует внимание на производительности, стоимости и надежности, то и конечные характеристики насоса отличаются.

Европейские – как правило, все работают в среднем или высоком ценовом сегменте и предлагают высокое качество. Снижение цены происходит за счет оптимальных конструктивных решений и маркетинговой политики, в том числе и переноса производства в Китай.

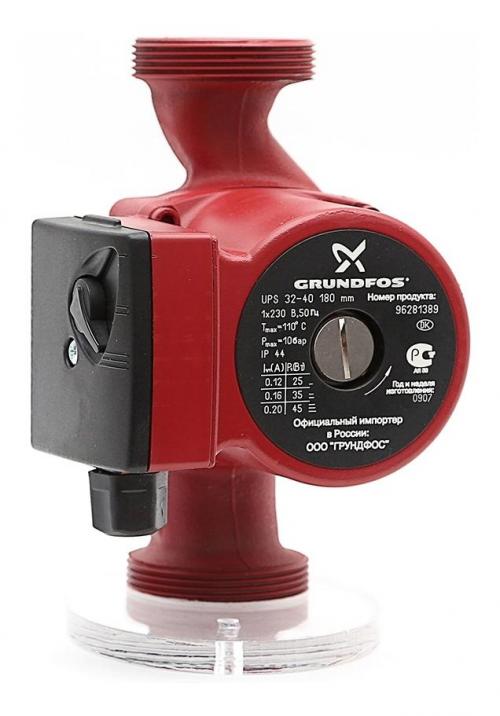

• Высоким качеством и работоспособностью выделяется немецкий производитель Grundfos – эти модели оснащаются энергосберегающими технологиями. Заявленный срок эксплуатации не менее 10 лет.
• Компания Wilo также выпускает качественные промышленные и бытовые модели, в основном с электронным управлением.
• DAB – Италия. При регулярной профилактике, насосы работают безотказно. Компанией затрачивается много средств для устранения шума в насосах сухого типа.

Европейские производители циркуляционных насосов Источник obzortop.com

Китайские – кроме цены стоит обратить внимание на компанию.

• Хорошо зарекомендовали себя модели компании Oasis . В первую очередь это стоимость, которая меньше российских и европейских аналогов на 30 %. При этом гарантирована работа на протяжении заявленного срока эксплуатации.

Российские – также как и остальные участники, работают согласно европейских ГОСТов и выполняют все требования по безопасности.

• Среди российских производителей наиболее известна фирма «Саблайн Сервис» бренд UNIPUMP . Изготавливает насосы различной направленности. Модели отличаются невысокой стоимостью и использованием наиболее рациональных технологий.
• Wester принадлежит компании «Импульс». Выпускает продукцию в ограниченном ассортименте. Насосы отличаются хорошей сборкой и использованием деталей с высоким запасом прочности.
• Компания Джилекс модели « Хозяин » и « ». В линейке присутствуют насосы для небольших контуров и 2;-3 этажных систем.

Какой тип циркулярного насоса наиболее подходящий для системы отопления

Примерно половина моделей рассчитана на перекачку чистой воды, обычно с температурой не ниже 2°С. Если вы планируете использовать теплоноситель на основе этилен- или пропиленгликоля, выбирайте модель, рассчитанную на соответствующие жидкости, у которых минимальная температура может быть -10-15°С (её указывают в описании оборудования).

Практически все модели циркуляционных насосов способны перекачивать очень горячую (до 110 °С) жидкость, а вот с холодной водой могут возникнуть проблемы: большинство моделей не рассчитано на температуру жидкости ниже нуля.

Кроме того, к циркуляционному насосу предъявляются и другие требования. Желательно также, чтобы он был экономичным и малошумным. Экономичным — потому что даже небольшая разница в уровне энергопотребления (50-70 Вт) из-за длительности отопительного сезона даёт экономию в среднем до 15-20 тыс. руб. за сезон. А низкий уровень шума необходим при размещении насос­ного оборудования поблизости от жилых помещений.

Как определить необходимую мощность циркулярного насоса для системы отопления

Подача или производительность циркуляционного насоса характеризует количество прокачиваемого теплоносителя в единицу времени и измеряется м3/ч. Чем больше подача, тем больший объем теплоносителя сможет прокачать циркуляционный насос.

Другими словами подача циркуляционного насоса влияет на объем теплоносителя, который обеспечивает достаточный перенос тепла от элемента нагревания до радиатора отопления. Если подача не достаточна, то радиаторы отопления не будут достаточно нагреваться и в помещении будет холодно. Если подача избыточна, то теплоноситель не будет успевать остывать в системе и тем самым возрастут расходы на отопление, за счет избыточного подогрева теплоносителя.

Расчет необходимой подачи циркуляционного насоса осуществляется по формуле:

V=(Sопп×Qуд)/(1,16×?T)

V – подача циркуляционного насоса, м3/ч.
Sопп – полезная площадь отапливаемого помещения, м2.

Qуд – удельная теплопотребность зданий, Вт/м2. Определяется расчетным путем в зависимости от климатических факторов и конструкции здания. Для упрощения принимают, что Qуд для одиночных зданий 100Вт/м2.
T – разница между температурой теплоносителя выходящего из отопительного котла и температурой теплоносителя входящего в кател. Для систем автономного отопления эта величина составляет 15…20 °С.

Напор фактически это величина гидравлического сопротивления системы отопления, которое может преодолеть циркуляционный насос. Дело в том, что каждый элемент системы отопления радиаторы отопления, краны и винтили, переходники, трубы создают гидравлическое сопротивление, т.е. препятствуют движению теплоносителя. Для того что бы через систему циркуляционный насос смог прокачать теплоноситель при этом с заданной скоростью необходимо что бы напор был больше, чем общее гидравлическое сопротивление системы.

Соответственно если напор не достаточен, то циркуляционный насос не справится со своей задачей. Если же напор избыточен, то скорость движения теплоносителя может достигнуть критического значения, при котором появится шум в системе отопления, что для жилого помещения крайне не желательно.

Полный расчет гидравлического сопротивления системы отопления не сложная, но трудоемкая задача. Поэтому для подбора циркуляционного насоса, особенно если система отопления уже смонтирована можно использовать приближенные вычисления.

Методика расчета напора циркуляционного насоса базируется на определении всех гидравлических сопротивлений в наиболее удаленном нагруженном контуре.

Вообще (упрощенно) гидравлическое сопротивление зависит от скорости протекания теплоносителя и диаметра трубопровода. Поэтому для определения гидравлических потерь задаются оптимальной скоростью движения теплоносителя для металлических труб 0,3…0,5 м/с, для полимерных 0,5…0,7 м/с. При такой скорости движения теплоносителя гидравлическое сопротивление на прямолинейных участках трубопровода будет составлять 100…150 Па/м, в зависимости от диаметра труб, чем труба толще, тем потери меньше.

Потери давления на местных сопротивлениях определяются по формуле:

Z=∑ζ×V2×ρ/2

ζ – коэффициент местных потерь. Как правило, для определенных типов деталей (муфт, кранов и т.д.) у различных производителей примерно одинаковы. Поэтому без труда можно найти эти характеристики на сайтах производителей трубопроводов и запорной арматуры.
V – скорость движения теплоносителя, м/с.
ρ – плотность теплоносителя.

Далее суммируются величины всех местных сопротивлений и величины сопротивлений прямолинейных участков. Полученная величина будет минимально допустимым напором. Если система сильно разветвленная, то следует провести расчет для каждой ветки системы отопления.

Как выбрать циркулярный насос с учетом расхода воды в системе отопления

Циркуляционный насос - насос, предназначенный для ускорения естественной циркуляции теплоносителя в системе отопления. Чтобы точно определиться, как выбрать

насос для отопления, в первую очередь, необходимо знать исходные параметры системы отопления и здания, в котором она установлена.

Существует два типа систем отопления: с принудительной и естественной циркуляцией теплоносителя в системе. При проектировании системы отопления с принудительной циркуляцией теплоносителя потребные мощности насоса рассчитываются заблаговременно. Также существуют старые системы отопления с металлическими трубами больших диаметров, в которые вполне уместно будет врезать насос для повышения скорости циркуляции теплоносителя, а, следовательно, большей экономии топлива за счет разгрузки источника тепла. Таким образом, более комфортна в эксплуатации система с принудительной циркуляцией теплоносителя, так как она позволяет регулировать подаваемое тепло, применяются трубопроводы меньшего диаметра, да и внешне такая система выглядит более эстетично.

В любом случае, параметрами, по которым выбирают насос, являются максимальный расход и напор (м3/час и м соответственно). Также тип насоса должен быть обязательно циркуляционным, рассчитанным на эксплуатацию с теплоносителем высокой температуры (иногда, до 110°С). А для того, чтобы сделать отопительную систему максимально безопасной, рекомендуется купить гидравлический разделитель.

Для более точных расчетов необходимо представлять график напорно-расходных характеристик системы отопления. В общем виде он выглядит следующим образом:

Данный график отражает взаимодействие напорно-расходных кривых насоса и системы отопления. Дабы не углубляться в гидродинамику и физику, для общего понимания, как выбрать циркуляционный насос , достаточно понимания факта наличия сопротивления в системы отопления. Любая система имеет сопротивление движению теплоносителя, оно зависит от конфигурации, диаметра труб, наличия воздуха в системе и прочих, менее влиятельных параметров. Собственно говоря, насос и призван преодолевать данное сопротивление, чтобы обеспечивать циркуляцию рабочей жидкости в системе с заданной скоростью. Точка пересечения кривых на графике показывает реальную потерю напора и расход.

Таким образом, дабы правильно подобрать циркуляционный насос необходимо знать два параметра системы отопления:

1. Расход системы отопления

2. Сопротивление, которое она оказывает при данном расходе.

Рассмотрим более детально каждый параметр.

Расход системы отопления

Чтобы определить расход системы отопление необходимо знать 3 параметра исходных данных:

1. Значение средней температуры жидкости в системе отопления.

2. Разница температур в двух точках системы: подающего и обратного трубопроводов системы.

3. Количество тепла, потребляемое системой отопления (Дж, КВт, калорий).

Средняя температура теплоносителя определяется в каждом конкретном случае. Чем она ниже, тем меньше потерь тепла в системе.

Разница температур в подающем трубопроводе и на «обратке» выбирается произвольно из диапазона от 5°С до 20°С. Эта разность в дальнейшем влияет на скорость теплоносителя, а следовательно на расход. Варьируя выбор данного значения, и зная конкретный диаметр труб, можно добиться максимального сходства характеристик насоса и системы.
