Устройство деревянного перекрытия в доме. Типовая конструкция перекрытия на балочных опорах

05.01.2020 в 20:14

Устройство деревянного перекрытия в доме. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

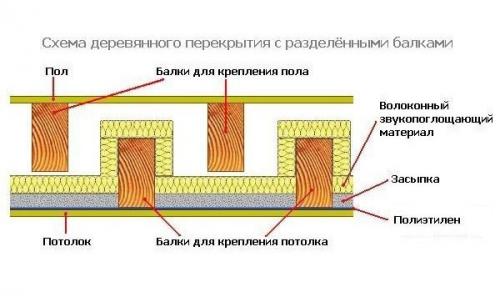

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

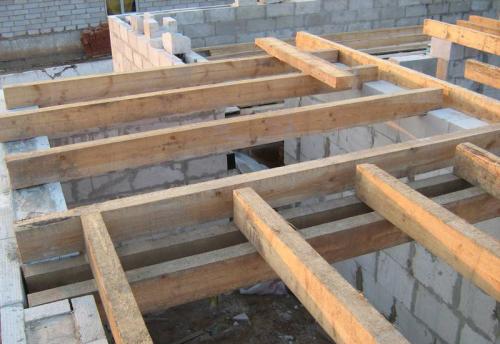

Межэтажное перекрытие в газобетонном доме. Виды и особенности

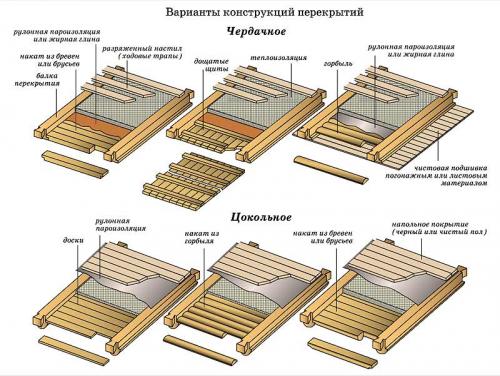

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :

  • межэтажное;
  • чердачное;
  • цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:
  1. Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
  2. Шумоизоляционный слой, выполненный на дощатом настиле.
  3. Зафиксированные гвоздями или саморезами поперечные лаги.
  4. Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
  5. Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
  6. В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Межэтажное перекрытие в газобетонном доме. Виды и особенности

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:
  1. Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
  2. Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
  3. Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
  4. Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Межэтажное перекрытие в газобетонном доме. Виды и особенности

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок. Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания.

Межэтажное перекрытие в газобетонном доме. Виды и особенности

Источник: https://mdmstroyproekt.ru/novosti/ustroystvo-mezhetazhnogo-perekrytiya-v-dome-ustroystvo-perekrytiy-iz-dereva

Деревянное межэтажное перекрытие. Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

  • топор;
  • циркулярная пила;
  • ножовка;
  • молоток;
  • шуруповерт;
  • саморезы и гвозди;
  • рубанок;
  • гидроизоляционный и теплоизоляционный материалы;
  • строительный уровень длиной не менее 80 см.

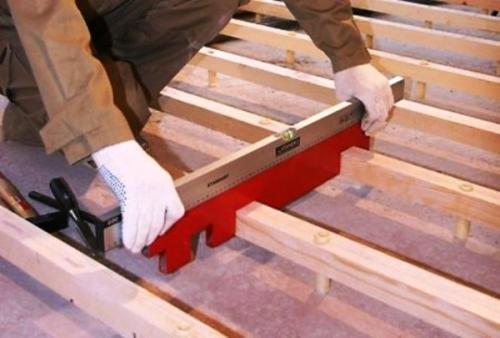

Деревянное межэтажное перекрытие. Технология монтажа перекрытий из дерева

  1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
  2. Торцы балок обмазывают битумом.
  3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Деревянное межэтажное перекрытие. Технология монтажа перекрытий из дереваУтепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

  • уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
  • балки должны располагаться на расстоянии 40-50 см от дымохода;
  • каждую 3-4 балку крепят к стене анкерами;
  • пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

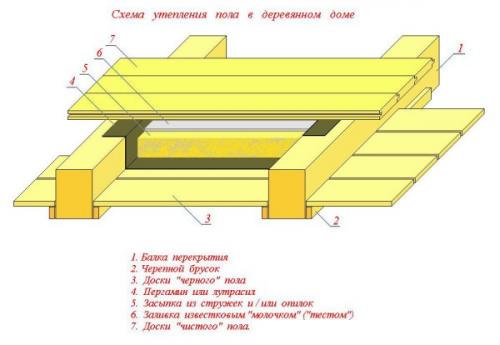

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Деревянное межэтажное перекрытие. Технология монтажа перекрытий из дереваУстройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Межэтажное перекрытие по деревянным балкам. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

  • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
  • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
  • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.Межэтажное перекрытие по деревянным балкам. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

Перекрытие дома, устроенное по деревянным балкам – один из самых популярных вариантов при строительстве частных домов. Однако такой выбор требует обязательного расчета нагрузки на балку и грамотного выбора ее сечения, шага установки балок. Для упрощения этих расчетов мы предлагаем воспользоваться простым онлайн-калькулятором.

Основы вычислений

Для начала следует понять, что именно требуется рассчитать. Дело в том, что деревянный брус или доска балки под нагрузкой способно изогнуться до определенного предела – эта величина называется пределом прочности – и при дальнейшем увеличении нагрузки сломаться. Под действием нагрузки изогнувшаяся балка может также выскользнуть из креплений. Чтобы избежать этого или хотя бы снизить риск такой неприятности, деревянные балки стараются заделать в кладку дома или прикрепить с помощью кронштейнов, уголков и других видов деталей к деревянной стене дома. Используют также врубку балки в венец стены. Все такие виды фиксации считаются жесткой заделкой.

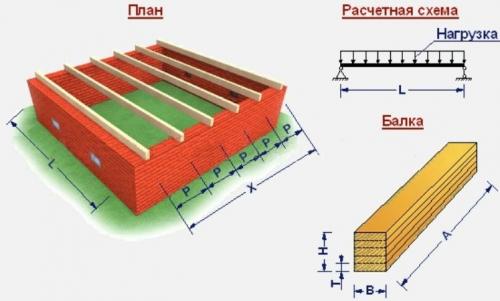

Вот так примерно выглядит расчетная схема для однопролетной балки, то есть изделие, у которого закреплены только концы. Здесь L – пролет балки, расстояние между опорными точками, Q – распределенная нагрузка, f – величина прогиба.

Основой для расчета предельно допустимого прогиба, как и источником других данных о работе деревянных конструкций, является. Согласно этому документу, предельный прогиб балки для межэтажных перекрытий не должен превышать 1/250 часть длины пролета.

То есть для балки с длиной 6 м допустимый прогиб составит 24 мм. Если же брать более строгие значения (для штукатурки на потолке и требующих строгой плоскости пола второго этажа напольных покрытий, например, плитки) – 1/350, допустимый прогиб уменьшается до 17 мм.

Таблица 1.1. Допустимый прогиб деревянных конструкций.

Соответственно, при расчете балки на прочность в онлайн-калькуляторе или вручную следует уменьшать сечение только до тех пределов прогиба, которые меньше вычисленного значения.

На иллюстрации выше показана расчетная схема для распределенной нагрузки, то есть такой, которая равномерно распределяется по всей балке. Обычно в жилых помещениях используется именно эта схема. Однако при размещении в комнате мебели или оборудования большого веса, особенно не возле стены (на которую опирается край балки), а на некотором удалении от нее, иногда бывает разумнее использовать схему расчета для сосредоточенной нагрузки.

Вот так примерно создается сосредоточенная нагрузка на балку.

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

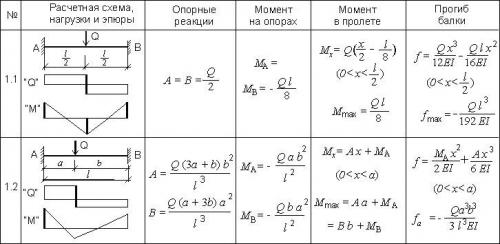

Таблица 1.2. Схемы расчета деревянных балок с одной сосредоточенной нагрузкой.

Здесь и далее Е – модуль упругости древесины Е=100 000 кгс/м2), I – осевой момент инерции балки.

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

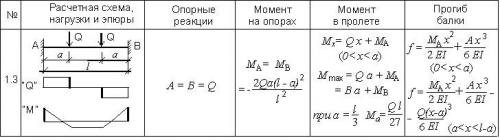

Таблица 1.3. Схемы расчета деревянных балок с двумя сосредоточенными нагрузками.

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

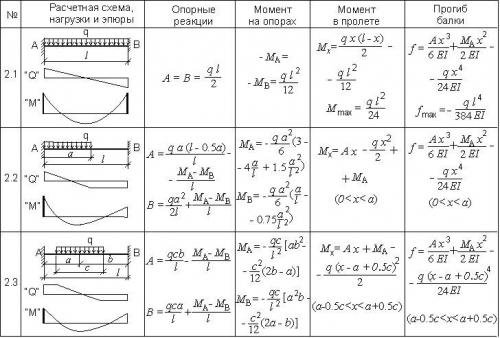

Таблица 1.4. Расчет балки с двусторонним жестким защемлением при равномерно-распределенной нагрузке.

В зависимости от того, куда именно приложены нагрузки и в каком количестве, используется расчетная схема соответствующего типа.

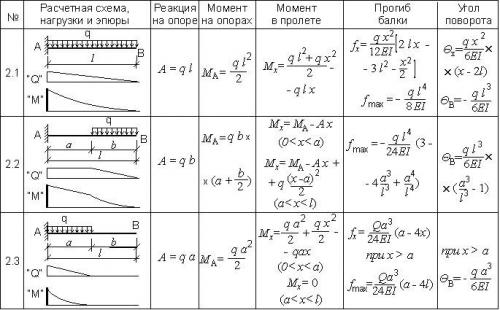

Для бруса, защемленного в стене только одним концом (консольное крепление), используются другие формулы расчета деревянной балки на прочность. Обычно такие вычисления нужны при проектировании навесов на деревянных балках-опорах, больших вылетов крыши и других подобных случаях.

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

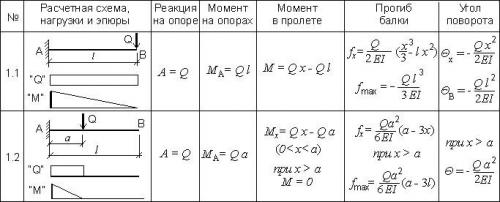

Таблица 1.5. Расчет консольной балки при одной сосредоточенной нагрузке.

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

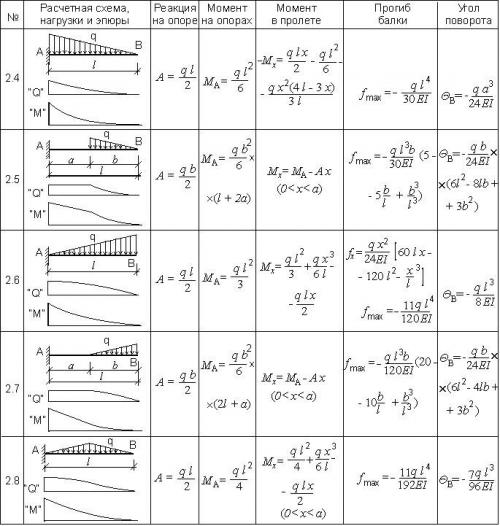

Таблица 1.6. Расчет консольной балки при одной неравномерно-распределенной нагрузке.

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

Таблица 1.7. Расчет консольной балки при одной равномерно-распределенной нагрузке.

Формулы кажутся громоздкими и сложными, но фактически обычному пользователю при расчете деревянных балок перекрытия важно просто представлять себе характер распределения действующих на балку сил и понимать – чтобы соблюсти условия прочности, необходимо правильно выбрать схему приложения нагрузок.

Упрощенный расчет балок перекрытия из дерева на прочность

В частном строительстве в основном используется схема 2.1 из таблицы 1.4, то есть равномерно распределенная по всей длине балки от стены до стены нагрузка. Ее величина определяется исходя из таблиц или экспериментально.

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

Поскольку балка работает не сама по себе, а в комплексе с другими, для расчета требуется информация о шаге расположения балок (на схеме Р).

Нагрузка на балки определяется типом перекрытия – чердачным или межэтажным. дает такие данные (в кгс/м.кв. или в кПа, в скобках второе число):

  • для чердачных перекрытий 130…245 (1,3…2,45);
  • для мансарды 350 (3,5);
  • для межэтажного перекрытия 400 (4).

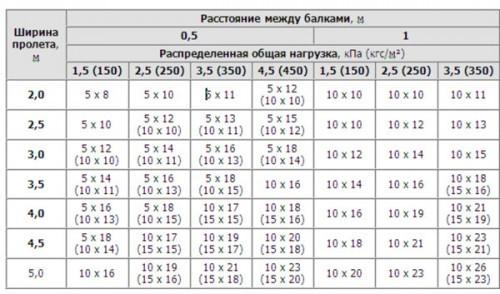

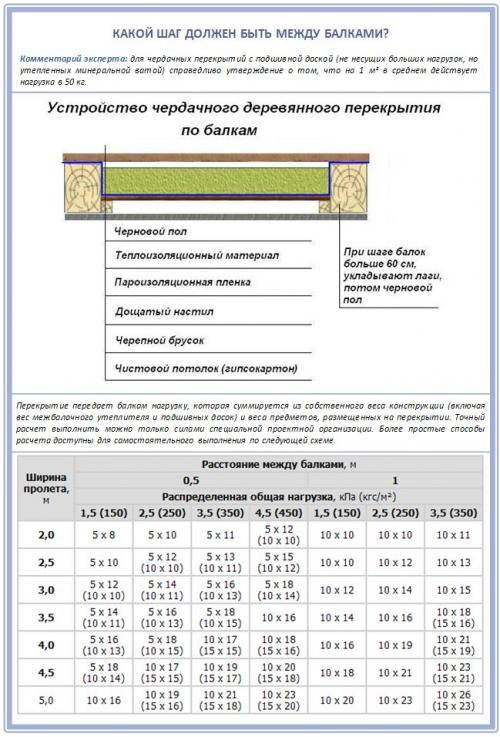

В соответствии с планируемыми длиной пролета, шагом балок (0,5 или 1 м) и ориентировочной нагрузкой выбирается сечение балки в сантиметрах по таблице 1.8.

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

Далее расчет ведется, исходя из условия прочности – максимальный изгибающий момент, деленный на момент сопротивления балки при изгибе, должен быть меньше предельно допустимого напряжения.

σ_max= M/W≤

Для расчета момента используем формулы, приведенные в соответствующей таблице, для равномерно распределенной нагрузки на балку с защемлением в обоих концах это

M= (ql^2)/24

Момент сопротивления при изгибе прямоугольной балки

W= (bh^2)/6

Таким образом, расчет деревянной балки на прочность производим по формуле

σ= ((ql^2)/24) ⁄ ((bh^2)/6)

Деревянное перекрытие расчет. Расчет деревянных балок перекрытия на прочность: онлайн калькулятор

Для примера возьмем пролет 3 м, балки в межэтажном перекрытии расположены с шагом 0,5 м, сечение (по таблице 1.8) 50х180 мм. Эти цифры дадут (с учетом перевода всех составляющих в единую размерность)

σ=((45000×3^2)/24) ⁄ ((0,05×0,18^2)/6)=1687.5/0,00027=6250000 Па=6.2 МПа

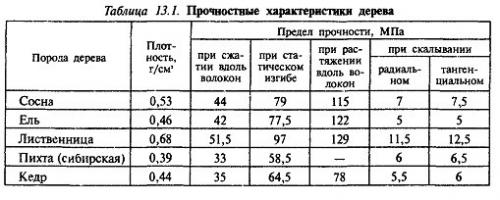

Что намного меньше предела прочности для сосны на изгиб (σ_max=79 МПа). Таким образом, расчетное значение сечения балки полностью удовлетворяет условию прочности и дает возможность нагрузить перекрытие даже больше, чем это предполагает СНиП.

Расчет перекрытия по деревянным балкам на допустимый изгиб

Из таблицы 1.4 видно, что максимальный допустимый изгиб балки должен составлять

f=(ql^4)/384EI

Поскольку Е в этой формуле, как уже говорилось, это модуль упругости древесины, а I – это осевой момент инерции балки, необходимо найти модуль для конкретного вида древесины и рассчитать осевой момент по формуле c учетом того, что осевой эта величина измеряется в см4, то есть ширину балки b необходимо вставлять именно в сантиметрах.

I=(ba^3)/12=(5×18^3)/12=2430

Подставляя полученное значение в формулу расчета прогиба, получаем величину прогиба в метрах.

f= (45×10^3×3^4)/(384×100×2430)=0,039

Важно: перед подстановкой в формулу все данные приводятся к измерению в метрах! В противном случае ошибка расчета может составить до 4 порядков.

С учетом того, что для пролета 3 м максимально допустимый прогиб составляет одну трехсотую длины пролета, то есть 10 см, расчетное значение 3,9 см более чем удовлетворяет условиям задачи.

Заключение

Как видно из таблицы, выбранное значение сечения балки полностью обеспечивает выполнение условия прочности балки и дает прогиб значительно меньше допустимого. Таким образом, для черновых расчетов в частном строительстве можно спокойно пользоваться табличными данными, на всякий случай проверяя значения в онлайн-калькуляторе.
