Вентиляция в квартире своими руками. Вытяжная вентиляция

Вентиляция в квартире своими руками. Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

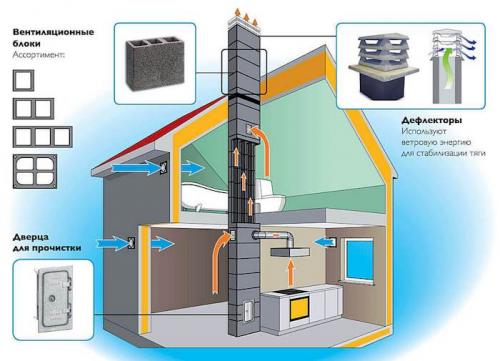

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

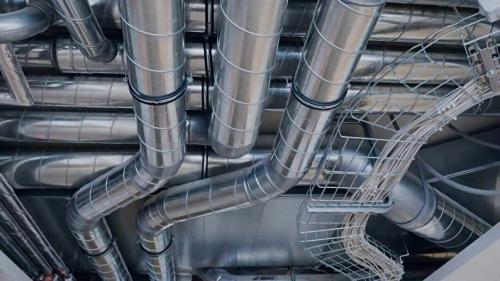

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды . С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

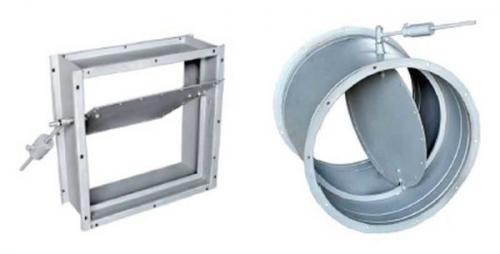

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Вентиляция в квартире виды. Виды вентиляции

Современные вентиляционные системы разделяются на разные виды на основе следующих критериев:

• по способу создания давления для циркуляции воздуха;
• по назначению;
• по конструктивному исполнению;
• по зоне обслуживания.

Каждый из видов рассмотрим детальнее.

По способу подачи воздуха вентиляция классифицируются на 2 вида: естественную и принудительную (механическую). Естественные вентиляционные системы проще организовать в квартирах и домах, чем механические. Они функционируют в результате разницы температур и давления снаружи и в самих помещениях. Их главный плюс – дешевизна. Чтобы реализовать вентиляцию с естественным побуждением, нет необходимости устанавливать дорогостоящее оборудование и подключать его к электричеству. Воздух сам по себе поступает внутрь жилья с улицы, а выходит через вытяжные отверстия.

Принудительная (механическая) вентиляция – система, которая обеспечивает стабильное поступление воздуха в помещение, вне зависимости от погоды. Чтобы организовать ее, необходима установка вентилятора и других устройств: фильтров, нагревателей воздуха, пылеуловителей и других видов вентиляторов. В результате воздух дополнительно очищается от загрязнений, нагревается, увлажняется. Весомое преимущество – возможность выбрать мощность вентиляторов под необходимые показатели воздухообмена.

Когда естественная вентиляция не способна справиться с качественным воздухообменом в помещениях с особенно загрязненным воздухом, могут дополнительно устанавливать механическую систему. Такой вид вентиляции относится к смешанному.

Выделяют следующие виды вентиляционных систем по назначению:

• Приточная – направляет воздушные массы в помещение. Она предназначена для подачи чистого воздуха, который может дополнительно подвергаться фильтрации и подогреву.
• Вытяжная – удаляет из помещения или из его конкретной зоны воздух, загрязненный углекислым газом, пылью, шерстью животных. Ее обычно устанавливают на кухне и в санузлах, а также в промышленных помещениях.
• Приточно-вытяжная – это комбинация из двух вентиляционных систем.

По конструкции вентиляция бывает канальной и бесканальной. Система первого вида состоит из множества воздуховодов для транспортировки воздуха. Она отличается относительно небольшими размерами и возможностью скрытой установки. Ее можно спрятать в нишах, под подвесным потолком, в шахтах. Бесканальные вентиляционные системы обычно организовывают в супермаркетах и заведениях общественного питания, но могут делать и в частных домах, но только если высота потолков выше 3 метров. В бесканальной вентиляции отсутствуют воздуховоды. Она функционирует за счет вентиляторов. Такая вентиляционная система бывает моноблочной или наборной, состоящей из индивидуально подобранных компонентов: фильтров, устройства автоматики, глушителя, различных вентиляторов. Она может вентилировать разные по площади помещения. Для ее монтажа необходимо выделить отдельную вентиляционную камеру.

По зоне обслуживания вентиляция делится на локальную и общеобменную. Первый вид системы направлен на удаление загрязненных воздушных масс и снабжение свежим воздухом конкретных зон. Он препятствует распространению отработанного воздуха на остальные участки комнаты. Например, локальную вентиляционную систему обычно устанавливают над кухонной плитой. Общеобменная вентиляция рассчитана на работу во всем помещении. Она подает определенное количество приточного воздуха и вытягивает загрязненный из всего помещения.

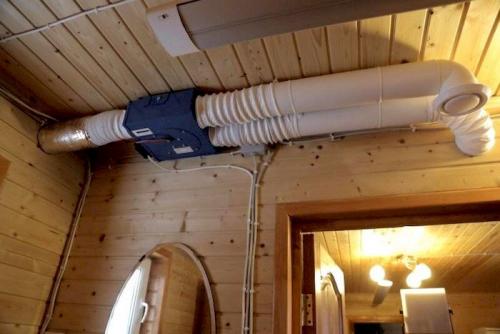

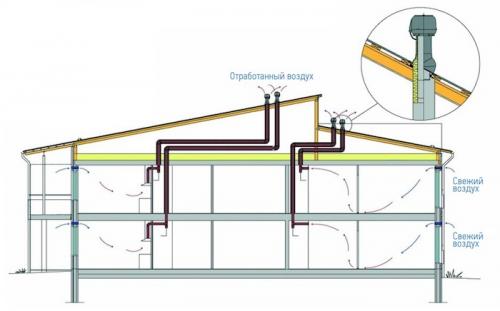

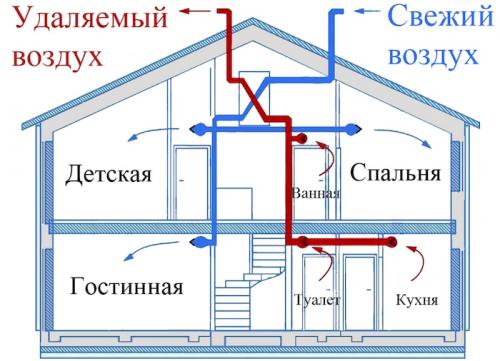

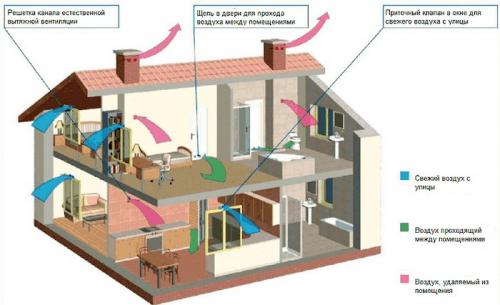

Приточно-вытяжная вентиляция своими руками. Как сделать вентиляцию в частном доме своими руками

Необходимость системы вентиляции для частного дома

Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:

• спертый воздух, духота в помещениях;
• сырость весной и осенью;
• появление грибка, гниение конструкций дома;
• неприятные запахи на кухне, чердаке, в подвале, санузле.

Правила и нормы для расчета вентиляции

В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м³на 1 м²метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:

• кухни с газовой плитой — 80-100 м3;
• жилых комнат — 30 м3;
• кухни с электроплитой — 60 м3ч;
• санузла — 50 м3;

Воздух должен полностью меняться за час:

• на кухне — 5-10 раз;
• в санузле — 3-5 р;
• в жилых помещениях — 1-2 р.

Способы и формулы расчета основных параметров системы вентиляции

Перед обустройством системы вентиляции делают расчет расхода воздуха по кратности воздухообмена. Проводят его по формуле:

• L=Sxhxn.

Здесь параметры поочередно обозначают: искомый объем воздуха, площадь помещения, высоту потолков, число нужных обновлений в час по нормативам. К примеру, кратность для жилой комнаты (замена хотя бы 1-2 раза за час) 20 м²с высотой потолков 3 м будет равна минимум:

• 20х3х1=60 м³/ч.

Для расчета площади сечения воздуховодов применяют формулу:

• S= L/(3600×V).

Здесь L- нужный воздухообмен в комнате, V — скорость потока воздуха. Значение скорости в среднем берут 4 м/с.Дальнейшие расчеты зависят от того, какой тип вентиляции предполагается обустроить в доме. Подбирается или установка с требуемыми параметрами, или проводится сложный расчет протяженности вытяжной трубы, связанный с перепадом высот, аэродинамикой и пр.

Естественная и принудительная вентиляция

В зависимости от площади здания, внутри него может монтироваться естественная вентиляция или принудительная.

Особенности естественной вентиляции

Основным плюсом такой вентиляции считается дешевизна. Воздух в данном случае движется по дому естественным образом. Минусом систем этого типа считается то, что обустраиваться они могут только в небольших зданиях с малым количеством помещений.

Искусственная вентиляция

Искусственная вентиляция предполагает использование в схеме разводки оборудования, искусственным образом обеспечивающего подачу свежего воздуха и удаление использованного, а также воздуховодов. Такие системы отличаются конструктивной сложностью, но при этом считаются и наиболее эффективными.

Как создать тягу в квартире. Почему возникает обратная тяга

Зачастую в квартире возникает обратная тяга, когда отработанный воздух попадает в помещения из вентиляционной шахты отвода. Разберемся в причинах этого явления и возможностях его устранения.

Отметим, что причиной этого явления является разность давлений в комнате и в вентшахте. Представим себе баллон, заполненный воздухом – при открывании клапана происходит выброс воздуха в атмосферу, потому что давление в баллоне больше, чем снаружи. Если в баллоне вакуум, то при открывании клапана произойдет заполнение зоны разряжения в баллоне. Теоретически квартиру и вентшахту можно представить на модели двух сообщающихся воздушных сосудов.

Опрокидывание тяги вентиляции в многокрвартирном доме

Если фрагментыповреждены или деформированы, то это создаст сопротивление для естественной циркуляции воздуха. Также опрокидывание тяги может произойти из-за наростов пыли или жира на стенках вентиляционного отвода – такое нередко наблюдается в старых многоквартирных домах.

Вытяжка на кухне или в ванной у соседей

Если в санузле или кухне у соседей установлена мощная вытяжка, а вентиляционный канал имеет сужения или короткую длину, то вытяжка принудительно ускорит потоки воздуха вентканале. Вытяжки устроены таким образом, чтобы работать циклично только при использовании кухонной плиты или санузла по назначению, но при этом если вытяжка работает длительный период – может возникнуть чрезмерное заполнение вентканала воздухом, а значит и увеличение давления. В итоге тяга начнет работать наоборот.

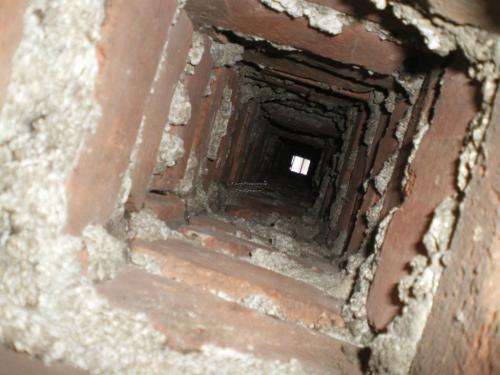

Забился канал в вентиляционной шахте

Канал забивается по нескольким причинам. Самая распространенная из них – строители оставили строительный мусор в шахте или же сбросили его туда во время ремонтных работ на крыше. Мусор начинает обрастать пылью и образуется пробка. Поскольку вентиляционные каналы проектируются, рассчитываются и возводятся под определенные площади квартир, то отсечение даже одного канала может привести к изменению направления тяги.

Второй причиной, которая встречается значительно реже, но также имеет место быть являются птицы, а точнее их гнезда. Часто голуби облюбовывают теплые вентиляционные каналы под гнезда.

Самый банальный вариант - установили вентилятор не той стороной

Естественная вытяжная вентиляция может запросто стать принудительной, если вытяжку в санузле оборудовать миниатюрным кулером-вентилятором. Они имеют одно направление выдува без реверса и приводятся в действие автоматикой или кнопкой включения.

Перепутать стороны установки весьма трудно – большинство заводских моделей оснащены указателями направления вращения крыльчатки и декоративной передней стороной. Но, если все-таки владелец не озаботился выяснением направления потока и не прочел инструкцию, то вентилятор может быть установлен задом наперед. В итоге он будет вдувать в санузел воздушные массы из вентшахты со всем спектром их свойств – присутствием неприятных запахов, а иногда и пыли.

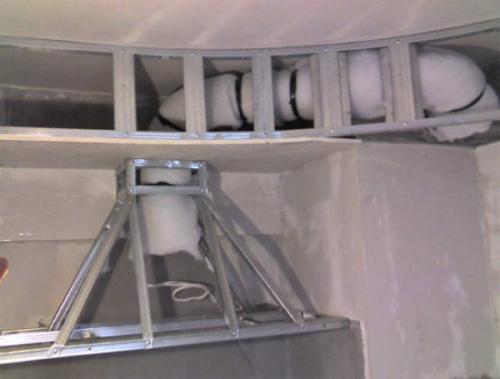

Простая вытяжка своими руками. Технологический процесс

При использовании этого метода, важно уделить больше внимание измерительной части. Так как воздуховод, в большинстве случаев, маскируется в отдельную нишу, следует заранее представить, как и где она будет располагаться.

• Помещение кухни размечается: где будет проходить воздуховод, в каком месте будет сформирована вытяжка. Разумнее заранее начертить чертеж, который позволит в дальнейшем опираться на него при формировании жесткого каркаса.

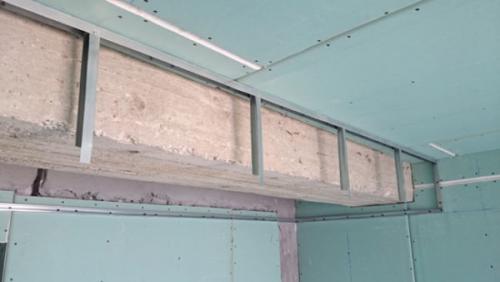

• Чтобы скрыть от глаз гофру, для нее формируют каркас. Для этого используют тонколистовой профиль. Замеряют длину и ширину маскировочного корпуса, по этим параметрам нарезают детали. Затем начинают сборку от вентканала, до места на будущей вытяжкой. Сегменты профиля крепятся к стене и между собой «клопами» или саморезами. Должна получиться каркасная ниша, в которую будет заложен воздуховод с последующей обшивкой гипсокартоном. Корпус из профиля должен иметь подходящую ширину, которая позволит поместить не только воздуховод, но и несколько слоев теплоизоляционного материала. При этом, расстояние от гофры до каркаса из металла должно быть примерно в 5 или более сантиметров.

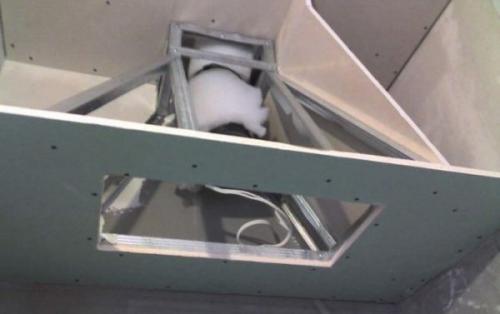

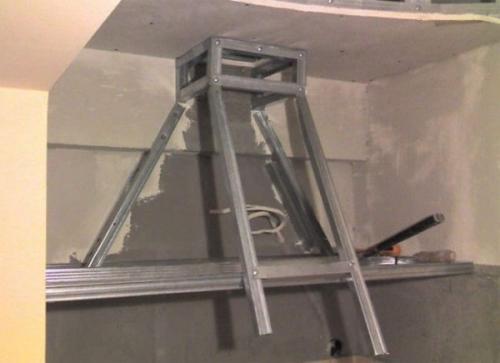

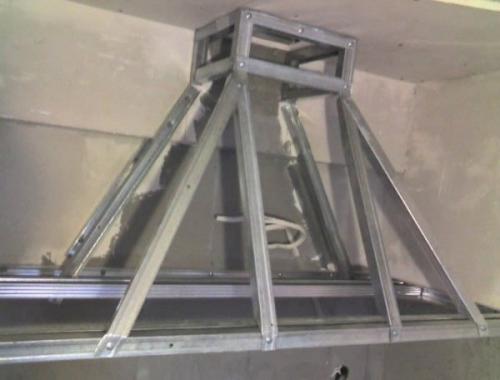

• Под только что созданной нишей для вентиляционного рукава начинают собирать саму вытяжку. По нужным размерам вырезают детали для основного каркаса купола. Первый этап – формирование горловины. Сегменты металлических реек крепят к стене и между собой саморезами, создавая прямоугольник, в который будет повещен конец гофры. Далее делают трапециевидный короб. Он будет использоваться в роли купола, который собирает все пары, исходящие от приготовления пищи. По размеру нижняя его площадка должна соответствовать площади варочной панели. Это позволит вытяжке работать более продуктивно, даже без использования электрического вентилятора. При скреплении планок между собой, лучше всего пользоваться уровнем, чтобы конструкция получилась ровном. При этом, необходимо соблюдать расстояние в минимум 65 см от плиты, как того требуют правила пожарной безопасности.

• Чтобы усилить конструкцию, необходимо добавить к ней ребра жесткости. Сделать их можно из того же профиля. Они не позволят куполу деформироваться, даже если на него будет оказано физическое давление. Концы деталей обрезают так, чтобы у них оставалась только одна плоскость, которая будет нахлестываться на основной каркас с последующим креплением саморезами. Также для фиксации можно использовать кровельные клепки со специальными кусачками, если таковые имеются в доме.

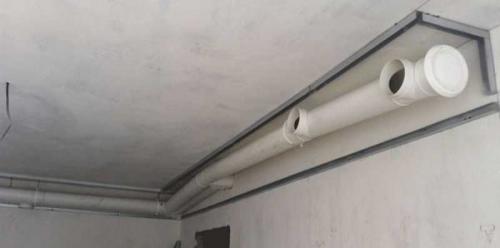

• Воздуховод оборачивается изоляционным полотном, монтируется внутрь созданной потолочной ниши и заводится в необшитый короб из профиля с одного конца, а с другого крепится к вентиляционному каналу кухни. Заглубление гофры в каркас производится на уровень 15-25 см. Для крепления теплоизоляционного материала можно использовать широкие строительные хомуты из пластика. Клеить полотно к гофре нельзя, так как после высыхания она потеряет сою гибкость и может треснуть, сто приведет к разгерметизации воздуховодного канала и пары будут выходить в маскировочный корпус, а оттуда опять в кухню.

• Металлическая конструкция замеряется со всех сторон. По этим параметрам вырезаются гипсокартонные части. Делать это лучше острым ножом для коврового покрытия, если такой имеется. В нижней плоскости будущей вытяжки, которая будет располагаться перпендикулярно варочной панели, пропиливается широкое отверстие, через которое будет осуществляться забор воздуха. Эта деталь монтируется первой.

• Каждый сегмент из гипсокартона крепится к каркасу. В этом процессе важно не оставлять широких зазоров между стенками корпуса. Чем выше будет плотность их соединения, тем меньше потребуется шпатлевки. Также обшивается корпус, внутри которого размещена гофра. Крепление производится с помощью саморезов, а места для их вкручивания лучше разметить заранее, чтобы не промахнуться мимо профиля. Иначе будут лишнее отверстия, которые также придется маскировать.

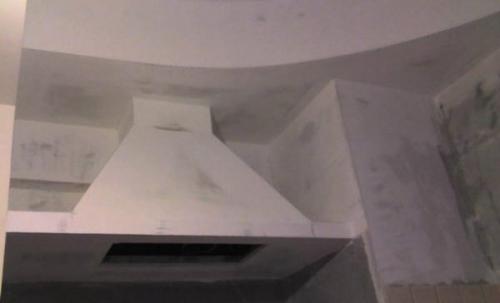

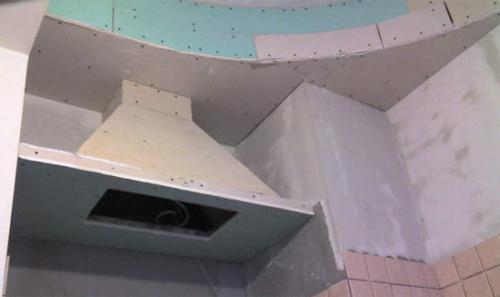

• После сборки всех частей, самодельная вытяжка шпатлюется. Когда гипсовый состав высохнет, желательно обработать его мелкой абразивной шкуркой. После этого корпус можно красить. Если на куполе есть какие-либо неровности, или после шлифовки появились трещины, настоятельно рекомендуется очистить поверхности, затем предварительно их загрунтовать. После этого шпатлевка наносится еще один раз. Такой купол полностью высохнет в течение 48 часов, при условии хорошо проветриваемой кухни.

Важно! При использовании данной инструкции, особое внимание следует уделить изначальной разметке, чтобы в дальнейшем не переделывать всю конструкцию и не тратить зря материал.

Приточная вентиляция в квартире своими руками. Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах.

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

• общая мощность и производительность приточной системы;
• мощность вентилятора на входе;
• скорость поступления воздуха;
• максимальный уровень шума от работы устройства;
• диаметр приточных отверстий, размеры и протяжённость труб;
• мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.

Естественная вентиляция в квартире. Что такое и как устроена естественная вентиляция в квартире

Благодаря правильно налаженной вентиляции в помещениях легко, свободно и безопасно дышится, даже если вы живете в многоквартирном доме. Это называется естественная вентиляция квартиры, которая обеспечивает хороший воздухообмен в доме. Если она обустроена неверно, то циркуляция будет нарушена и может привести к неблагоприятным исходам как вред здоровью жильцов, так и порча отделочных покрытий и материалов. Давайте разберемся, что такое система вентиляции в квартире , какие у нее могут недостатки и как их устранить.

Что такое естественная вентиляция в многоквартирном здании?

Организованная естественная вентиляция в квартире – это воздухообмен, который происходит за счет разницы в плотности воздуха внутри помещений и на улице. Для данного протока воздуха и устанавливаются вытяжные и приточные проёмы. В многоквартирных зданиях она работает по принципу:

• центральная вентиляционная шахта,
• ветканал - спутник,
• вытяжное отверстие

Устройство естественной вентиляции в квартире

В каждом многоквартирном здании имеется общий вентканал, который начинается на первом этаже и заканчивается на последнем этаже дома. По нему и проходит циркуляция воздуха, начиная от подъезда до чердачного отделения здания, а оттуда на крышу дома. На каждом этаже к этому центральному вентиляционному каналу монтированы отдельные каналы, которые именуют спутниками, они начинают функционировать от ванных, туалетов и кухонь каждой квартиры. Именно благодаря этим каналом «старый» воздух принудительно выходит из квартир и уходит сквозь вентиляционную шахту и попадает в атмосферу. На первый взгляд такое устройство очень просто работает, но порой возникают поломки, аварии или непредсказуемые форс-мажоры, они могут нарушить обычную работу вентиляции и привести к проблемам. Естественная вентиляция в квартире должна обеспечивать воздухом помещение в нужном количестве и своевременно, а значит, все это устройство должно работать безотказно и ежеминутно. Иначе жильцы быстро почувствуют неполадки в циркуляции воздуха.

Причины нарушения работы естественной вентиляции:

• Сезонность . Главная проблема в том, что вышеописанное устройство хорошо и беспроблемно работает в холодное время года, но когда на улице тепло и высокая температура воздуха, ее функционирование снижается. Поэтому нехватка воздуха в квартире часто ощущается летом, тогда не обойтись без приобретения дополнительных приточно-вытяжных вентиляционных приборов и другого кондиционированного оборудования.
• Неправильное подключение вытяжных зонтов . Частая проблема с неверно подключенными вытяжками на кухне может привести к неблагоприятному результату. Неверно выполнение данного вида монтажа приведет к образованию воздушной пробки, которая буквально сломает всю систему.
• Мусор в вентиляционном канале . Порой в центральную вентиляционную шахту попадают инородные предметы, и они не позволяют циркулировать воздуху в полной мере. Помните, если в вашем доме произошел такой случай, нив коем деле не пытайтесь убрать застрявшие предметы самостоятельно, запрещается частным лицам проникать в шахту, даже при самых благих намереньях. Это опасно для вашей жизни, обратитесь к профессионалам.
• Переоборудование вентканалов . Возникают ситуации, когда естественная вентиляция пропадает из-за соседских процессов по ремонту, в результате которого сломался вентиляционный канал или его неверно перенаправили, желая расширить свою жилищную площадь. Из-за такого непродуманного действия, все жильцы, живущие на нижних этажах, пострадают, и вентиляция в их квартирах буквально не будет работать.

Как улучшить естественную вентиляцию в квартире?

Если вы задумались о том, чтобы улучшить естественную вентиляцию в квартире, то вот несколько действенных вариантов. Можно значительно улучшить работу естественной вытяжной вентиляции в квартире, установив в доме следующие инновационные приборы самостоятельно:

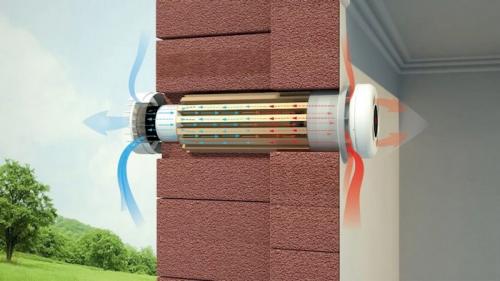

• Приточные клапаны.
• Вытяжные установки.
• Приточно-вытяжная система вентиляции.

Поскольку естественная циркуляция воздуха необходима постоянно, то важно обеспечить доступ воздуха в зимнее время года. Ведь тогда окна закрыты и возникает порой конденсат, который значительно увеличивает влажность в помещении и становится причиной возникновения плесени, грибков и других вредных микроорганизмов. Чтобы избежать такого негативного результата и стоит установить приточные клапаны, они отлично справятся с улучшением вентиляции в доме и устранят скопление лишней влаги. Помните, грамотно сделанная вентиляция обеспечит вас и ваших близких постоянным, качественным потоком воздуха, а это гарантия здоровья, особенно, если в семье есть астматики или маленькие дети.
