Крыша двускатная с эркером. Как сделать эркер своими руками

28.03.2020 в 11:06
Содержание
  1. Крыша двускатная с эркером. Как сделать эркер своими руками
  2. Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками
  3. Крыша шатровая. Шатровая крыша: устройство и технология монтажа своими руками
  4. Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками
  5. Видео мансардная двухскатка с эркером и двумя врезками

Крыша двускатная с эркером. Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

  • выкапывание траншеи;
  • создание опалубка;
  • утепление;
  • армирование;
  • заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

  1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
  2. Для внешней кладки лучше брать качественный облицовочный кирпич.
  3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
  4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
  5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
  6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

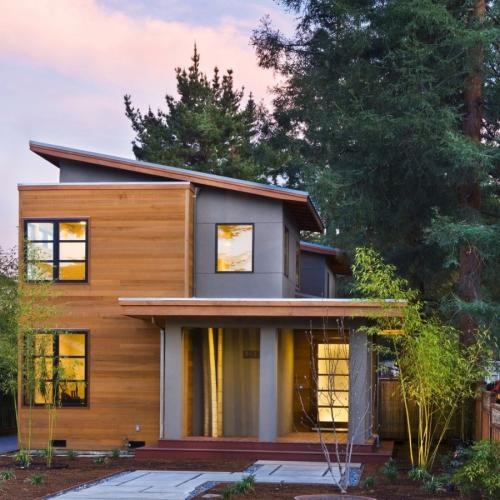

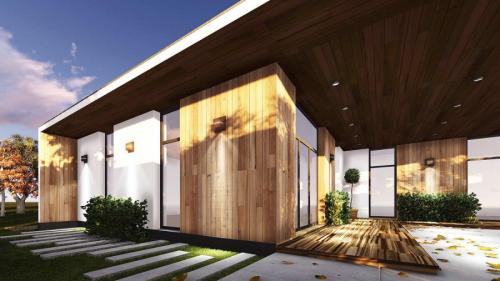

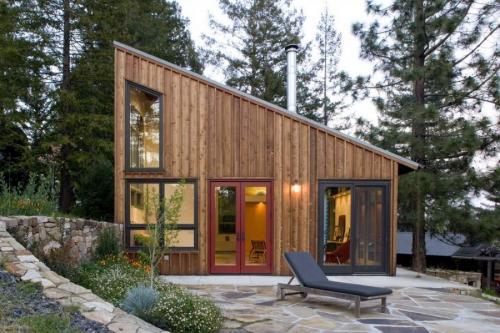

Односкатные крыши являются недорогой альтернативой многослойной конструкции. Она отличается простым механизмом сборки. Уход за таким сооружением не представляет особого труда. Правильный угол наклона обеспечивает самостоятельное удаление излишков мусора и пыли на поверхности защитного покрытия.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

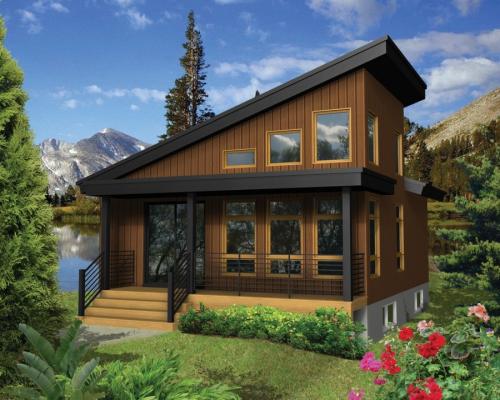

Как правильно построить односкатную крышу? Какие критерии необходимо соблюдать в процессе выбора материала и постройки каркаса?

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

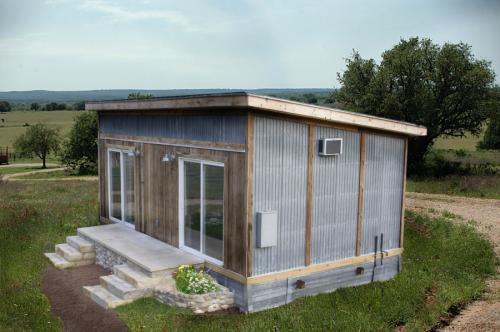

Все ответы на эти вопросы, вы обнаружите в нашем материале. Здесь представлены советы опытных профессионалов, которые знают все о рабочем процессе.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

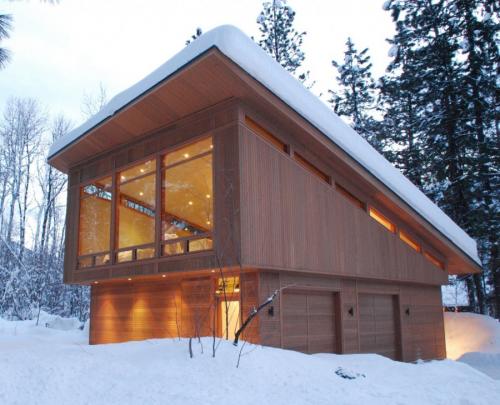

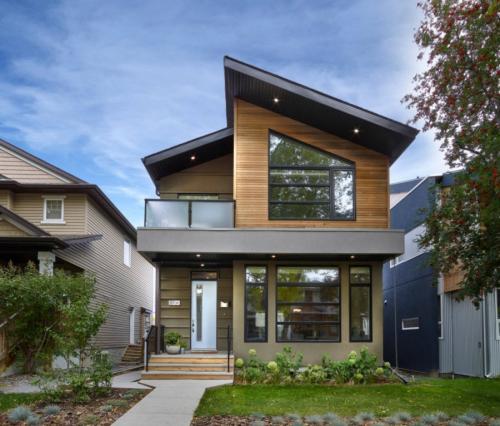

Преимущества и недостатки односкатной крыши

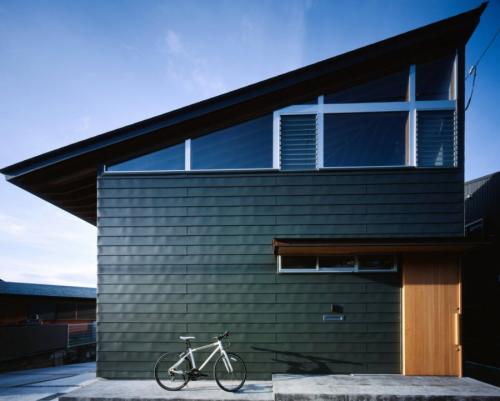

Каждое сооружение имеет как положительные, так и отрицательные стороны. К преимуществам относят:

  • экономичность. При строительстве данной конструкции понадобится минимальное количество строительных материалов;
  • легкий монтаж. Собрать такое сооружение под силу любому. Подробный чертеж и схема значительно упрощают поставленную задачу;
  • минимальный вес. При неблагоприятных климатических условиях здесь наблюдают минимальное давление от осадков. Двускатные изделия испытывают большую нагрузку;
  • хорошая сопротивляемость по отношению к сильному ветру;
  • угол наклона односкатной крыши колеблется от 6о до 50о ;
  • подходит для любого вида кровельного покрытия. Здесь можно сделать мягкую или жесткую поверхность.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

Помимо достоинств этот вид крыши имеет недостатки. К ним относят:

  • нуждается в усиленном крепеже;
  • требует качественной теплоизоляции. В летний период она сильно нагревается, при этом повышается температура внутри помещения. Зимой наоборот, она сильно охлаждается, что сопровождается понижением климата в жилом пространстве. Качественные материалы помогают достичь баланса;
  • расстояние между стропилами односкатной крыши составляет от 1 до 1,5 м. Этого не достаточно для того, чтобы оптимизировать давление осадков при неблагоприятных условиях;
  • минимальный угол наклона провоцирует скопление снега зимой. Для этого необходимо делать автоподогрев краев. Они помогут избавиться от чрезмерного скопления ледяных накатов.

Расчет материалов

Как рассчитать материалы для односкатной крыши?

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

Правильный подсчет расходных составляющих позволяет создать качественное покрытие для жилого помещения.Здесь важно учитывать климатические условия и сопротивление воздушным массам.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

Произвести правильные вычисления помогают следующие критерии, которые указываются в проектах и чертежах односкатных крыш:

  • •ширина и длина постройки. Здесь важно учитывать количество несущих стен;
  • угол наклона кровли;
  • длина готового покрытия;
  • материал, из которого будет выполнено кровельное покрытие.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

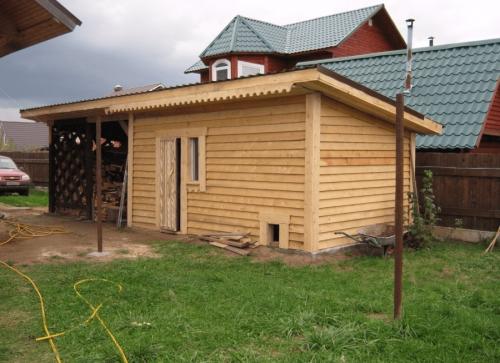

Если крыша планируется для хозяйственной постройки, то здесь достаточно сделать незначительный угол наклона 10о. Для жилого помещения рекомендуется тщательно обдумать устройство чердачного пространства. Если в дальнейшем это пространство будет использоваться для жилых целей, то угол ската должен не менее 45о.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

Разновидности стропильной системы

Различают три варианта стропил для односкатной крыши. Они делятся не несколько типов, каждый из которых отличатся своим размером и строением.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

К ним относят:

Висячая крыша. Она устанавливается в тех случаях, когда нет несущих перекрытий в жилом помещении. Для надежности параллельные стены должны располагаться на одном уровне.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

Наклонная система. Этот тип используют в том случае, когда в пространстве имеются качественные перегородки. Они в свою очередь служат дополнительной опорой.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

Скользящие стропилы. Этот вид применяют в деревянных строениях. Главное преимущество этой крыши заключается в сокращении усадки постройки.

Монтаж односкатной крыши

Предлагаем подробную инструкцию, как сделать односкатную крышу. Перед тем как приступить к рабочему процессу, рекомендуется провести заранее все расчёты и закупку подходящего материала. После этого можно переходить к монтажным работам.

Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

    Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

    Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

      Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Крыша шатровая. Шатровая крыша: устройство и технология монтажа своими руками

Крыша двускатная с эркером. Как сделать эркер своими руками 15

Четырехскатная симметричная конструкция шатровой крыши позволяет добиться привлекательного вида строения и экономии на строительных материалах. Стропильная система шатрового типа имеет много преимуществ перед другими видами конструкций кровли. К тому же при правильных расчетах и грамотном подходе к монтажу такую систему легко установить самостоятельно.

Что собой представляет шатровая крыша

Название такая крыша получила благодаря особенности конструкции. Скаты кровли соединяются в одну точку, тем самым становятся похожими на шатер. Их может быть больше четырех, но чем больше скатов, тем сложнее расчет и возведение конструкции. Так как частные дома в основном имеют прямоугольную форму, то самым лучшим вариантом является классическая шатровая крыша.

Сооружение формируется по принципу симметричности. По этой причине ее используют для зданий квадратной или круглой формы. Для монтажа такой крыши над прямоугольным зданием нет препятствий, но конструктивно это потребует немалых усилий.

К тому же на прямоугольном здании потеряется симметрия, и крыша станет обычной многоскатной конструкцией.

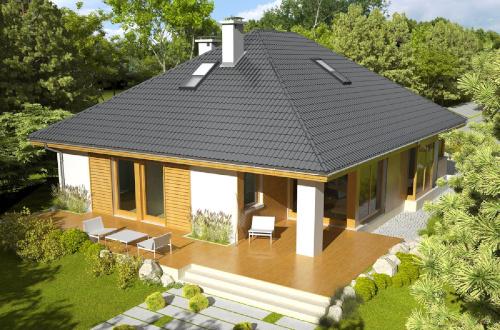

Крыша двускатная с эркером. Как сделать эркер своими руками 16Шатровая крыша используется для:

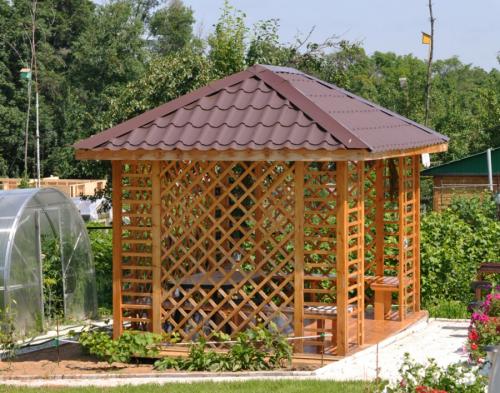

  • частных домов;
  • летней беседки;
  • открытой кухни на дачном участке;
  • отдельно стоящего флигеля или гаража.

Строительство симметричной крыши имеет определенные особенности. Перед возведением необходимо провести грамотный расчет.

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

  1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
  2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50о, что не позволяет снегу задерживаться на кровле.
  3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
  4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
  5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Оригинальный вид крыши обеспечит индивидуальный дизайн дома, отличный от других частных строений.

Конструктивные элементы

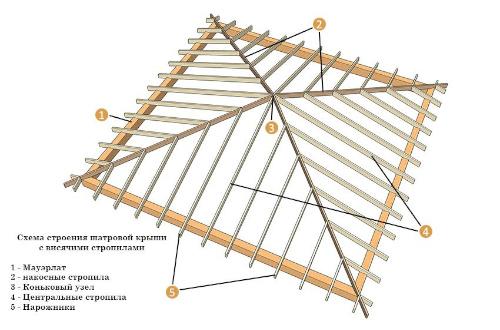

Крыша двускатная с эркером. Как сделать эркер своими руками 17В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:

  1. Мауэрлат . Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
  2. Лежень . Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
  3. Стойки . Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
  4. Подкосы . Элементы, заменяющие опорные стойки, их устанавливают под углом 45о.
  5. Ригель . Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
  6. Скаты . В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
  7. Нарожники . Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
  8. Коньковый узел . Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
  9. Подскатный прогон . Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
  10. Свесы скатов . Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

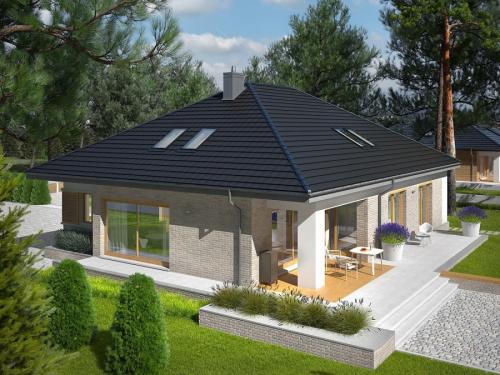

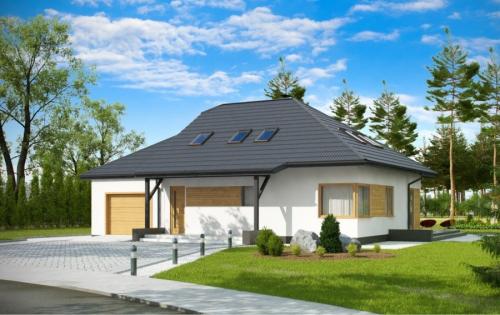

В нашей стране дома с четырёхскатными крышами непривычны. Они напоминают о западноевропейской архитектуре. Такую конструкцию кровли выбирают, если хотят добавить зданию эффектности, чтобы оно воспринималось по-особенному и выгодно выделялось среди однообразной застройки.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Как сделать четырёхскатную крышу своими руками и многое другое вы знаете из этой статьи.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Достоинства и недостатки кровли с четырьмя скатами

Принято выделять следующие плюсы и минусы четырёхскатной крыши:

Плюсы:

  • эстетичность;
  • высокий уровень устойчивости к природным явлениям благодаря более плавным линиям обводов и аэродинамическим особенностям конструкции четырёхскатной крыши;
  • более качественный сброс воды и быстрое время высыхания;
  • высокие теплоизоляционные качества;
  • устойчивость к морозам;
  • четырёхскатная разновидность кровли является оптимальным вариантом для высоких построек. Такая крыша выглядит миниатюрно и аккуратно.

Минус – построить четырёхскатную кровлю сложнее. Потребуются точные расчёты и доскональное знание инженерных технологий. Также ее монтаж занимает больше времени.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Разновидности четырёхскатных крыш

Прежде чем приступать к возведению четырёхскатной крыши, нужно тщательно изучить, какие виды подобных конструкций существуют. Сегодня принято выделять следующие разновидности таких кровельных систем.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Вальмовая (голландская)

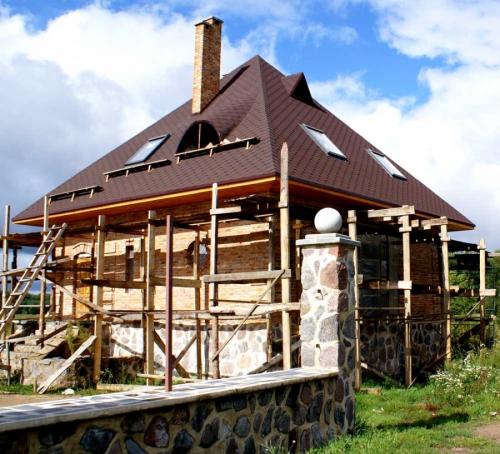

Считается классикой. Как видно на фото четырёхскатных крыш, подобная кровля состоит из двух трапециевидных скатов, стыкующихся в коньке, и двух треугольных. Последние называются вальмами.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

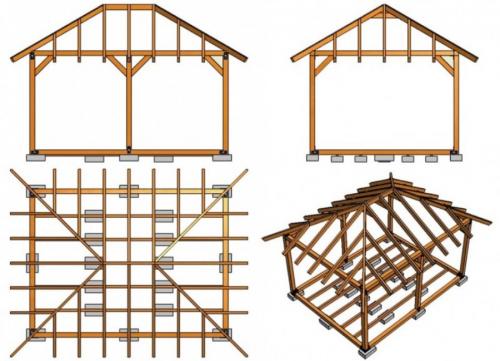

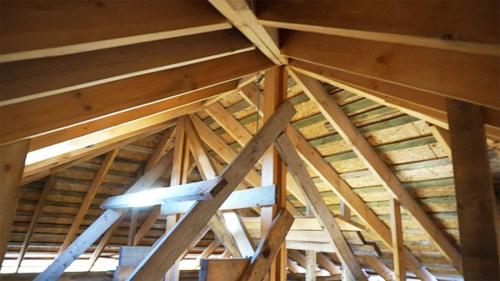

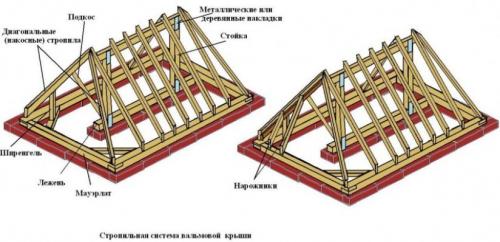

Система стропил вальмовой крыши включает в себя монтаж 4-х накосных стропил, которые представляют собой диагональные опорные брусья, идущие от 2-х вершин скатов к верхним углам дома.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Полувальмовая

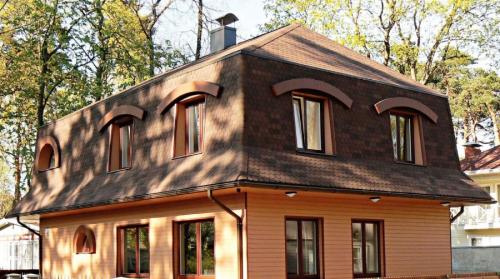

Имеет аналогичную конструкцию. Единственное отличие составляют укороченные треугольные скаты (вальмы). Из чертежей и проектов четырёхскатных крыш полувальмового типа вытекает возможность организовать оконные проёмы во фронтоне под вальмами – прочность кровли при этом не пострадает.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Шатровая

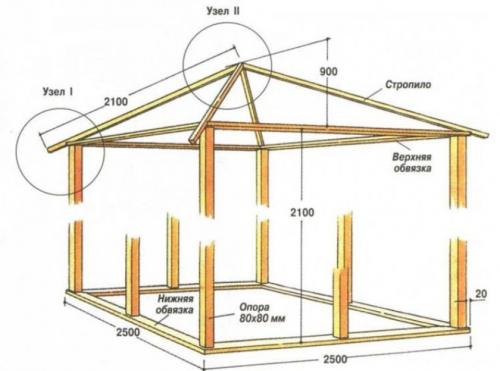

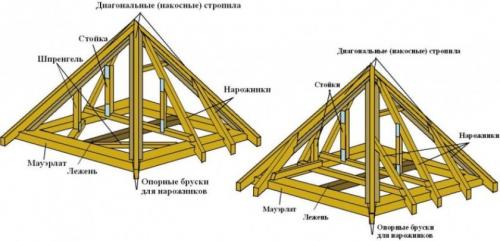

У такой кровли все четыре ската имеют форму равнобедренного треугольника. Она менее эффектна. Инструкцию для расчёта четырёхскатной крыши такого типа можно найти в Интернете.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Составные части четырёхскатной кровли

Составными частями четырёхскатной крыши являются:

  • мауэрлат;
  • затяжки;
  • стропила и стойки;
  • конёк;
  • обрешётка.

Для кровельной конструкции с четырьмя скатами специалисты советуют применять качественную древесину сосны или лиственницы. Её влажность не должна быть меньше 22 %.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Мастер-класс по строительству крыши с четырьмя скатами

Укладываем мауэрлат. Для этого на ограждающие конструкции анкерными шпильками прикрепляем брусья и защищаем их гидроизоляцией.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

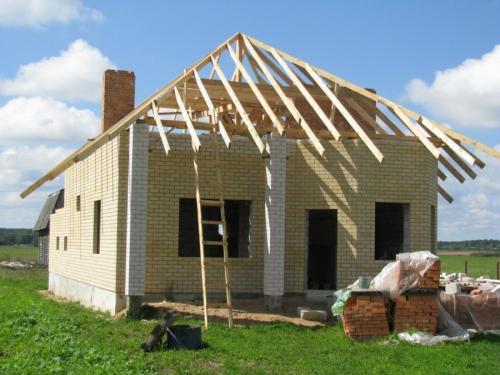

Укладываем лежни. Укладку следует проводить на внутренние стены в точках, где будут находиться стойки.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Устанавливаем стойки, выравниваем их по строительному уровню и фиксируем на стальные уголки. Расстояние между стойками не должно превышать 2 м.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

Укладываем прогоны и скрепляем их при помощи уголков и саморезов. Монтируем стропильные ноги.

Изготавливаем диагональные усиленные стропила, устанавливаем между ними нарожники. Устанавливаем дополнительные стойки под диагональные ноги. Это необходимо сделать для большей надёжности конструкции.

Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками

    Крыша четырехскатная. Четырехскатная крыша – устройство, технология строительства и советы, как установить своими руками
