Монтаж гипсокартона на деревянный каркас. Монтаж гипсокартона по деревянному каркасу

Монтаж гипсокартона на деревянный каркас. Монтаж гипсокартона по деревянному каркасу

Речь пойдет только о продольной (вертикальной) схеме изготовления облицовки. Приблизительная последовательность изготовления облицовки на деревянном каркасе следующая:

1. Размечают положение брусков обрешетки и нарезают их по размеру. При нарезании стоек следует вычесть от длины стены толщину нижнего и верхнего горизонтальных брусков.

2. Устанавливают стойки и верхний и нижний горизонтальные бруски.

3. Устанавливают короткие бруски над дверными и оконными проемами, немного сдвигая вертикальные короткие бруски, чтобы не делать вырезы в гипсокартоне.

4. Отделывают (оклеивают ГКЛ) оконные и дверные проемы внутри. Прибивают листы гипсокартона на стены.

5. Прибивают листы вокруг оконных и дверных проемов.

6. Заделывают стыки между листами и подготавливают стены к финишной отделке.

Стены из кирпичной и каменной кладки редко бывают идеально ровными, поэтому при изготовлении гипсокартонной облицовки следует учесть все неровности. Большую трудность составляет выравнивание брусков обрешетки по вертикали и по горизонтали. Если не уделить данной процедуре должного внимания, ровных и гладких стен не получится.

Монтаж каркаса при неровной стене выполняют так. Сначала выявляют неровности стены. Вырезанный нижний горизонтальный брус будущего каркаса кладут на пол у стены и проводят линию вдоль его наружного края. Выполняют разметку под стойки с шагом 600 мм. Затем прижимают стоечный брус вертикально к стене и через равные интервалы отмечают положение торца, когда он выходит за линию на полу. Соединяют отметки второй линией параллельно первой. Прикрепляют опорный брус к полу, чтобы его наружный край шел вдоль наружной линии отметки. Устанавливают вертикальные брусья на опорный, выровняв их внешние поверхности, вставляя, если необходимо, прокладки. Ровность проверяют отвесом, уровнем и правилом. Закрепляют горизонтальный брус на уровне потолка. Удобнее сначала установить две крайние стойки (вертикальных бруска) и натянуть между ними шнур. Затем устанавливают промежуточные стойки и проверяют ровность установки по шнуру Если пол неровный, то под опорный брусок также подкладывают что-либо в нужных местах (чтобы он был установлен на одном уровне), а затем выставляют все остальные бруски.

Деревянный каркас на стену под гипсокартон. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;

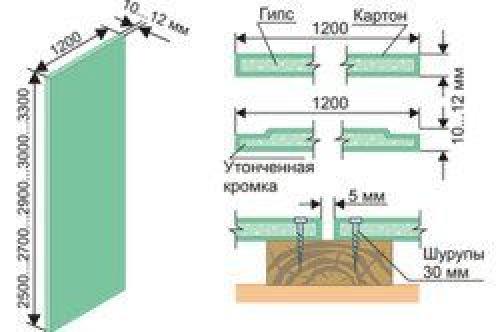

5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.

Какой каркас лучше для гипсокартона. Обшивка стен гипсокартоном

Гипсокартон – быстрый способ кардинально изменить пространство дома или квартиры. Им не только выравнивают стены, но и утепляют помещение, создают декоративные конструкции, возводят стены и др.

При выравнивании стен ГКЛ используют один из 3 способов крепления:

• Крепление на оцинкованный профиль. Поверхность стены будет идеально при любой первоначальной кривизне. Профили закрепляют на фиксаторы, из которых собирают каркас (перемычки, стойки) с лицевой стороной в одной плоскости. Пространство между стеной и ГКЛ позволяет уложить электропроводку и коммуникации, а так же звукоизоляцию и утеплитель. Минусом этого метода – высокая проводимость звука без утеплителя. Звук от удара по стене будет как от барабана.
• Монтаж на деревянные бруски. Принцип сбора аналогичен предыдущему – перемычки и стойки, но крепление каркаса будет к стене. Компенсировать большие перепады не выйдет, так же дополнительно тратится время на поиск выступающих частей. Для выравнивания подкладывают бруски или счесывают на выступах.

Дерево для каркаса должно быть высушено (до 20% влажности). В противном случае брус поведет, а конструкция перекосится.

К недостаткам можно отнести вероятность поражения дерева грибком или древесным вредителем. Метод востребован в районах, где стоимость пиломатериалов ниже цены на профиль.

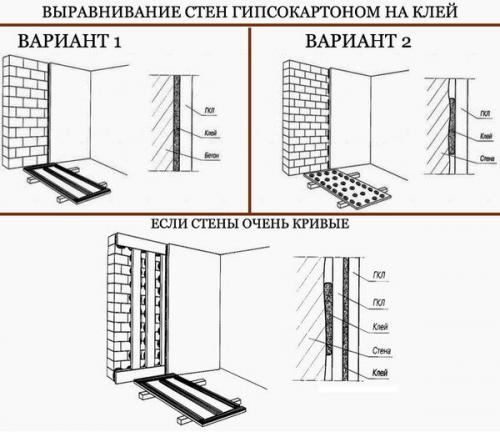

• Монтаж листов при помощи клея. Применяют специальные клеевые составы или «жидкие гвозди». Это допустимо для стен с максимальным перепадом до 2 см. На лист (стену) наносят клей кучками (для неровных поверхностей) или полосами и устанавливают лист, регулируя уровнем. Для закрепления требуются подпорки и клинья.

Каркас для перегородки. Каркас: как установить правильно?

Перегородки из гипсокартона на деревянном каркасе

Перегородки из гипсокартона на деревянном каркасе своими руками. Для перегородок я использовал гипсокарто…

Неправильная схема монтажа каркаса потолка из гипсокартона.

Стартовый этап в сооружении конструкции — установка обвязки. Крепятся брусья в следующем порядке: потолок-пол-стены. Если в помещении деревянные перекрытия, то крепить брусья легко простыми гвоздями. Для реек в 6 см рекомендуются гвозди в 10 см. Если стены из таких материалов, как бетон или кирпич, плюс слой штукатурки, то крепить будет немного сложнее. В этом случае крепление осуществляется анкерами к потолку и дюбелями к стене и полу.

Крепление рекомендуется начинать с потолка, предварительно нанеся разметку места будущей перегородки. Как только на потолке брусья закреплены, можно наносить разметку на пол и продолжать крепление. Важно сделать разметку правильно, можно воспользоваться уровнем или лазерным нивелиром.

При разметке нужно сделать минимум 3 отметки на полу: по одной на каждой стене и одна посередине, можно сделать и больше, они не будут лишними, тем более что видно их не будет. После того как напольный брус закреплен, нужно проверить его положение относительно потолочного.

После того как вы убедитесь в точности креплений, можно переходить к креплению бруса на стену. Тут все гораздо легче: соединить потолочный с напольным вертикальными брусьями обвязки. Впоследствии именно на вертикальные стойки придется основная нагрузка, поэтому крайне важно хорошо ее закрепить. Не менее важно соблюдать расстояние между вертикальными брусьями — не более 40 см.

Перед тем как вы приступите к укреплению конструкции, нужно оценить, насколько крепкие стены.

В случае если вы имеете дело со стенами из непрочных материалов (ячеистый бетон, гипсокартон и так далее), нужны дюбели самого большого размера. Разрешено использование и гвоздей-дюбелей, и специальных дюбелей. Возможен вариант следующего крепления: в стене просверлить отверстия, вбить в них деревянные пробки, в которые впоследствии можно вкрутить шурупы или забить гвозди.

Технология монтажа гипсокартона на деревянный каркас.

Еще один способ крепления обвязки: взять прямые подвесы (обычно такие используются при установке каркаса из металла) и закрепить с их помощью брусья. Этот вариант отлично подойдет в случае, если стены довольно прочные.

Как только обвязка установлена, можно переходить к монтажу стоек. Обычно расстояние между стойками равно 60 см, это очень удобно — впоследствии ГКЛ стандартной ширины (120 см) можно закрепить на 2 стойках, что облегчает монтаж гипсокартона.

Установка стоек осуществляется с помощью брусков из дерева, прикручиваемых к стойке и обвязке при помощи шурупов. Можно крепить стойки и металлическими уголками.

Если перегородка имеет дверной проем, то нужно добавить количество стоек, а также перемычки горизонтально. Если есть возможность обойтись без коммуникаций в перегородке, то это отлично. В случае если все-таки нужна электропроводка, то провода стоит поместить в защитную трубу или воспользоваться жестяным коробом.

Как крепить гипсокартон к стене на рейки. Инструменты и материалы:

1. Рейки из мягких сортов древесины. Оптимальное сечение 100×50 мм или 75×50 мм, но можно и меньше.
2. Шурупы для гипсокртона
3. Шуруповерт
4. Дюбели для крепежа в стену
5. Дрель
6. Гипсокартон
7. Пила

Совет. Под листы гипсокартона можно уложить звуко- и теплоизоляционный материал. Для большего эффекта можно использовать теплоизоляционный гипсокартон.

1. Мелом начертите лини разметки для крепления реек по периметру стены и для вертикальных реек. Рассчитайте интервал между вертикальными рейками таким образом, чтобы края каждого листа гипсокартона приходились на середину следующей рейки. Пилой обрежьте рейки по требуемой длине.
2. Крепим рейки к стене. Используйте дюбели и дрель.
3. Между прикрепленными стойками из тех де деревянных реек установите распорки. Они должны быть подогнаны под размер листов гипсокартона таким образом, чтобы стыки между листами приходились на середину распорки. Однако прибивайте рейки на разных высотах, иначе вы не сможете вогнать гвозди в их торцы.
4. В тех местах, где рейки неплотно прилегают к стене, подложите между ними и стеной подпорки из обрезков дерева или гипсокартона.
5. Когда сетка-основа готова, начинаем крепить гипсокартон. Напомним, его края должны проходить точно посередине стоек и распорок. Для крепежа лучше всего использовать шурупы — они снизят риск расколоть гипсокартон. Размечайте крепеж через каждый 15 мм и так, чтобы головки шурупов были утоплены ниже поверхности материала. В тех местах, где лист гипсокартона слишком велик, обрежьте его под нужный размер ножовкой с мелкими зубьями.
6. Заделываем стыки между листами гипсокартона. Используйте клейкую армирующую ленту для заделки швов или обычную ленту, наклеив ее с помощью небольшого количества штукатурки. Если зазоры между листами более 3 мм, заделайте их сначала штукатурным раствором, а затем уже лентой. Покройте ленту сверху шпаклевкой так, чтобы получилось очень отлогое незаметное возвышение вдоль шва. После шлифовки и окраски это будет незаметно.
7. Стена готова! Теперь ее можно покрыть штукатуркой или сделать обычную отделку, например, приклеим обои.

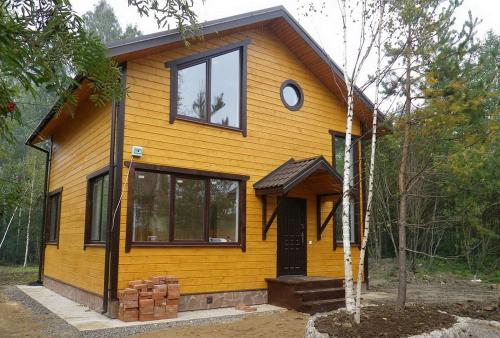

Деревянный каркас своими руками. Как быстро и недорого построить каркасный дом своими руками

Каркасный дом – это прекрасная возможность обзавестись собственным комфортным жильем за приемлемые деньги и в короткий срок. Но чтобы первый сильный ветер или пучение грунта не сложили его как карточный домик, необходимо знать четкую последовательность выполнения работ и некоторые секреты каркасного строительства. Приводим пошаговую инструкцию, как правильно.

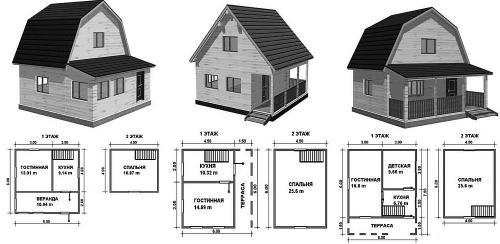

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи . Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный илиглубокого заложения.

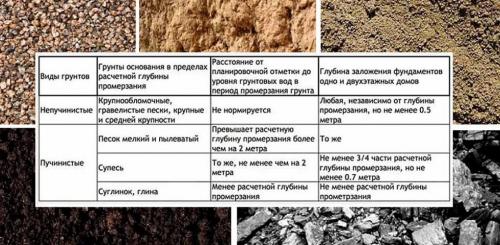

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

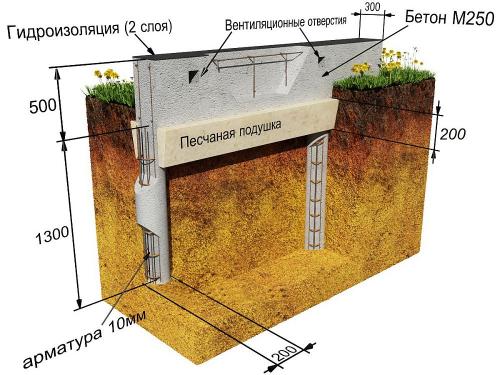

Особенности ленточного фундамента

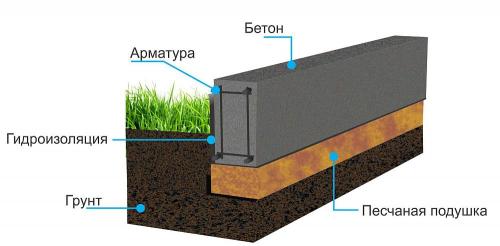

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

1. Рытье траншеи и укладка песчаной подушки на ее дно.
2. Гидроизоляция стенок траншеи.
3. Монтаж деревянной опалубки.
4. Сборка и установка армирующей сетки.
5. Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

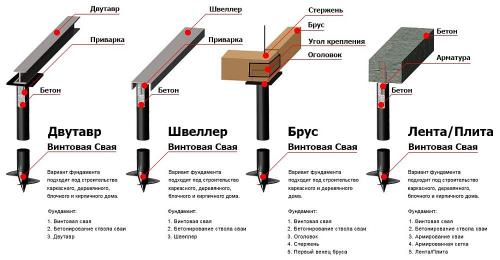

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

1. По выбранному периметру в земле бурят круглые скважины.
2. В них устанавливают связанный из арматуры металлический каркас.
3. Опускают в скважины опалубку из обсадных труб.
4. Обрезают надземные элементы по одному уровню.
5. Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

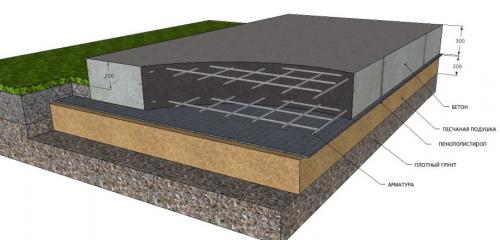

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Источник: https://gorizont-pro.ru/stati/derevyannyy-karkas-pod-gipsokarton-svoimi-rukami-montazh-gipsokartona-po-derevyannomu-karkasu

Монтаж гипсокартона на деревянные стены. Дерево против профиля

В каких случаях допустим монтаж гипсокартона на деревянный каркас, а когда предпочтителен оцинкованный профиль?

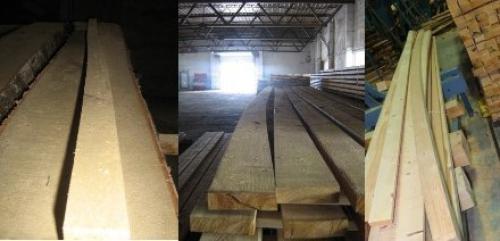

У бруска есть единственное достоинство — дешевизна . Чтобы не быть голословным, я приведу средние цены на брусок и профиль для Московской области:

Далее: древесина, в отличие от оцинкованной стали, гигроскопична , а также способна менять свои линейные размеры и геометрию в зависимости от влажности воздуха. С практической стороны это означает, что в сыром помещении деревянная обрешетка может покоробиться и выгнуть облицовку стены, а то и привести к появлению трещин по ее швам.

Деформация пиломатериалов при сушке.

Покоробившийся каркас привел к появлению трещин в чистовой отделке.

Наконец, дерево подвержено биологическим воздействиям : оно гниет и становится пищей для древоточцев. Опять-таки в отличие от оцинковки.

Выводы?

1. Каркас из дерева для гипсокартона может использоваться только в сухих помещениях . Для ванной, кухни или совмещенного санузла стоит предпочесть оцинкованный профиль;
2. Элементы обрешетки перед ее сборкой в обязательном порядке должны обрабатываться антисептиком .

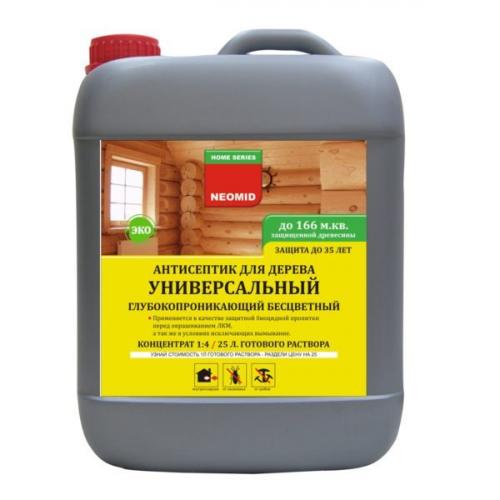

Антисептик для дерева от компании Неомид.

Лазейка

Есть, однако, простой способ приблизить древесину к оцинкованному профилю по эксплуатационным качествам. Для того, чтобы она полностью утратила гигроскопичность и способность к деформации при колебаниях влажности, брусок достаточно пропитать олифой : составляющие ее масла заполнят поры между волокнами в наружном слое дерева, образуя при полимеризации непроницаемую для воды оболочку.

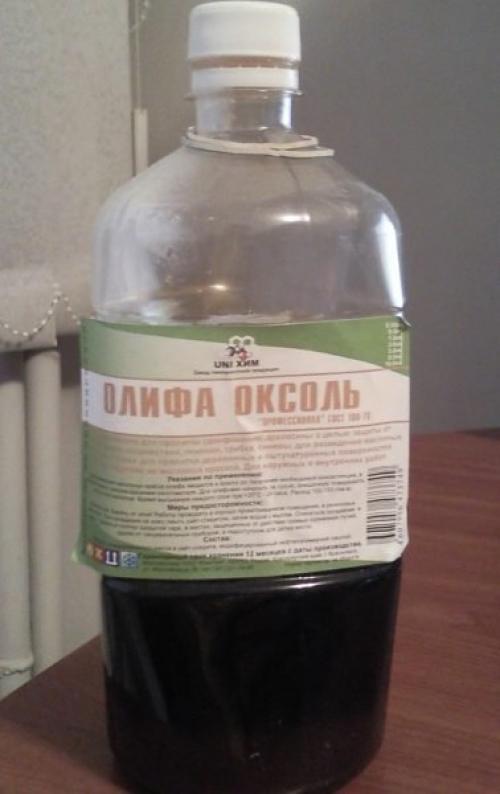

Олифа надежно защитит древесину от сырости.

У этой операции есть несколько тонкостей:

• Олифу лучше наносить подогретой на водяной бане. Тогда она проникает в структуру волокон глубже; соответственно, водонепроницаемое покрытие будет более долговечным;

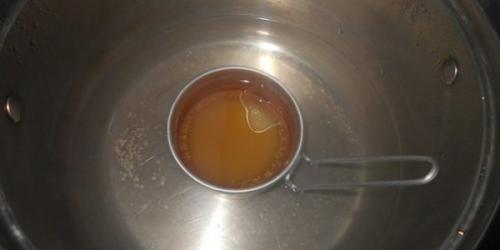

Подогретая на водяной бане олифа глубже проникнет в структуру древесины.

• Торцы отрезанного по размеру бруска проще не покрывать олифой с помощью кисти, а макать в банку с ней. Именно торцы благодаря ориентации волокон перпендикулярно поверхности наиболее уязвимы для влаги;
• Олифа сохнет несколько дней и обладает сильным характерным запахом. Для сушки бруска лучше выделить отдельное помещение с хорошей вентиляцией.

Источник: https://dekor-i-interer.ru-land.com/novosti/kreplenie-gipsokartona-k-stene-na-derevyannyy-karkas-vybiraem-i-podgotavlivaem-drevesinu
