Несущая способность пустотных плит перекрытия. Маркировка

03.08.2022 в 08:56

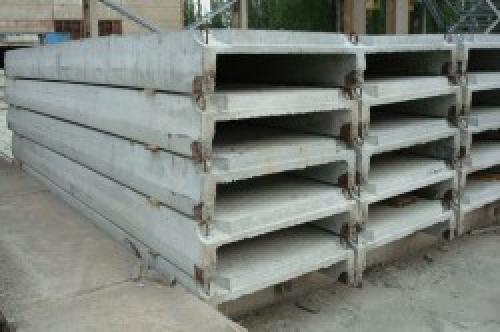

Несущая способность пустотных плит перекрытия. Маркировка

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

  1. Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
  2. Первое число указывает на длину в дециметрах.
  3. Второе число равно ее ширине в дециметрах.
  4. Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

  • Перед нами плита перекрытия;
  • Ее длина примерно 12 дм (1,18м);
  • А ширина около 10 дм (0,99 м);
  • Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает П образная плита перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Несущая способность пустотных плит перекрытия. Маркировка

Расчет несущей способности плиты перекрытия. Как сделать расчет монолитной плиты перекрытия?

Если застройщик выбрал проект дома со свободной планировкой, он скорее всего столкнется с проблемой нестандартного перекрытия.

Следовательно, ему придется отказаться от заводских панелей и установить монолитную плиту перекрытия (МПП).

Это очень экономичный вариант, к которому прибегают даже при возведении типовых помещений.

Для их установки не требуется дорогостоящая грузоподъемная техника, они имеют более высокие производственные характеристики, а бесшовная поверхность перекрытий существенно экономит средства заказчика на отделочные работы.

Зачем нужно делать?

Застройщик, перед тем как устанавливать перекрытие, должен выполнить расчет этой ответственной конструкции. Поскольку эти вычисления относятся к разряду сложных , лучше поручить их выполнение специалистам.

Необходимость такого расчета объясняется особой ролью плиты в обеспечении прочности и долговечности домостроения. Она принимает на себя нагрузки от расположенных выше конструкций и передает их через стенки на основание дома. Поэтому правильно выполненный расчет МПП имеет важное значение для дома в целом.

Если конструкция будет установлена без применения предварительных расчетов, она может не выдержать фактическую весовую нагрузку, что приведет к массовому процессу трещинообразования и даже вызвать более серьезные дефекты в конструкции, вплоть до полного ее разрушения.

Поэтому главной задачей такого расчета является гарантия требуемого запаса прочности. Для этой цели нужно рассчитать габариты плиты, планируемые нагрузки на МПП и профессионально выбрать диаметры поперечной и продольной арматуры.

Расчет выполняется с использованием нормативов и предельных нагрузок , установленных, изданного в 1985 году.

Расчет пошагово:

  1. Определяют геометрические характеристики МПП, класс арматуры и марку бетона. В момент выбора марки бетона необходимо принять во внимание, что данный стройматериал неоднородный, в связи, с чем его физико-механические характеристики проявляют себя неравномерно.

    Сопротивление бетонного слоя на сжатие должно приниматься не выше, чем соответствующий показатель у арматуры, поскольку на растяжение фактически работает только армокаркас. Чаще всего, при возведении таких конструкций в домах применяют бетон марок м250/350 (В 20/25). Для армокаркаса применяют арматура А400/500.

  2. Высчитывают все нагрузки на МПП. С этой целью необходимо суммировать вес плиты и вертикальные нагрузки. Толщину ее определяют в зависимости от пролета, а массу, учитывая плотность определенной марки бетона. Согласно СНиП нормативные нагрузки от расположенных выше стройконструкций на проектируемое МПП для жилых помещений принимают в диапазоне 250-800 кг/м2.
  3. Определяют предельно допустимый изгибающий момент. Наибольший показатель такого напряжения, всегда воздействует на центр конструкции, при полном опирании ее по периметру на стенки.
  4. Подбирают минимально допустимое сечение рифленой арматуры. Класс ее подбирается по значению ξR, определяющему дистанция от центра сечения прутьев армокаркаса до нижнего среза перекрытия. Его наименьший показатель должен быть не менее Д арматуры, не ниже 10 мм. Увеличение этого расстояния приводит к повышению прочности сцепления арматуры в бетонной массе.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/nesushchaya-sposobnost-plit-perekrytiya-kak-sdelat-raschet-monolitnoy-plity-perekrytiya

Может ли сломаться плита перекрытия. Виды и причины появления трещин

  1. Усадочные трещины в перекрытии. Эти трещины встречаются чаще всего, однако, они не представляют опасности. Размер таких трещин небольшой. Образуются они в тот момент, когда происходит затвердение бетона. Внешне имеют вид сетки.
  2. Деформационные трещины. Такие трещины образуются во время эксплуатации и со временем, происходит их удлинение и расширение. Устройство подвесных и навесных потолков порой мешают их обнаружить вовремя, что может привести к полному разрушению конструкции.

Несущая способность пустотных плит перекрытия. Маркировка 01

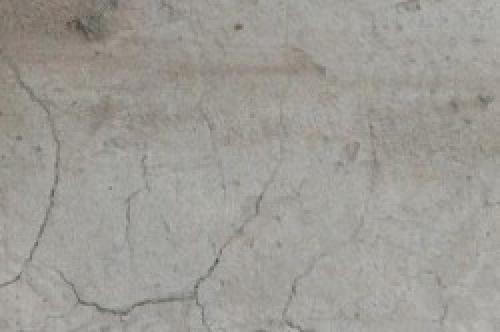

Усадочные трещины образуются, когда происходит затвердение бетона. Размер таких трещин небольшой. Внешне имеют вид сетки.

Появление таких трещин в плите свидетельствует о грубом нарушении при строительстве, например, обрубка при укорочении, что запрещается категорически.

В плитах перекрытия расположена напряженная продольная арматура и в этом состоянии происходит натяжение на каркас в момент бетонирования. При укорачивании, несущая способность уменьшается сразу в несколько раз.

Обнаружив на плите такие трещины, требуется демонтаж и замена. В ситуации, когда нет времени и денег, устраивают подпорную стенку. Иначе конструкция не выдержит больших нагрузок, потому что не работает на растяжение.

При появлении продольных и диагональных трещин на плите возможен ее ремонт.

Такие трещины дают сигнал о том, что идет перенапряжение плит перекрытия и их срочно требуется разгрузить, убрать все тяжелые предметы.

Несущая способность пустотных плит перекрытия. Маркировка 02

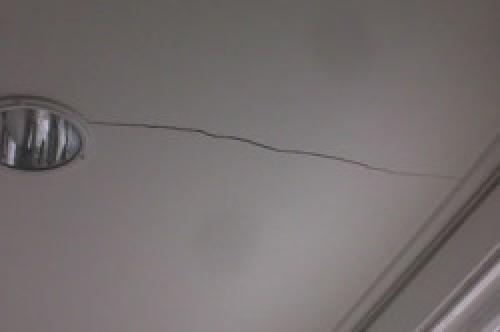

Деформационные трещины образуются во время эксплуатации и со временем, происходит их удлинение и расширение.

Образование трещин может произойти из-за прогибов. Требуется обнаружить причину, по которой возникли трещины в перекрытиях, произвести оценку состояния бетона, а также арматуры. Особое внимание нужно уделить конструкциям во влажных помещениях (кухня, ванна, санузел).

Силовые трещины в плите появляются при перегрузке, от недостаточного количества рабочей арматуры или же неправильного размещения арматуры (смещение к нейтральной оси). При раскрытии трещин более 0,3 мм производится усиление наращиванием с дополнительным армированием.

Несущая способность монолитной плиты перекрытия. В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

  1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
  2. Сложная конфигурация в плане с “неудачным” расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
  3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и  характерны хрупким, а не пластичным характером разрушения.
  4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/nesushchaya-sposobnost-plit-perekrytiya-kak-sdelat-raschet-monolitnoy-plity-perekrytiya

Нагрузка на плиты перекрытия снип. Как расшифровать маркировку

Маркировка железобетонных плит отражает все параметры, необходимые для правильного подбора изделий. Она содержит в себе указание на тип плиты, её округленную длину и ширину в дециметрах, и предельную нагрузку, выраженную в сотнях килограмм на квадратный метр.

Пример расшифровки маркировки плит ПБ Источник belbeton.su

Приведем ещё один пример маркировки с разбором каждого обозначения для плиты 1ПК40.12-8.

  • 1ПК – пустотная плита перекрытия с круглыми отверстиями сечением 15,9 см;
  • 40 – длина 400 см (округленная);
  • 12 – ширина 120 см (округленная);
  • 8 – предельная нагрузка, выраженная в кг на 1 дм2(или 800 кг/м2).

Соответственно, если третье число в маркировке 10, то показатель нагрузки примерно равен 1000 кг/м2, если 12 – 1250 кг/м2и т.д. Точные значения этих показателей и размеров до миллиметров и граммов указаны в производственной документации и специальных справочниках, но расчет нагрузки на плиту перекрытия можно вести и по округленным цифрам.

Согласно СНиП, стандартная нагрузка для пустотных плит может быть не более 800 кг/м2, этого вполне достаточно для жилых зданий. Плиты с более высокими показателями использовать нецелесообразно из-за большого веса и увеличения давления на фундамент.

Как самостоятельно посчитать нагрузку

Чтобы выполнить расчет нагрузки на перекрытие, нужно определить положение плиты в конструкции здания, для чего необходим проект или поэтажный план. Вес, приходящийся на плиту, зависит от отделки пола и потолка, наличия стоящих на ней перегородок, меблировки и оборудования помещения.

Расчет можно вести по площади всего перекрытия, суммируя нагрузки целого этажа и разделив полученное значение на количество панелей, необходимых для устройства межэтажной перегородки. Но более точные данные получают, вычисляя нагрузки покомнатно либо на отдельную плиту, потому что для спальни с легкой отделкой и ванной с теплым полом в бетонной стяжке и тяжелым оборудованием она может очень отличаться.

Нагрузка на плиты в разных частях дома отличается Источник mdv63.ru

Для примера возьмем ту же плиту ПК40.12-8. При толщине 220 мм её вес составляет 1420 кг (этот параметр указывается в технической документации). Также потребуется вычислить площадь бетонной панели. В нашем случае она равна 4,8м2.

Расчет ведется при условии опирания плиты на две торцевые стороны. Если она дополнительно опирается на внутренние несущие стены или колонны, нагрузка снижается.

Обратите внимание! Перекрытие не должно опираться на межкомнатные перегородки. Между их верхним краем и плитой оставляют зазор, равный 1/150 от длины плиты – это величина допустимого прогиба без нарушения целостности и несущей способности плиты. В нашем примере зазор равен 3,2 см, он заполняется монтажной пеной или утеплителем.

Какой вес выдерживает плита перекрытия 6 метров. Материалы и конструкционные находки

Несущая способность пустотных плит перекрытия. Маркировка 03

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве – это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек – нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от – 40˚ до + 50˚, что очень важно для нашей страны.

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.
