Деревянный каркас для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

↑

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

↑

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
Шаг крепления ГКЛ на потолке – не более 17 см.

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

Каркасный дом – это прекрасная возможность обзавестись собственным комфортным жильем за приемлемые деньги и в короткий срок. Но чтобы первый сильный ветер или пучение грунта не сложили его как карточный домик, необходимо знать четкую последовательность выполнения работ и некоторые секреты каркасного строительства. Приводим пошаговую инструкцию, как правильно.

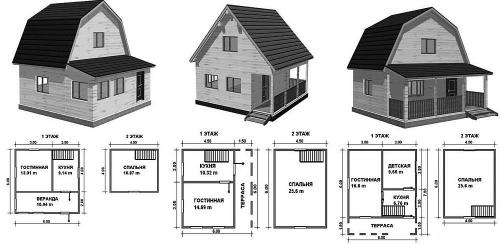

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи . Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный илиглубокого заложения.

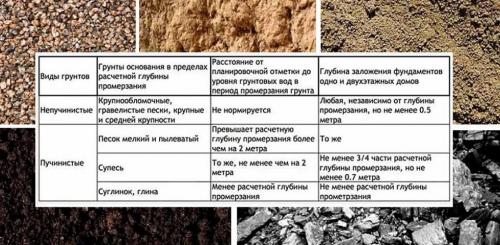

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

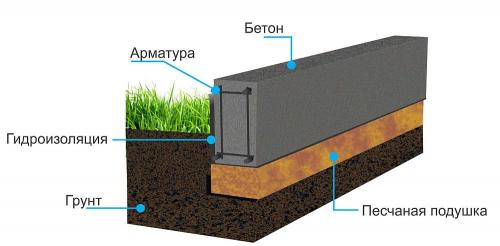

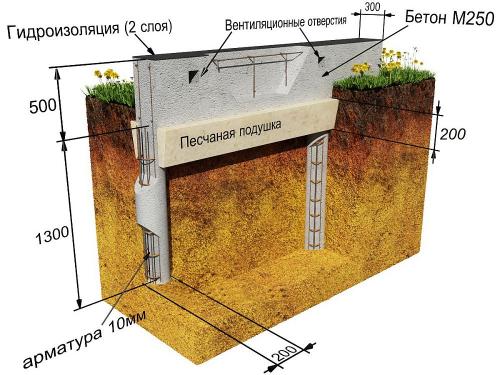

Особенности ленточного фундамента

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

Рытье траншеи и укладка песчаной подушки на ее дно.
Гидроизоляция стенок траншеи.
Монтаж деревянной опалубки.
Сборка и установка армирующей сетки.
Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

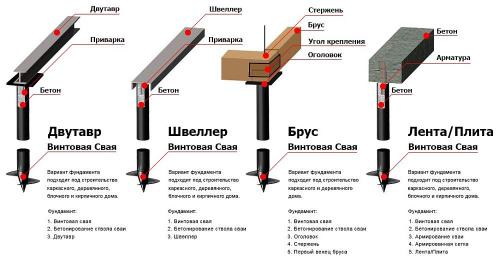

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

По выбранному периметру в земле бурят круглые скважины.
В них устанавливают связанный из арматуры металлический каркас.
Опускают в скважины опалубку из обсадных труб.
Обрезают надземные элементы по одному уровню.
Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

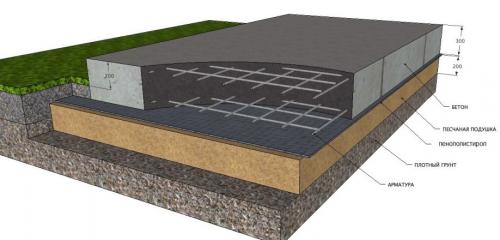

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Как крепить гипсокартон к стене на рейки. Инструменты и материалы:

Рейки из мягких сортов древесины. Оптимальное сечение 100×50 мм или 75×50 мм, но можно и меньше.
Шурупы для гипсокртона
Шуруповерт
Дюбели для крепежа в стену
Дрель
Гипсокартон
Пила

Совет. Под листы гипсокартона можно уложить звуко- и теплоизоляционный материал. Для большего эффекта можно использовать теплоизоляционный гипсокартон.

Мелом начертите лини разметки для крепления реек по периметру стены и для вертикальных реек. Рассчитайте интервал между вертикальными рейками таким образом, чтобы края каждого листа гипсокартона приходились на середину следующей рейки. Пилой обрежьте рейки по требуемой длине.
Крепим рейки к стене. Используйте дюбели и дрель.
Между прикрепленными стойками из тех де деревянных реек установите распорки. Они должны быть подогнаны под размер листов гипсокартона таким образом, чтобы стыки между листами приходились на середину распорки. Однако прибивайте рейки на разных высотах, иначе вы не сможете вогнать гвозди в их торцы.
В тех местах, где рейки неплотно прилегают к стене, подложите между ними и стеной подпорки из обрезков дерева или гипсокартона.
Когда сетка-основа готова, начинаем крепить гипсокартон. Напомним, его края должны проходить точно посередине стоек и распорок. Для крепежа лучше всего использовать шурупы — они снизят риск расколоть гипсокартон. Размечайте крепеж через каждый 15 мм и так, чтобы головки шурупов были утоплены ниже поверхности материала. В тех местах, где лист гипсокартона слишком велик, обрежьте его под нужный размер ножовкой с мелкими зубьями.
Заделываем стыки между листами гипсокартона. Используйте клейкую армирующую ленту для заделки швов или обычную ленту, наклеив ее с помощью небольшого количества штукатурки. Если зазоры между листами более 3 мм, заделайте их сначала штукатурным раствором, а затем уже лентой. Покройте ленту сверху шпаклевкой так, чтобы получилось очень отлогое незаметное возвышение вдоль шва. После шлифовки и окраски это будет незаметно.
Стена готова! Теперь ее можно покрыть штукатуркой или сделать обычную отделку, например, приклеим обои.

Какой каркас лучше для гипсокартона. Обшивка стен гипсокартоном

Гипсокартон – быстрый способ кардинально изменить пространство дома или квартиры. Им не только выравнивают стены, но и утепляют помещение, создают декоративные конструкции, возводят стены и др.

При выравнивании стен ГКЛ используют один из 3 способов крепления:

Крепление на оцинкованный профиль. Поверхность стены будет идеально при любой первоначальной кривизне. Профили закрепляют на фиксаторы, из которых собирают каркас (перемычки, стойки) с лицевой стороной в одной плоскости. Пространство между стеной и ГКЛ позволяет уложить электропроводку и коммуникации, а так же звукоизоляцию и утеплитель. Минусом этого метода – высокая проводимость звука без утеплителя. Звук от удара по стене будет как от барабана.
Монтаж на деревянные бруски. Принцип сбора аналогичен предыдущему – перемычки и стойки, но крепление каркаса будет к стене. Компенсировать большие перепады не выйдет, так же дополнительно тратится время на поиск выступающих частей. Для выравнивания подкладывают бруски или счесывают на выступах.

Дерево для каркаса должно быть высушено (до 20% влажности). В противном случае брус поведет, а конструкция перекосится.

К недостаткам можно отнести вероятность поражения дерева грибком или древесным вредителем. Метод востребован в районах, где стоимость пиломатериалов ниже цены на профиль.

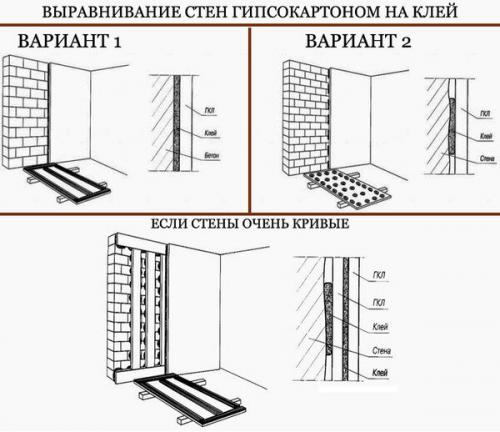

Монтаж листов при помощи клея. Применяют специальные клеевые составы или «жидкие гвозди». Это допустимо для стен с максимальным перепадом до 2 см. На лист (стену) наносят клей кучками (для неровных поверхностей) или полосами и устанавливают лист, регулируя уровнем. Для закрепления требуются подпорки и клинья.

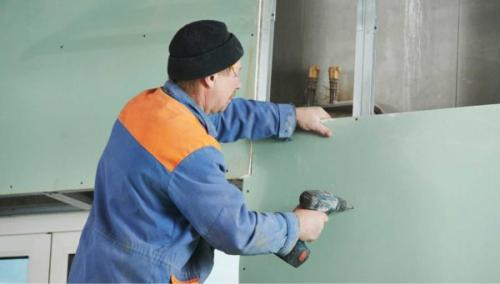

Монтаж гипсокартона на деревянные стены. Монтаж каркаса

Каркас для гипсокартона, по сути, собирается как конструктор из профилей. Главное, правильно разметить и нарезать последние, чтобы их длина соответствовала разметке на стене.

Итак, дальнейшее руководство выглядит следующим образом:

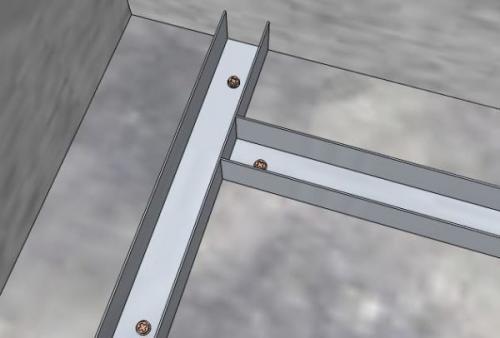

в первую очередь необходимо закрепить направляющие профили на потолке и на полу, воспользовавшись саморезами или даже дюбель-гвоздями;
затем нужно таким же способом закрепить на стене кронштейны согласно разметке. Имейте в виду, что они должны располагаться строго перпендикулярно вертикальным линиям;

Пример установки направляющих

после этого нужно лишь вставить профили ПП в направляющие и зафиксировать их саморезами в кронштейнах. Так как профили достаточно гибкие, при их фиксации следует проверять положение уровнем. Желательно даже натянуть нити в качестве маяков, чтобы стена не пошла волной;
чтобы укрепить каркас, между стойками надо расположить перемычки в шахматном порядке, зафиксировав их саморезами.

На этом процесс монтажа каркаса завершен. Конечно, мы рассмотрели процесс сборки самой простой конструкции. Однако, по такому же принципу можно выполнить в каркасе ниши или придать стенам определенную форму .

В некоторых случаях каркас собирают для монтажа перегородки, т.е. он не фиксируется на стене. В таком случае направляющие крепятся не только к потолку и полу, но и смежным стенам. В остальном же принцип монтажа остается таким же.

Если стена будет утепляться, прежде чем приступить к монтажу каркаса, следует зафиксировать на стене пароизоляционную пленку.

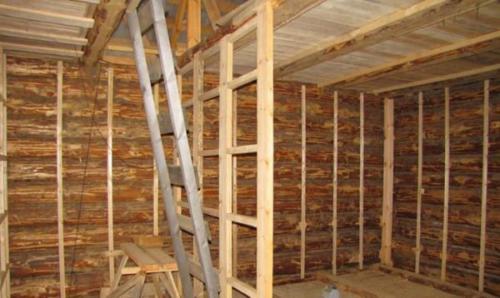

Гипсокартон в деревянном доме можно установить на деревянный каркас

Надо сказать, что не всегда каркас собирают из металлического профиля. К примеру, монтаж гипсокартона в деревянном доме зачастую выполняют на деревянную конструкцию.

Для сборки деревянного каркаса применяют исключительно сухой, ровный и обязательно строганный брус . Зафиксировать его на стенах можно при помощи тех же кронштейнов или стальных уголков.

Использование деревянного каркаса особенно целесообразно в случае утепления стен изнутри, так как дерево предотвращает возникновение мостиков холода. К тому же, это экологичный природный материал, что для многих тоже немаловажно.

При монтаже деревянного каркаса, как и металлического, необходимо обеспечить ровную вертикальную плоскость.

Деревянный каркас своими руками. Технология

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии. Но основные принципы возведения каркасных домов у обеих технологий одинаковые. Независимо от выбора технологии мы строим каркасный дом, придерживаясь такой последовательности:

Выбор материалов. Основой таких построек является каркас. Он может быть выполнен из древесины или стальных элементов. Чаще частные застройщики предпочитают строить каркасный дом своими руками с применением деревянного каркаса из бруса. Такие постройки отличаются экономичностью, экологической безопасностью и быстротой монтажа. Если вы решите строить свой дом на стальном каркасе, то его цена будет больше на 1/3. Однако эти конструкции немного легче, что позволяет выполнить облегчённый фундамент. Также на стальном каркасе можно смело использовать стальные крепежи.
После монтажа фундамента приступают к изготовлению пола будущего дома. Как сделать пол, мы подробно опишем в пошаговом руководстве.

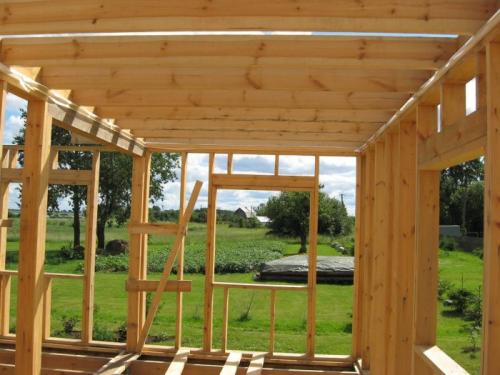

После монтажа пола приступают к возведению каркаса стен, перекрытий и крыши.
Дальше сделанный каркас обшивается древесными листовыми материалами. Построенный дом утепляется. Выполняется монтаж оконных и дверных проёмов.
Теперь можно приступать к прокладке инженерных коммуникаций и выполнению наружной и внутренней отделки стен.

Гипсокартон на доски. Вариант 1: по подшитому к балкам потолку

Вначале разберем наиболее простой вариант: потолок представляет собой сплошной щит из обрезной или необрезной доски, фанеры или ОСП, подшитый к балкам снизу. Можно ли крепить гипсокартон к деревянному потолку в этом случае и если да, то как это сделать?

Ответ зависит от того, есть ли у подшитого к балкам щита существенные отклонения от горизонта, выступы и прочие дефекты. Если их нет, ГКЛ может подшиваться непосредственно к доскам или другому материалу — без зазора и обрешетки.

Для крепления листов используются обыкновенные фосфатированные саморезы длиной 32 — 51 миллиметр (в зависимости от материала потолочного щита); они вкручиваются так, чтобы шляпки были утоплены в поверхность листа примерно на миллиметр. Листы крепятся в шахматном порядке, таким образом, чтобы четыре угла смежных листов не сходились в одной точке.

Это вариант крепления идеально подходит и для подшивки потолка мансарды из sip-панелей.

Подшивка листа гипсокартона к черновому потолку мансарды из обрезной доски.

Толщина гипсокартона определяется качеством поверхности щита, к которому он подшивается. Я советую использовать стеновой ГКЛ толщиной 12,5 мм по дощатому щиту из обрезной или необрезной доски и потолочный ГКЛ толщиной 9 мм для фанерного щита или sip-панелей.

Несколько нюансов:

По всей площади листа саморезы располагаются с шагом около 25 сантиметров, а вот край листа прикручивается ими с шагом 15 см;
Края отрезанных по месту листов расшиваются (с них снимается фаска под углом 30-45 градусов на треть толщины листа) под шпаклевку;

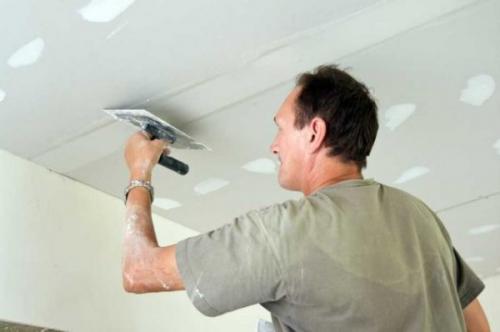

Все швы обязательно армируются. Я бы посоветовал дополнительно клеить поверх швов бандажирующую бумажную ленту, не дающую мелким трещинам выйти на поверхности.
