Как правильно подключить вытяжку на кухне. Безопасное использование прибора

Как правильно подключить вытяжку на кухне. Безопасное использование прибора

Чтобы вытяжка на кухне функционировала без проблем, следует изначально правильно ее установить и подключить к коммуникациям – электросети и вентиляции. Никаких перекосов быть не должно.

При тестовом включении прибор будет работать спокойно, издавая допустимый уровень шума. Скрип, треск и прочие посторонние звуки являются свидетелями ошибок, допущенных при установке.

Сразу же после монтажа техники следует проверить работоспособность и шумность. Можно воспользоваться реальным прибором для измерения уровня шума, если такой имеется, или приложением с аналогичным названием, загрузив его на смартфон

Категорически нельзя использовать бытовое вытяжное устройство на производстве – только по прямому назначению. В противном случае владелец лишается гарантии.

Кроме того, запрещены следующие действия:

• закрывать или закупоривать отверстия на корпусе изделия;
• ограничивать или и вовсе перекрыть свободный приток воздуха во время работы прибора;
• подключать воздуховод в канал для удаления дыма и других горячих выбросов;
• проводить манипуляции по ремонту или обслуживанию без отключения вытяжки от электрической сети.

Такие запреты связаны с безопасностью пользователей и самой техники – нарушение правил повлечет за собой выход из строя вентилятора, без которого прибор не сможет функционировать.

Как подключить вытяжку на кухне к электросети. Как подключить вытяжку на кухне к электричеству

Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

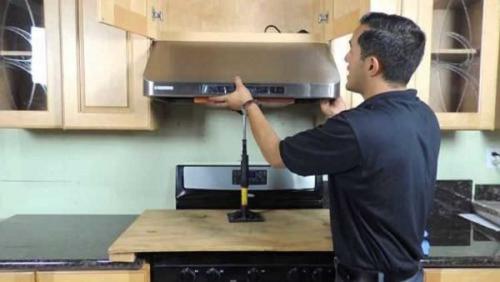

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

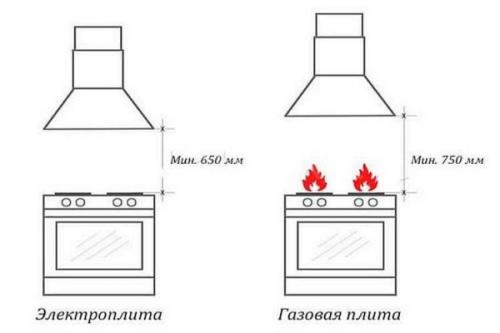

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

• Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
• Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
• Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

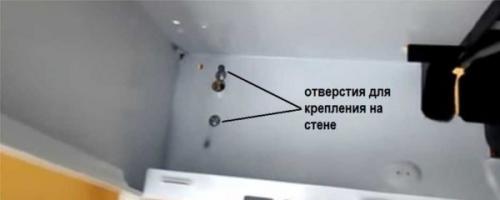

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

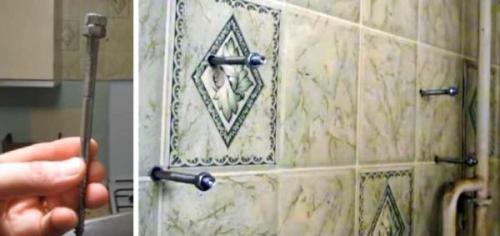

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

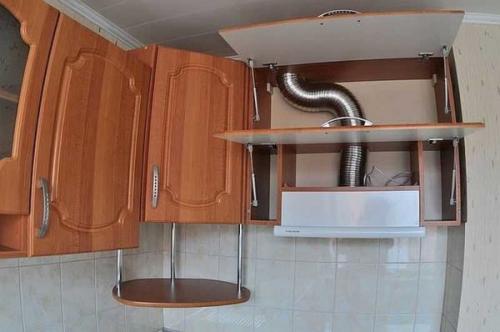

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Источник: https://milyj-dom.ru-land.com/stati/kak-podklyuchit-vytyazhku-na-kuhne-k-ventilyacii-kak-podklyuchit-vytyazhku-k-elektrichestvu

Вытяжка и вентиляция на кухне в один канал. Как правильно сделать вытяжку на кухню

Сделать вентиляцию на кухне в квартире не составит большого труда. Процесс монтажа не сложен, но требует определенных знаний. Например, на кухне размер вентиляционного отверстия отличается от того, который находится в ванной. Огромную роль в правильном функционировании системы будет играть правильно подобранное оборудование .

Подготовительные работы по установке вытяжки на кухне

Чтобы вытяжка работала правильно и надежно, отвод проделывают наружу. Для этого нужно проложить на кухне вытяжной канал наименьшей длины. Идеальный вариант: круглое сечение и не больше двух поворотов. Для предупреждения протечки и промерзания нужно установить оборотные клапаны. Перед непосредственно монтированием следует получить информацию о габаритах и размещении вытяжной системы.

Расположение и размеры оборудования

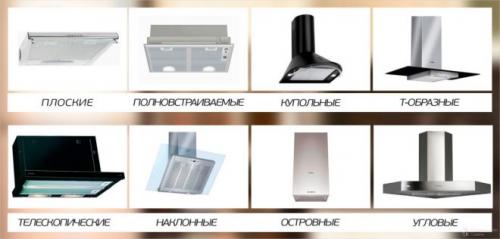

При размещении системы вентиляции на кухне учитываются положение плиты и площадь комнаты. Хорошо, если в помещении высокие потолки. Даже совсем простое оборудование не навредит интерьеру. В зависимости от конфигурации выделяют следующие виды вытяжек:

1. Угловая. При выборе этого вида вытяжки у человека появляется возможность сэкономить пространство и сделать варочную поверхность более доступной, что актуально для маленьких кухонь.
2. Настенная. Одна сторона купола примыкает к стенке, а другая располагается над варочной поверхностью.
3. Островная. Счастливые обладатели просторных кухонь могут позволить себе установку конструкции островного типа. Тогда вытяжка будет размещаться посередине комнаты – там, где находится вся рабочая поверхность в кухнях-островах.

Формы вытяжек также отличаются (наклонные, плоские).

Вентиляция с газовой плитой в кухне должны работать «сообща». Соответственно размер необходимо подбирать под имеющуюся плиту. Они либо совпадают, либо ширина и длина вытяжки увеличиваются примерно на 5 см. Слишком широкую вытяжку выбирать не стоит. Она хоть и будет отлично справляться со своей функцией, но работать на кухне станет неудобно.

Розетку обычно прячут в (под) навесной шкафчик, иногда в кожух, который маскирует воздуховод. Расстояние от пола – 1,9 м.

Выбор материалов вытяжного канала

На этапе подбора подходящего вытяжного канала, который будет проходить через стену, нужно учесть несколько пунктов. Первый – это толщина стены, второй – материал в стене, через который будет осуществляться проводка.

Лучший вариант – круглая оцинковка. Ее можно применить и в качестве скрытого в стене канала, и в качестве скрытого воздуховода. Под такую трубу подойдет любой утеплитель. Изолирующий материал должен быть хорошего качества, не пропускать воду. Можно отдать предпочтение одному из следующих материалов:

• ПВХ;
• полипропилен;
• полиэтен;
• полиуретан.

Изделия из пластика удобны в установке, имеют доступную стоимость. Именно поэтому его чаще всего выбирают в качестве материала для вытяжного канала на кухню.

Создание и подготовка вентиляционного отверстия в стене

Первым делом стоит составить схему на стене. Далее проделываются отверстия, чтобы потом закрепить станину инструмента. В отверстие забивается дюбель, и вкручивается шпилька для закрепления. Станина закрепляется на стенке, производятся окончательные замеры.

Далее сооружается водосток, для того, чтобы по нему стекала охлаждайка сверлящей коронки. Проще всего сделать водосток из алюминиевой фольги.

Сверление стены проходит в несколько стадий:

1. Сначала разрушается внутренний слой, вытаскивается арболитный цилиндр из коронки, чтобы не мешал при дальнейшем монтаже.
2. Затем сверлится внутренняя часть фасадной плиты, снова достается цилиндр.
3. На заключительной стадии сверлится внешний плиточный слой. Инструмент со станиной демонтируются.

Далее собирается система оборотных клапанов. Они защищают канал от проникновения холодного воздуха извне. После этого вытяжку можно закрепить на стене.

Монтаж корпуса вытяжки

Вытяжка плоского типа монтируется к низу навесной мебели или к стенке.

Если имеется угловая планка, то корпус вытяжки встраивается в подвесной шкаф. Бывает, что монтаж затрудняется из-за газовой трубы или выступов. В этом случае применяют сантехнические саморезы шпильки, вкручивающиеся в стену в качестве дюбелей. Сама вытяжка крепится на некотором расстоянии от стены. При правильном монтаже система сохраняет оптимальную тягу. Повороты канала уменьшают «силу» оборудования на 10%.

После установки оборотного клапана, нужно провести его герметизацию снаружи стены. Далее вставляется утепленная труба. С внутренней стороны стены она герметизируется, крепится квадратным элементом на четыре дюбеля.

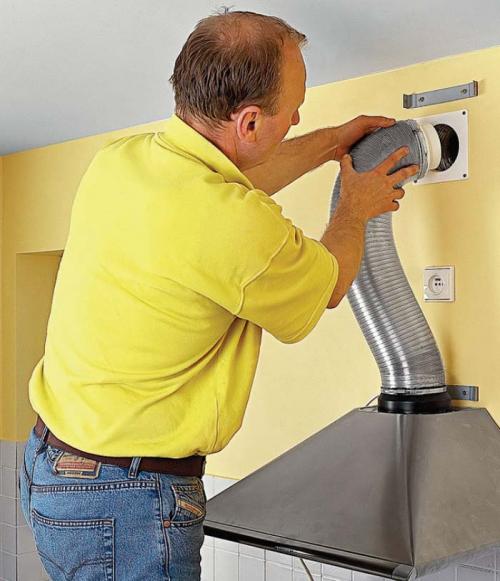

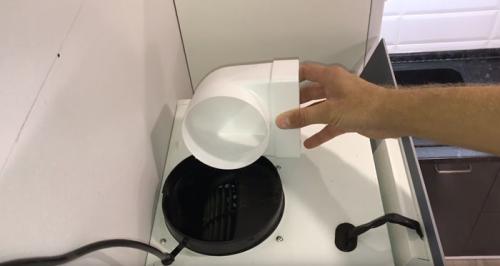

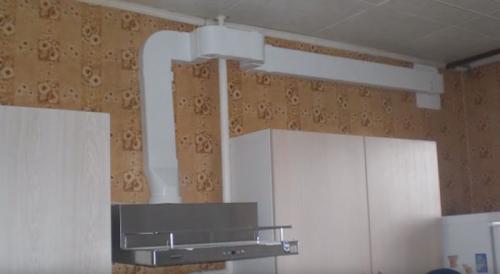

Прокладка воздуховодов

Еще одна задача – прокладывание воздухопровода до отверстия. Необходимо подготовить пластмассовый или гипсокартонный короб (легко поддается обработке). Короб должен удержать не только собственную массу, но и массу воздухопровода. Для закрепления каркаса нужно использовать дюбеля. Максимальной герметичности на стыке воздуховода помогает добиться силиконовый герметик.

Последовательность действий:

1. Разметка месторасположения элементов.

Источник: https://milyj-dom.ru-land.com/stati/kak-pravilno-sdelat-ventilyaciyu-na-kuhne-s-vytyazhkoy-zachem-nuzhna-ventilyaciya-na-kuhne

Подключение вытяжки к воздуховоду. Ошибки при установке кухонной вытяжки

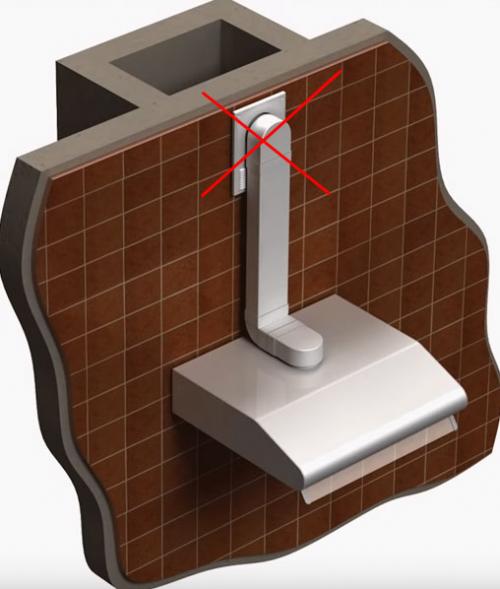

1 Подключение воздуховодов к системе естественной вентиляции – самая распространенная ошибка.

Решетку часто оставляют на месте, чтобы обеспечить естественное движение воздуха, но сам вентиляционный канал закрывает ее.

2 Подключение воздуховода слишком малого диаметра с помощью переходника к вытяжке с большой производительностью и большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов составляют d=125 мм. Для прямоугольных воздуховодов, 204*60 мм.

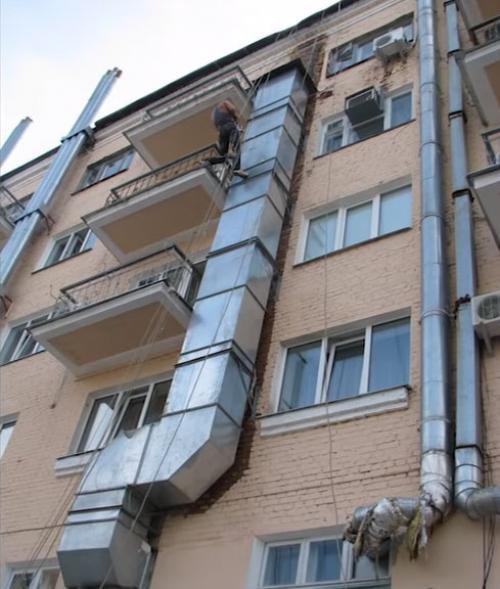

3 Воздуховод выводится наружу через самодельное отверстие в стене.

Это запрещено большинством нормативных актов. Конкретные моменты будут приведены далее в тексте.

Конечно, можно проложить отдельный воздуховод до самой крыши. Но стоит ли оно того? Хотя это решение обычно используется в ресторанах и кафе, расположенных на первых этажах высотных зданий.

Кстати, запрет на выпуск воздуха через стену наружу не распространяется на частные дома, а только на многоэтажные здания.

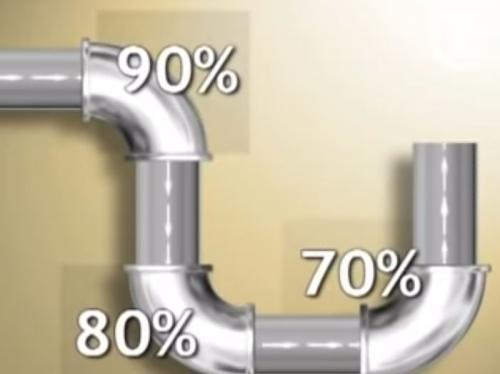

4 Сложная геометрия трассы с большим количеством переходов и поворотов.

Это в первую очередь повлияет на уровень шума. Хотя, конечно, сами повороты – не самое большое зло. Иногда без них не обойтись.

Опасными являются повороты, следующие один за другим, без участков разгона.

5 Подключение слишком мощной вытяжки (например, 1000 м3/ч) к стандартному воздуховоду, который способен пропускать около 300 м3/ч.

Обратите внимание, что производительность 200-300 м3/ч может быть вполне достаточной для эффективного удаления всех запахов при минимальной нагрузке на вентиляцию дома.

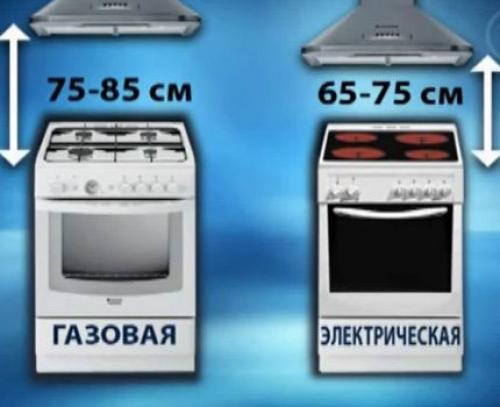

6 Установка навеса на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита – газовая или индукционная.

Куда подключать вытяжку в хрущевке. Проблемы воздухообмена в хрущевке

Для начала нужно отметить принцип работы естественной вентиляции, которая была первоначально заложена. Заключается он в притоке свежего воздуха из окон и дверей (лестничных клеток) и удалению отработанного – через вентиляционные отверстия в ванной комнате и на кухне.

Важно! Естественный воздухообмен возможен в холодное время года, когда ощутима разница температур между помещением и улицей. В остальное время его можно классифицировать, как вялотекущий либо отсутствующий.

• Первой причиной нарушения нормальной работы вентиляции являются современные металлопластиковые окна и двери с уплотнителями. Жители хрущевок, построенных из панелей, достаточно серьезно ощущают на себе насколько «холодный» этот строительный материал. Потому и меняют на современные и герметичные окна и двери, не создающие сквозняков в квартирах. Однако, такие конструкции не пропускают свежий воздух в помещение. В результате – появляется запах туалета, из вытяжного канала в ванной дует и по всей квартире распространяются кухонные амбре.
• Жители первого, второго и третьего этажей пятиэтажного дома не имеют проблем с запахом из вентиляционной трубы – мимо них он благополучно проходит. Зато жильцы верхних ярусов практически постоянно ощущают на себе подобные неудобства.
• Планировка квартир в хрущевках не отличается дизайнерскими решениями. Совмещенные комнаты, одна из которых проходная, кухня 5,5 кв. м – просто вынуждали своих владельцев заниматься самостоятельной перепланировкой. В комнатах делали отдельные входы, увеличивали кухню за счет ванной, закрывая вентиляционное отверстие, так как оно мешало. Все это «тормозило» или вовсе прерывало воздухообмен.
• Вентиляционный канал, выполненный из железобетонных конструкций, имеет шершавую поверхность, которая многие годы собирала жировые отложения, копоть, пыль. Канал «зарастал», постепенно сужался, пропуская все меньше отработанного воздуха, но его никогда не чистили.
• Система вентиляции в хрущевках на кухне, при использовании современных кухонных вытяжек и отсутствии поступления свежего воздуха, создает в помещении пониженное давление. Чтобы заполнить воздухом опустевшее пространство, кухня заполняется воздушными массами из других помещений. Если же и его не хватает, то начинает дуть из вытяжки в ванной комнате.

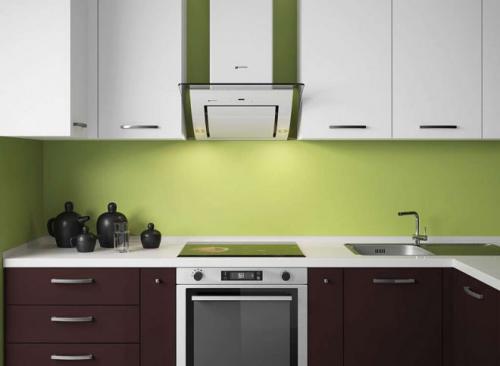

Подключение вытяжки к вентиляции. Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Внимание! На нашем сайте заработал конструктор кухни . Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе .

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

1. Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
2. Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.
3. Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.
4. Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Как подключить вытяжку без розетки. Способы подключения вытяжки к электросети

Бытовой воздухоочиститель смонтирован и установлен. Далее встает вопрос, как же правильно подключить вытяжку на кухне к электричеству.

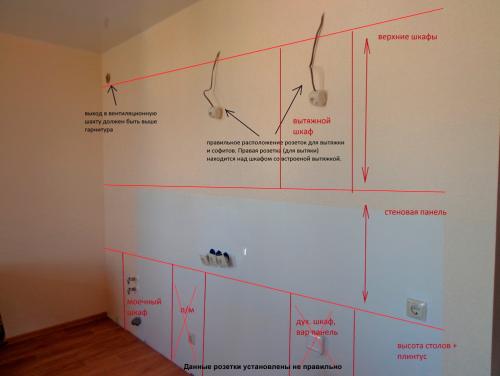

Прибор снабжен электрическим шнуром с вилкой. Соответственно, место для розетки должно быть выбрано таким образом, чтобы шнур питания свободно до нее доставал.

Желательно, чтобы розетка располагалась выше нижнего края корпуса вытяжки, это минимизирует возможность ее загрязнения.

• Для решения поставленной задачи существует несколько возможных способов: подключение новой розетки к существующей шлейфом;
• вместо одинарной розетки устанавливается двойная;
• прокладка выделенной линии.

Вышеназванные способы являются наименее трудозатратными. Каждую из этих схем не так трудно реализовать самостоятельно. Рассмотрим каждую из них подробнее.

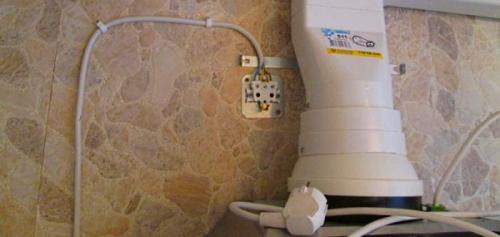

Как подключить вытяжку на кухне к электричеству шлейфом

Если на кухне отсутствует специальная розетка, куда подключается вытяжка, то работа начинается с выбора места под нее.

Оптимальным вариантом является положение над настенными шкафчиками кухонного гарнитура, но так, чтобы шнур от прибора свободно доставал до этой точки.

Такое расположение розетки не будет бросаться в глаза. Настенные шкафы также защитят контактную группу от пыли и влаги.

Когда место определено, следует отыскать ближайшую бытовую розетку с заземлением. От нее нужно сделать кабельную перемычку до места подключения вытяжки. Отрезок трехжильного кабеля, лучше сечением 2,5 мм, подсоединяется к существующей розетке.

Перед этим обязательно отключить электропитание. Для этого нужно отщелкнуть соответствующий автомат в распределительном щитке. Соединение лучше осуществлять по цветам жил, чтобы не допустить перехлеста.

Отмерив нужную длину кабельного отрезка, таким же образом, по цветам, подсоединяют новую электрическую розетку, в которую будет подключаться вытяжка.

Остается спрятать перемычку, чтобы не портить интерьер в помещении. Это можно сделать несколькими способами: проштробить стену от существующей до новой розетки или спрятать провод в тонкий кабель-канал.

Если соединительный провод проходит выше подвесных шкафчиков, достаточно просто прикрепить его к стене пластиковыми скобками.

Следует помнить, что к электрическим розеткам, соединенным шлейфом, нельзя подключать мощные приборы, так как это может вызвать перегрузку линии.

Подключение вытяжки путем замены розетки на двойную

Часто встречается ситуация, когда электрическая розетка установлена в удобном для подключения вытяжки месте, но постоянно занята другим прибором. В этом случае решение простое – заменить существующую одинарную розетку на двойную.

Для этого годится любая встроенная или накладная модель с заземлением. Установить двойную розетку на прежнее место не составляет труда.

Нужно только убедиться, что уровень мощности, которую может обеспечить данная линия, достаточен для подключения воздухоочистителя.

Проведение новой линии для вытяжки

Лучше заранее все рассчитать и разметить

Иногда вышеописанные способы неприемлемы по ряду причин. Приходится прокладывать специальную выделенную линию для подсоединения воздухоочистителя.
